49.Теплообменник типа “труба в трубе”

состоит из двух труб разного диаметра (рис. 6.8), вставленных одна в другую. Одна из сред течет по внутренней трубе, а другая - по кольцевому пространству между трубами. Противоток и высокие скорости турбулентного потока уменьшают возможность отложений на стенках труб. Если нет необходимости чистить теплообменник, то его делают цельносварным, для чего наружная труба по концам обжимается и приваривается к внутренней трубе. Цельносварную конструкцию теплообменника применяют при разности температур стенок труб не более 70 ^оС. При большей разности температур используют разборные теплообменники.

Для интенсификации процесса конвективного теплообмена в теплообменниках новейших конструкций используют оребренные трубы.

Конструкции продольных ребер и способы их крепления к трубам приведены на рис.6.9.

К недостаткам теплообменников типа “труба в трубе” относят: громоздкость конструкции и большой расход металла на 1 м² поверхности нагрева по сравнению с другими видами теплообменников. Их выпускают на давления до 2,5 МН/м² и температуры до 500 ^оС.

Рис.6.7. Теплообменник с U- образным трубным пучком

Рис.6.8.Однотрубный теплообменник типа “труба

в трубе”: а- из гладких труб; б- с оребренными трубами,

в- крепление ребер закаткой

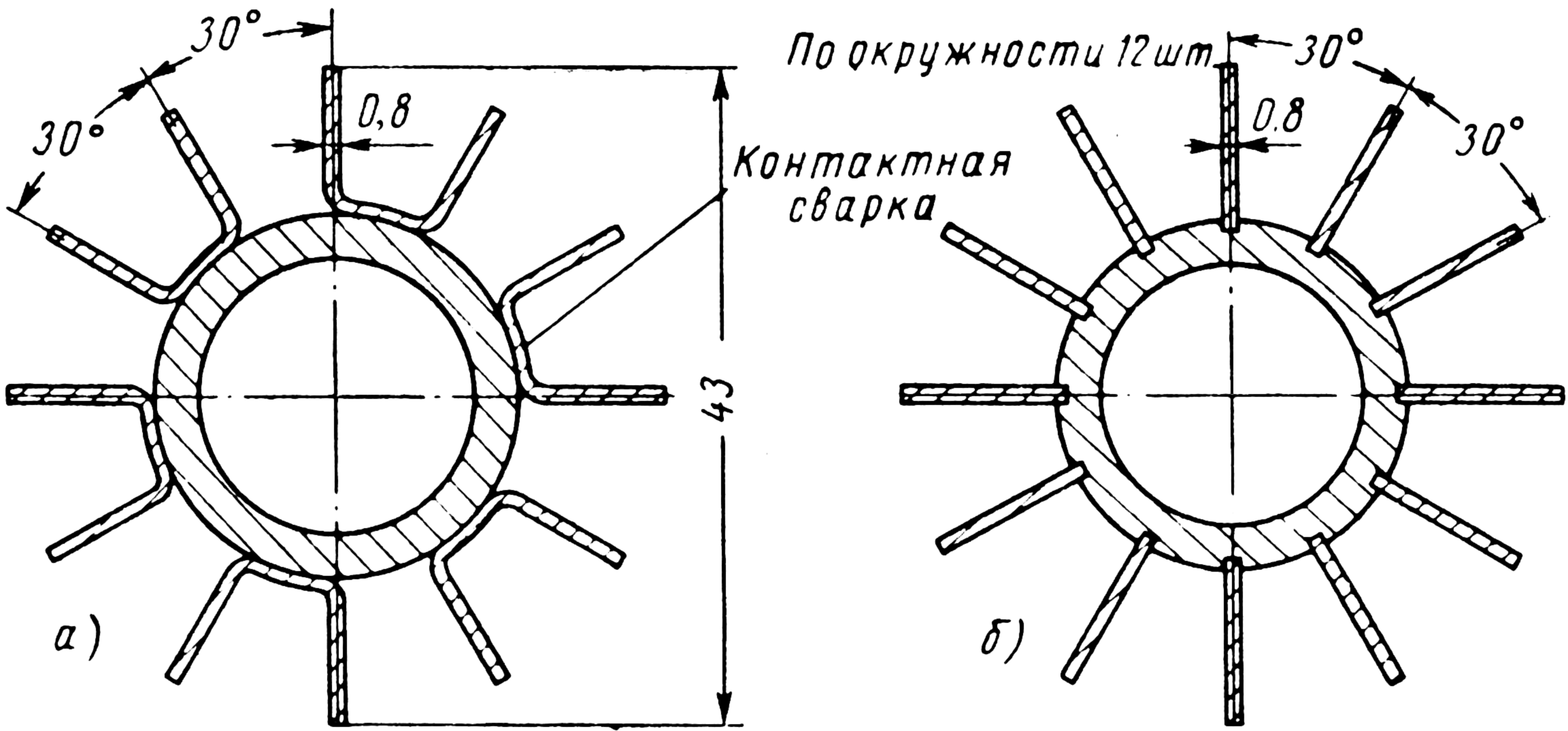

Рис.6.9. Способы оребрения труб

50.Классификация товарных нефтепродуктов по назначению и использованию. Виды моторных и энерго топлив

Основную группу нефтепродуктов представляют различные виды топлива. Моторное топливо, применяемое в двигателях внутреннего сгорания, составляет около 60 % объема всех нефтепродуктов. Моторное топливо — это светлые нефтепродукты, применяемые для сжигания в двигателях. В зависимости от типа двигателя используется топливо карбюраторное (бензин различных марок и сортов), дизельное или реактивное. Для эксплуатации транспортных и стационарных тепловых установок, а также промышленных печей используют котельное топливо. К нему относят мазут различных марок, сланцевое масло, топливо печное бытовое. Все нефтяное топливо, кроме котельного, подвергается очистке.

Вторую по объему производства ассортиментную группу нефтепродуктов составляют нефтяные масла. Смазочные масла применяются для уменьшения силы трения и снижения износа трущихся поверхностей узлов механизмов имашин. Несмазочные материалы выполняют функцию антикоррозионных средств.

Углеродные и вяжущие материалы составляют третью группу товарных нефтепродуктов. Их получают вакуумной перегонкой и окислением остатков перегонки нефти. Применяют их в строительно-дорожных работах как кровельно-изоляционный материал и для специальных целей.

Нефтехимическое сырье, так называемые твердые углеводороды, получают разделением и очисткой продуктов, выделяемых при депарафинизации — удалении парафина из нефтяных фракций. К ним относятся парафин, церезин и др. Товарными нефтепродуктами этой группы являются также растворители.

51.Организация рабочего места при проведении слесарных работ

Рабочее место - это часть производственной площади цеха или участка со всем необходимым оборудованием, инструментами, приспособлениями, которые применяются отдельным рабочим или бригадой для выполнения производственного задания. На каждое рабочее место отводится площадь 6 - 10 м².

Под организацией рабочего места слесаря понимается правильная расстановка оборудования, наивыгоднейшее расположение инструмента и деталей на рабочем месте, планомерное снабжение деталями и запасными частями.

В настоящее время разработаны типовые проекты рабочего места слесаря, основанные на принципах научной организации труда.

Основным оборудованием и постоянным рабочим местом слесаря является верстак с установленными на них тисками. Верстак делается прочным и устойчивым, хорошо освещается, покрыт металлическим листом. Высота верстака считается правильной, если у стоящего прямо слесаря рука, согнутая в локте по углом 90 ^о, находится на уровне губок тисков. В ящиках верстака хранят все необходимые инструменты, которые сгруппированы по назначению (т.е. напильники должны храниться в одном месте, измерительный инструмент в другом и т. д.).

У каждого рабочего места предусматривается площадка, на которой размещаются стеллажи, подставки и пирамиды для хранения деталей, запасных частей с хорошим к ним доступом.

Необходимый инструмент, приспособления следует располагать так, чтобы можно было быстро и удобно брать нужные.

1. На рабочем месте должно находиться только то, что требуется для работы;

2. Инструменты, детали располагаются на расстоянии вытянутой руки слева и справа или спереди, в зависимости от того, какой рукой берется инструмент;

3. Инструмент и детали раскладываются в строгой последовательности их применения;

4. Напильники, сверла, метчики и другие режущие инструменты укладываются на деревянные подставки, чтобы предохранить от повреждений.
