7.4. Момент тангажа самолета, влияние на него эксплуатационных факторов.
При
определении момента тангажа самолета
необходимо учесть как момент создаваемый
крылом, так и влияние всех других частей
самолета и, в первую очередь, горизонтального
оперения (ГО). Идея применения ГО
принадлежит братьям Райт и заключается
в том, что небольшая по сравнению с
крылом аэродинамическая поверхность
за счет большого плеча относительно
центра масс самолета
создает момент тангажа, соизмеримый с
моментом крыла.

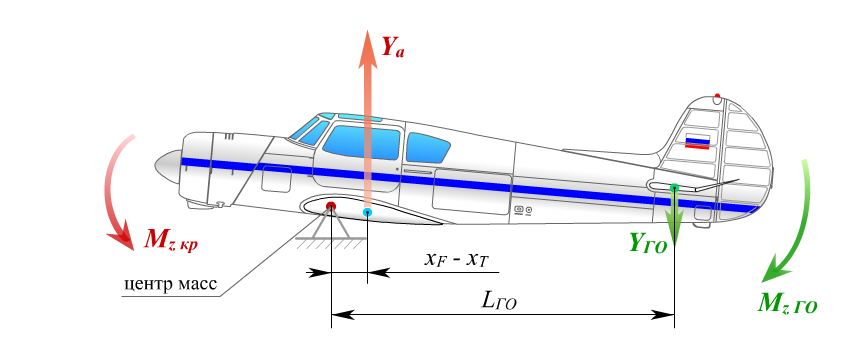

Рисунок - 7.11. Возникновение момента от горизонтального оперения.
Обычно ГО состоит из неподвижной части – стабилизатора и подвижной части – руля высоты (РВ). По взаимному расположению крыла и ГО различают следующие схемы самолетов:
классическая схема – ГО за крылом;
схема «утка» - ГО перед крылом;
схема «бесхвостка» - ГО отсутствует.
Кстати, на первых успешно летавших самолетах братьев Райт была применена именно схема «утка». Однако в последствии по целому ряду причин большее распространение получила классическая схема, которая и будет рассмотрена в дальнейшем.
Для самолетов классической схемы момент тангажа определяется по формуле, полученной на основе формулы для крыла (1.7.12):
				  |
			(1.7.13)  |

где:
и
–
коэффициент момента тангажа при нулевой
подъемной силе и относительная координата
фокуса самолета, рассчитанного с учетом
влияния всех его частей. Необходимо
отметить, что за счет угла установки
ГО, который обычно отрицателен, эти
величины существенно отличаются от
значений, полученных для крыла. Например,
для Як-18Т величина
>
0, тогда как для крыла она всегда
отрицательна (см. рис.1.7.8);
–
угол
отклонения РВ, принимается положительным
при отклонении РВ вниз;
–
производная,
показывающая на сколько изменится
при
отклонении РВ на единицу. Эта величина
всегда отрицательная, т.е. положительное
отклонение РВ вниз создает отрицательный
пикирующий момент;
–
приращение
коэффициента момента тангажа за счет
работы двигателя.
Возникновение можно объяснить двумя причинами:
возникновением момента тангажа, создаваемого тягой двигателя за счет его децентрации, т.е. расположения двигателя выше или ниже центра масс самолета, в результаты чего появляется вертикальное плечо силы тяги (рис.1.7.12);

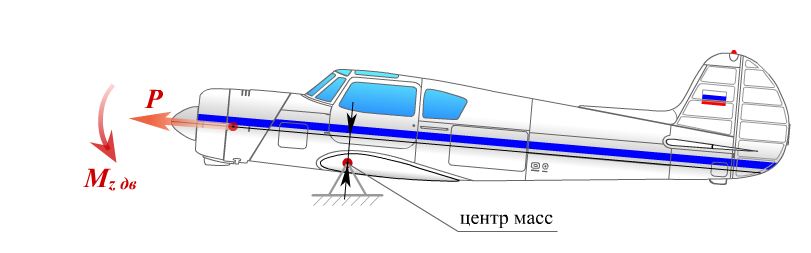

Рисунок - 7.12. Тяга двигателя и создаваемый ею пикирующий момент.
воздействием воздушной струи за винтом на ГО, в результате которой за счет увеличения скорости обтекания возрастает отрицательная подъемная сила ГО и создаваемый ею кабрирующий момент (рис.1.7.13).

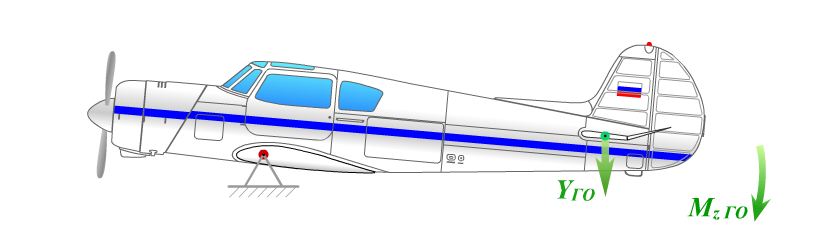

Рисунок -7.13. Увеличение кабрирующего момента под воздействием воздушной струи за винтом.
Для самолета Як-18Т, например, при увеличении режима работы двигателя на самолет действует кабрирующий момент, т.к. большим оказывается влияние струи от винта.
На величину коэффициента момента тангажа самолета влияет целый ряд эксплуатационных факторов (ЭФ):
1. Угол атаки, увеличение которого в диапазоне летных углов атаки ведет к увеличению , а, следовательно, исходя из формулы (1.7.13) к увеличению отрицательного пикирующего момента.

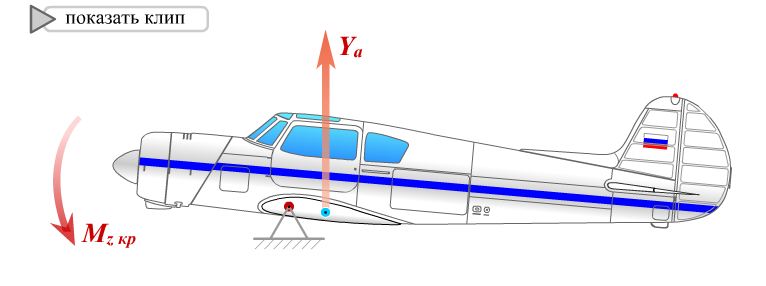

Рис.1.7.14. Увеличение подъемной силы и пикирующего момента при увеличении угла атаки.
Зависимость в диапазоне летных углов атаки как и для крыла имеет линейный характер с отрицательным углом наклона, т.е. положительное приращение угла атаки создает отрицательное приращение коэффициента момента тангажа.

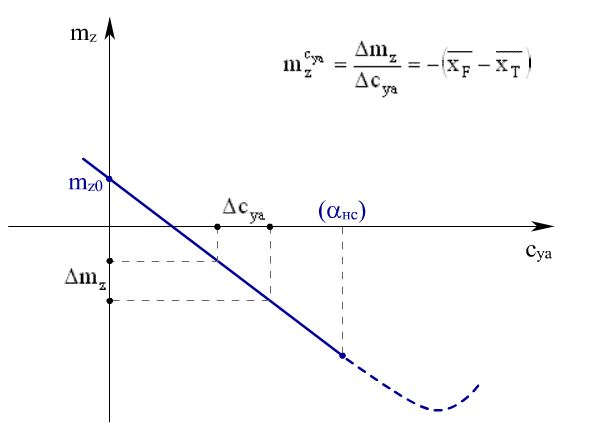

Рис.1.7.15. Зависимость для самолета.
2.
Центровка самолета,
увеличение которой приводит к уменьшению
плеча
и создаваемого ею момента
.

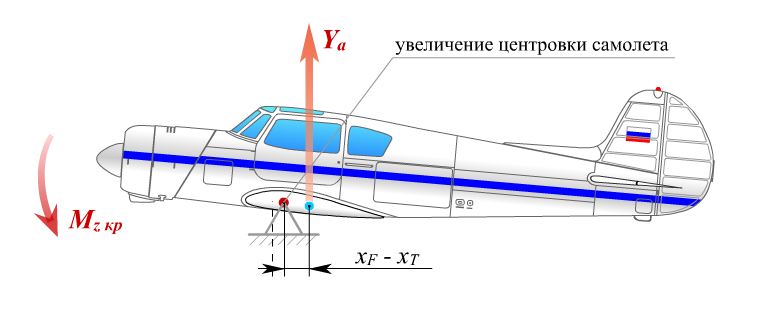

Рис.1.7.16. Зависимость момента тангажа от центровки самолета.
В
результате, как это видно из формулы
(1.7.13), угол наклона зависимости
будет
уменьшаться, а при
график
зависимости будет параллелен оси
абсцисс. Такая центровка называется
нейтральной и при ее достижении изменение
угла атаки не вызывает изменения момента
тангажа. Как будет показано далее, в
этом случае самолет теряет свою
устойчивость и полет на нем практически
невозможен.

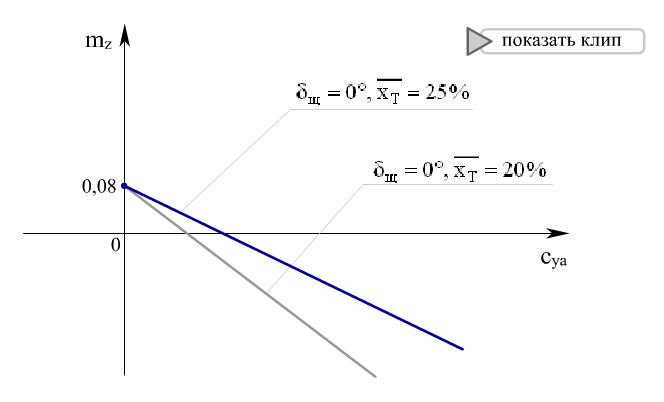

Рисунок - 7.17. Изменение зависимости при увеличении центровки самолета.
3.
Конфигурация самолета (положение
механизации и шасси),
влияние которой зависит от компоновки
самолета. Например, для самолета Як-18Т
выпуск щитка приводит к возникновению
дополнительного кабрирующего момента.
Это можно объяснить тем, что при выпуске
щитка увеличивается скос потока у ГО.
В результате возрастает отрицательный
угол атаки стабилизатора, создаваемая
им отрицательная подъемная сила
и
кабрирующий момент
.
Рис.1.7.18. Возникновение дополнительного кабрирующего момента при выпуске щитка.

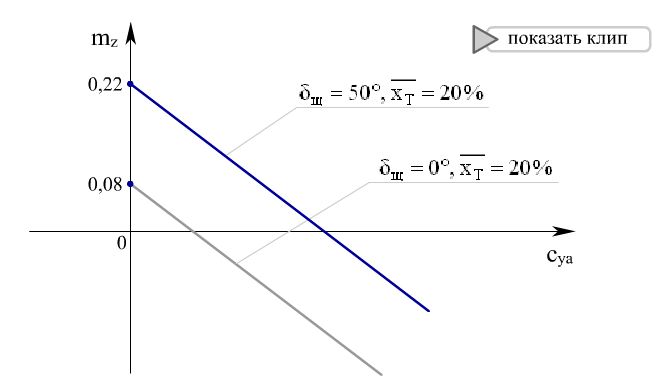

Рисунок - 7.19. Изменение зависимости при выпуске щитка .
Влияние выпуска шасси на момент тангажа незначительно и связано, в основном, с небольшим уменьшением центровки (приблизительно на 0,5%) из-за выпуска передней стойки шасси против полета.
4. Изменение режима работы двигателя, как уже отмечалось, приводит к изменению скорости обтекания ГО из-за влияния струи за винтом, росту и .
5. Отклонение РВ создает управляющий момент тангажа за счет изменения кривизны профиля ГО. Положительное отклонение РВ вниз уменьшает отрицательную подъемную силу ГО , и, соответственно, создаваемый ею кабрирующий момент .
  |

  |
