6.2.2. Электрическая проводка управления
Передача управляющих сигналов от летчика к органу управления может обеспечиваться электродистанционной системой управления (ЭДСУ).
В такой системе сохраняются обычные командные посты управления или могут использоваться командные рычаги управления уменьшенных размеров - уменьшенная штурвальная колонка, рукоятка на подлокотнике и др. Механические перемещения командных рычагов в этой системе преобразуются в аналоговый или цифровой электросигнал, который передается электропроводкой к рулевому приводу, установленному непосредственно у рулевой поверхности и связанному силовым штоком с ее кабанчиком управления. Перемещение силового привода управляется электросигналами командного рычага и за счет обратной связи создается следящая система, в которой руль строго следит за перемещениями командного рычага точно так же, как это происходит в системах с механической проводкой управления.
Для повышения надежности ЭДСУ передача электросигналов происходит по 3-4 независимым каналам, проложенным в разных местах конструкции тех агрегатов, по которым проходит проводка управления.
Электродистанционная проводка управления обеспечивает снижение массы системы управления, практически не требует объемов для ее прокладки, проста и удобна в обслуживании. ЭДСУ упрощает включение в систему управления любых автоматических устройств, не требуя установки дополнительных силовых приводов. Это позволяет создавать единую автоматизированную бортовую систему - АБСУ, обеспечивающую высокое качество управления на всех режимах полета самолета. В такой системе сигналы летчика и автоматов суммируются на электрическом уровне и выдаются на единый силовой привод органа управления.
Малый опыт использования ЭДСУ пока еще заставляет дублировать ее резервной механической проводкой управления, но уже появляются самолеты без дублирования с многократно резервированной и высоконадежной системой электрического управления.
6.3. Кинематика управления
Кинематическая схема системы управления увязывает перемещения командных рычагов с требуемыми углами отклонения рулевых поверхностей. С точки зрения кинематики различают системы симметричного и системы дифференциального управления рулями.
6.3.1. Симметричное управление
При симметричном управлении одинаковым отклонениям (перемещениям) командного рычага в обе стороны от нейтрального положения соответствуют одинаковые углы отклонения руля в ту и другую стороны. Такое управление всегда требуется в канале управления рулем направления, а также может использоваться и в каналах управления рулем высоты и элеронами.
Чтобы обеспечить симметричное управление следует придерживаться одного простого правила - все углы между тягами (тросами) и рычагами качалок должны быть прямыми - 900.

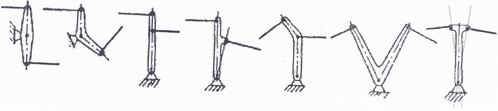

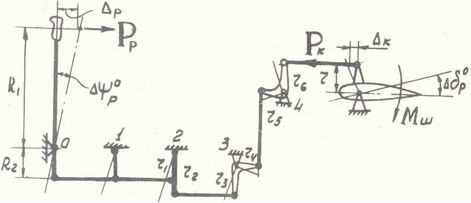

Это относится и к тягам, присоединяемым к командным рычагам, а также тягам, присоединяемым к кабанчику рулевой поверхности: угол между осью тяги и осью рычага кабанчика должен быть прямым. Принципиальная схема симметричного управления показана на рисунке.
