6.2. Проводка управления

Для передачи управляющих сигналов от командных рычагов летчика к органам управления используется механическая или электрическая проводка управления.

6.2.1. Механическая проводка управления

В качестве механической проводки управления может использоваться гибкая, жесткая или смешанная проводка.

6.2.1.1. Гибкая проводка управления

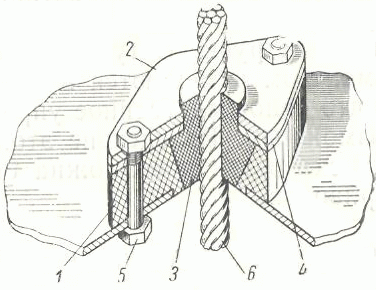

Выполняется в виде стальных тросов, которые на прямолинейных участках иногда заменяются металлическими лентами или проволокой. Тросы передают только растягивающую нагрузку, поэтому тросовая проводка состоит из двух ветвей, образующих замкнутую петлю, в которой создается предварительное натяжение для уменьшения упругих деформаций при передаче усилий управления. На прямолинейных участках тросы для уменьшения провисания поддерживаются пластмассовыми колодками с направляющими отверстиями (е).

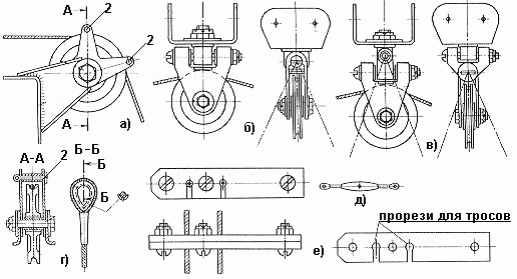

В местах изменения направления троса устанавливаются специальные ролики, снабженные шарикоподшипниками. Для уменьшения трения и деформаций троса угол охвата ролика тросом должен быть как можно меньше и не превышать 900. Чтобы тросы не соскакивали с роликов на них устанавливаются ограничители 2. Регулировка натяжения тросов обеспечивается тандерами (д) - муфтами с двумя наконечниками, имеющими правую и левую резьбу. При вращении муфты происходит изменение натяжения троса.

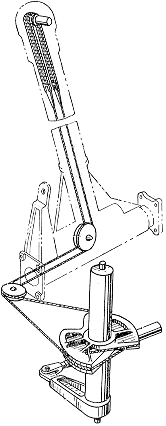

Тросовая проводка обладает малой массой и обеспечивает простоту прокладки ее в малых объемах. Но она обладает и многими существенными недостатками: большое упругое пружинение (упругие люфты) под нагрузкой; вытяжка в процессе эксплуатации, что требует частой регулировки натяжения; большое трение за счет деформации тросов при огибании роликов; зависимость силы натяжения троса от температуры и др. Из-за этих недостатков тросовая проводка в настоящее время используется редко, обычно на легких т ихоходных самолетах или в комбинации с жесткой проводкой в тех местах, где использование последней затруднено. Например, в штурвальной колонке для передачи движения от штурвала к жесткой проводке за пределами штурвальной колонки.

Для компенсации изменения натяжения тросов за счет их вытяжки или температурных деформаций конструкции в тросовую проводку включаются специальные пружинные регуляторы натяжения.

Регулятор состоит из двух секторов 2 и 5, соединенных с тросами.1 и 6, пружин 3 и 4, создающих в тросах натяжение, и механизма запирания секторов 8. Запирание осуществляется торможением центральной штанги 7 из-за ее перекоса в направляющих 8 при неодинаковых усилиях в тросах (передача управляющего усилия). При выравнивании усилий тросах перекос штанги 7 устраняется и натяжение тросов обеспечивается пружинами.

6.2.1.2. Жесткая проводка управления

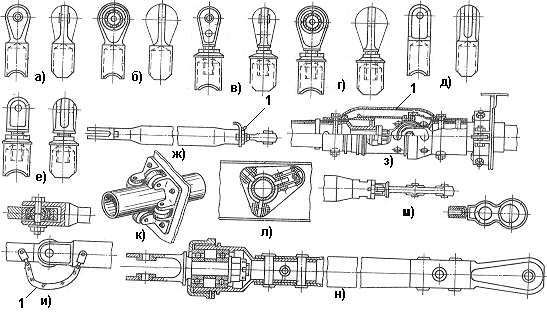

Выполняется из движущихся поступательно жестких тяг, изготавливаемых из тонкостенных дюралевых, стальных, титановых труб с наконечниками на концах. Наконечники нерегулируемые и регулируемые (для регулировки длины тяги) обеспечивают соединение тяг между собой и присоединение их к качалкам и рычагам проводки управления. Для уменьшения трения все шарниры жесткой проводки снабжаются шарикоподшипниками. Параллельно всем шарнирам тяги и качалки управления гибкими перемычками 1 соединяются в одну электрическую массу во избежание возникновения между ними разности потенциалов. Раньше наконечники тяг крепились к трубам с помощью переходных стальных стаканов.

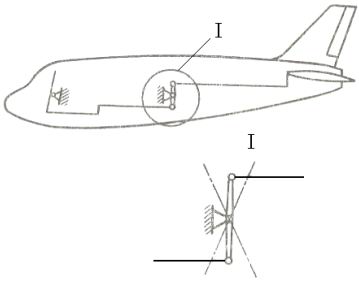

В соответствии с ОСТ 1 12791-77 на трубы для тяг управления наконечники теперь ввертываются непосредственно в резьбу в обжатом конце трубы (ж, м) и установка промежуточных стаканов не требуется. Прокладка тяг по самолету выполняется или на поддерживающих качалках, или в роликовых направляющих (к). Для компенсации разницы в деформациях фюзеляжа и жесткой проводки управления в нее включается специальная компенсационная качалка, поворот которой в ту или иную сторону компенсирует изменение длины проводки и сохраняет заданное положение руля.

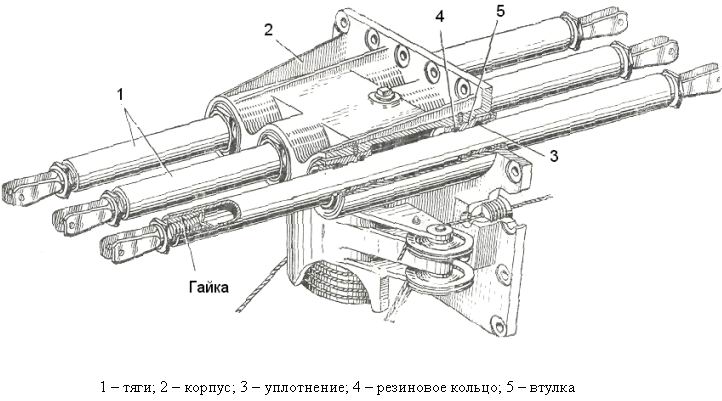

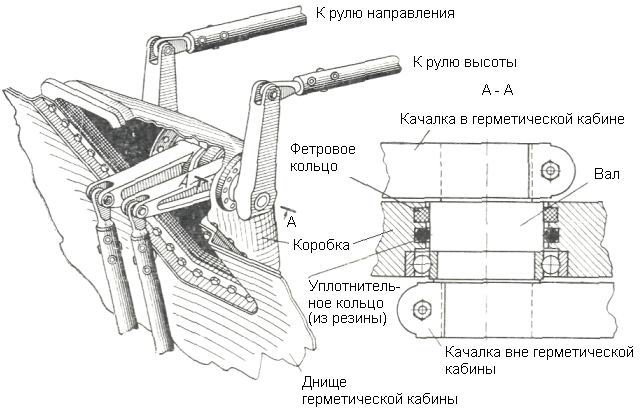

На выходе проводки управления из герметичных кабин устанавливаются специальные гермовыводы, обеспечивающие передачу движения проводки без утечки воздуха из гермоотсека. Уплотнение тяг или вала в этих узлах обеспечивается резиновыми уплотнительными кольцами.
