6.1. Командные посты управления

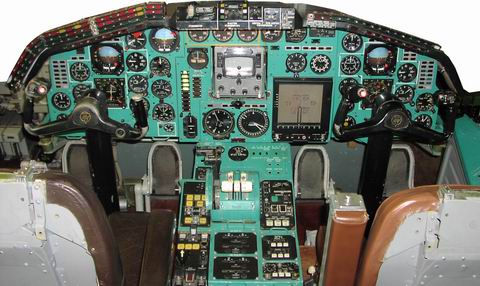

Командные посты управления включают в себя рычаги управления, установленные в кабине экипажа, с помощью которых летчик отклоняет органы управления - рулевые поверхности или просто рули (рис.1.02).
В системе управления самолетом используются посты ручного и посты ножного управления.
6.1.1. Командные посты ручного управления

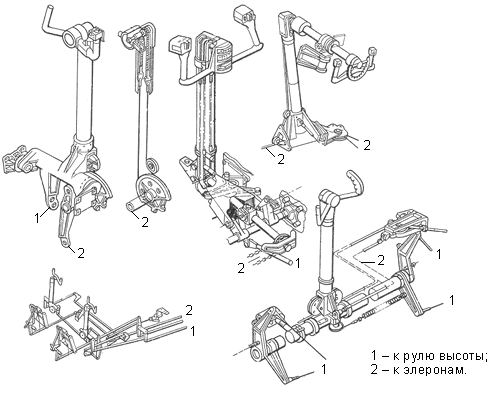

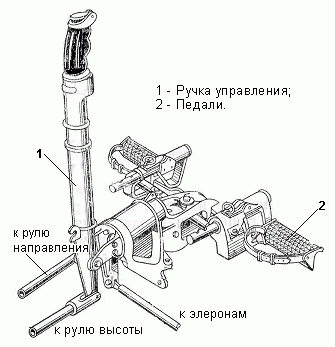

Ручка управления. Продольным движением ручки "вперед-назад" отклоняется орган продольного управления - руль высоты или управляемый стабилизатор.

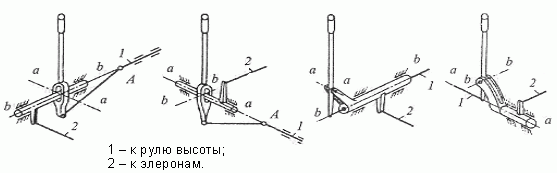

При отклонении ручки вперед - "от себя," самолет поворачивается относительно поперечной оси на уменьшение угла атаки крыла, а при движении ручки "на себя" - угол атаки увеличивается. В результате изменения подъемной силы крыла происходит искривление траектории полета в ту или иную сторону. Движением ручки вбок летчик отклоняет элероны и создает крен самолета в сторону движения ручки. Независимость отклонения элеронов и органов продольного управления обеспечивается правильным расположением осей вращения ручки "а-а", "в-в" и тяг управления 1 и 2.
Показанные на этих схемах принципы обеспечения независимости отклонения элеронов и рулей высоты вполне очевидны и не требуют дополнительных пояснений. Ручка управления обычно используется на маневренных самолетах, обеспечивая простоту и высокую чувствительность управления, что очень важно для таких самолетов.
Штурвальная колонка. Отклонением колонки "вперед-назад" управляют органами продольного управления. Отклонение колонки и движение самолета согласуется точно так же, как и при управлении ручкой. Поворотом штурвала влево или вправо обеспечивается отклонение элеронов и создается крен самолета в сторону вращения штурвала.

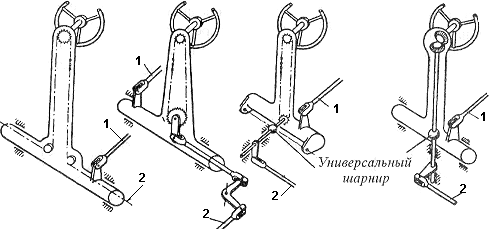

Независимость управления элеронами и рулем высоты обеспечивается выводом проводки управления от штурвала строго по оси вращения самой колонки. Жесткая проводка от штурвала на этой оси имеет универсальный шарнир.
На данной схеме 1 - проводка управления к рулю высоты, 2 - проводка к элеронам.
6.1.2. Командные посты ножного управления
Посты ножного управления выполняются в виде педалей, закрепленных на горизонтально или вертикально расположенных рычагах. Еще одна разновидность - скользящие педали широкого распространения не получили.

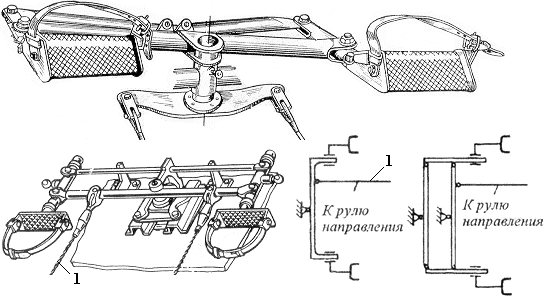

Педали с горизонтальными рычагами закрепляются на рычажно-параллелограммном механизме с вертикальной осью вращения.

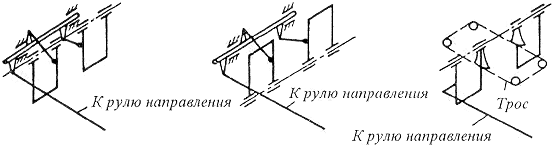

К основному горизонтальному рычагу присоединяется проводка управления 1 руля направления. Параллелограммный механизм обеспечивает поступательное движение педали и ноги летчика без их разворачивания. Для регулировки по росту подножки педалей переставляются относительно рычажного механизма и стопорятся специальными фиксаторами.
Педали с вертикальными рычагами выполняются в виде качающихся рычагов с горизонтальной осью вращения, которая располагается вверху или внизу.

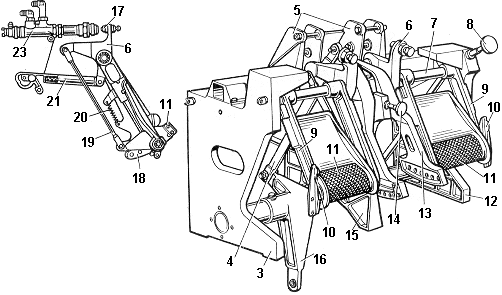

Качающиеся педали с верхним расположением оси подвески ззакрепляются на опорах 3,12, 15 и поворачиваются относительно оси 7 в вертикальной плоскости.
Усилие с педалей 11 тягами 4 передается на трехплечую качалку 16 и далее к рулю направления. Качалка 16 обеспечивает движение педалей в разные стороны за счет того, что тяги 4 от левой и правой педалей присоединяются к качалке 16 по разные стороны от оси ее вращения. Каждая педаль при отжатом фиксаторе 10 может переставляться относительно сектора 13, связанного с трехплечей качалкой 16, что обеспечивает регулировку педалей по росту. Нажатием носком ноги на верхнюю часть педали усилие тягой 19 передается на тормозной редукционный клапан 23, обеспечивая торможение колес шасси. На стоянке редукционные клапаны могут фиксироваться в нажатом положении кнопкой 8, обеспечивая стояночное торможение.

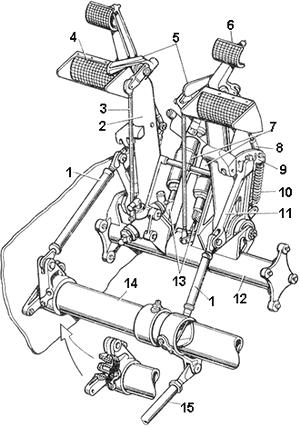

Качающиеся педали с нижним расположением оси вращения состоят из двух подножек 4, которые установлены на вертикальных рычагах 2, шарнирно закрепленных на кронштейне 12. Каждый рычаг связан тягами 1 с валом 14, к которому присоединяется тяга руля направления 15. Тяги 1 левой и правой педалей присоединяются к валу 14 по разные стороны от его оси вращения, что обеспечивает отклонение педалей в разные стороны.
На каждой педали смонтированы тормозные подножки 6, передающие движение к тормозным редукционным клапанам 7. Для регулировки по росту отклонением вбок рукоятки 5 поднимается вверх регулировочная гребенка 9, связанная с рычагом педали, и штифт кронштейна 11 может переставляться в один из трех пазов регулировочной гребенки. При отпускании рукоятки 5 пружина 10 опускает гребенку вниз и обеспечивает соединение рычага педали с кронштейном 11.
