5.7.2. Средства аэродинамической балансировки самолета

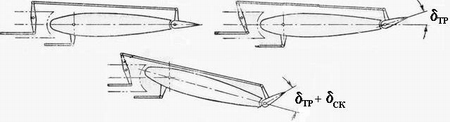

Любой установившийся режим полета самолета, как правило, выполняется с отклоненными рулями, что обеспечивает уравновешивание (балансировку) самолета относительно его центра масс. Возникающие при этом усилия на командных рычагах принято называть балансировочными. Чтобы зря не утомлять летчика и избавить его от этих ненужных усилий на каждой рулевой поверхности устанавливается триммер, позволяющий полностью снимать балансировочные усилия (рис.1.11).
Триммер конструктивно полностью идентичен сервокомпенсатору и также шарнирно подвешивается в хвостовой части руля, но, в отличие от сервокомпенсатора, имеет дополнительное ручное или электромеханическое управление. Летчик, отклоняя триммер в сторону противоположную отклонению руля, добивается уравновешивания руля на заданном угле отклонения при нулевых усилиях на командном рычаге. В некоторых случаях используется комбинированная поверхность триммер-сервокомпенсатор, который при включении привода работает в качестве триммера, а при отключенном - выполняет функции сервокомпенсатора.

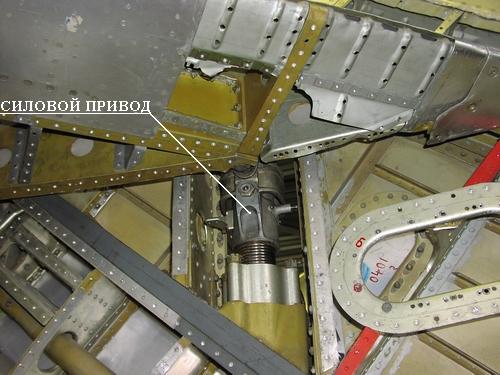

Следует добавить, что триммер может использоваться лишь в таких системах управления, в которых усилия на командных рычагах напрямую связаны с шарнирным моментом руля - системы безбустерного управления или системы с обратимыми бустерами. В системах с необратимыми бустерами усилия на командных рычагах создаются загрузочными механизмами и от шарнирного момента руля не зависят. В этом случае триммеры на рулях не ставятся, а балансировочные усилия снимаются специальными устройствами в системе загрузки командных рычагов. Другим средством балансировки самолета в установившемся режиме полета может служить переставной стабилизатор. Обычно такой стабилизатор крепится шарнирно на задних узлах подвески, а передние узлы соединяются с силовым приводом, который, перемещая носовую часть стабилизатора вверх или вниз, изменяет углы его установки в полете (рис.5.12).
Подбирая нужный угол установки, летчик может уравновесить самолет при нулевом шарнирном моменте на руле высоты. Этот же стабилизатор обеспечивает и требуемую эффективность продольного управления самолета на взлете и посадке.
5.7.3. Средства устранения флаттера рулей и элеронов

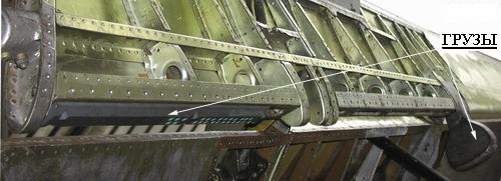

Причиной возникновения изгибно-элеронного и изгибно-рулевого флаттера является их массовая несбалансированность относительно оси шарниров. Обычно центр масс рулевых поверхностей расположен позади оси вращения. В результате при изгибных колебаниях несущих поверхностей силы инерции, приложенные в центре масс рулей, за счет деформаций и люфтов в проводке управления отклоняют рули на некоторый угол, что приводит к появлению дополнительных аэродинамических сил, увеличивающих изгибные деформации несущих поверхностей. С ростом скорости раскачивающие силы растут и при скорости, называемой критической скоростью флаттера, происходит разрушение конструкции. Радикальным средством устранения данного вида флаттера является установка в носовой части рулей и элеронов балансировочных грузов с целью перемещения их центра масс вперед.
100-процентная весовая балансировка рулей, при которой центр масс располагается на оси вращения руля, обеспечивает полное устранение причины возникновения и развития флаттера.
