5.3 Нагрузки оперения

На органы оперения в полете действуют распределенные аэродинамические силы, величина и закон распределения которых задаются нормами прочности или определяются продувками. Массовыми инерционными силами оперения ввиду их малости обычно пренебрегают. Рассматривая работу элементов оперения при восприятии внешних нагрузок, по аналогии с крылом следует различать общую силовую работу агрегатов оперения как балок, в сечениях которых действуют перерезывающие силы, изгибающие и крутящие моменты, и работу местную от воздушной нагрузки, приходящейся на каждый участок обшивки с подкрепляющими ее элементами.

5.4. Конструктивно-силовые схемы оперения

Различные агрегаты оперения отличаются друг от друга назначением и способами закрепления, что вносит свои особенности в силовую работу и влияет на выбор их конструктивно-силовых схем. Рассмотрим отдельно особенности устройства и силовой работы основных агрегатов оперения (стабилизатора, киля, управляемого стабилизатора, руля и элерона).

5.5. Стабилизаторы и кили

Имеют полную аналогию с крылом как по составу и конструкции основных элементов - лонжеронов, продольных стенок, стрингеров, нервюр, так и по типу силовых схем. Для стабилизаторов вполне успешно используются лонжеронная, кессонная и моноблочная схемы, а для килей последняя схема применяется реже из-за определенных конструктивных трудностей при передаче изгибающего момента с киля на фюзеляж. Контурный стык силовых панелей киля с фюзеляжем в этом случае требует установки большого числа силовых шпангоутов или установки на фюзеляже в плоскости силовых панелей киля мощных вертикальных балок, опирающихся на меньшее число силовых шпангоутов фюзеляжа. У стабилизаторов можно избежать передачи изгибающих моментов на фюзеляж, если лонжероны или силовые панели левой и правой его поверхностей связать между собой по кратчайшему пути в центральной его части. Для стреловидного стабилизатора это требует перелома оси продольных элементов по борту фюзеляжа и установки двух усиленных бортовых нервюр. Если продольные элементы такого стабилизатора без перелома осей доходят до плоскости симметрии самолета, то кроме бортовых силовых нервюр, передающих крутящий момент, потребуется еще одна силовая нервюра в плоскости симметрии самолета.

5.6 Управляемый стабилизатор

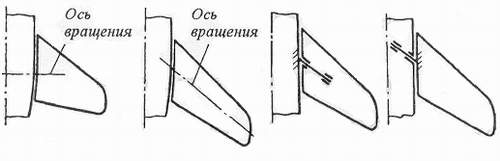

На виде в плане имеет стреловидную или треугольную форму. Ось вращения управляемого стабилизатора может быть перпендикулярной к плоскости симметрии самолета или располагаться под углом к ней.

Положение оси вращения выбирается так, чтобы усилия от шарнирного момента на до- и сверхзвуковых скоростях полета были бы минимальными. Крепление управляемого стабилизатора к фюзеляжу выполняется с помощью вала и двух подшипников. Возможны две схемы крепления вала:

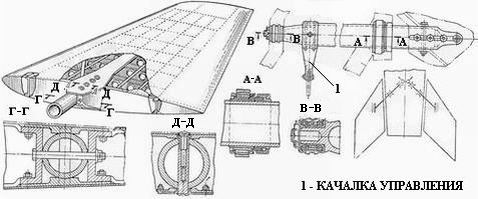

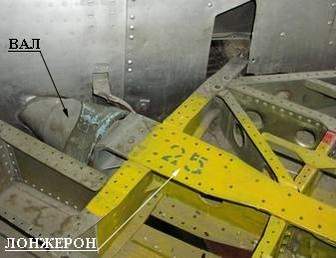

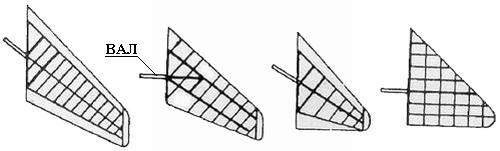

• вал жестко закреплен на стабилизаторе, а подшипники крепятся на фюзеляже (рис.5.02),

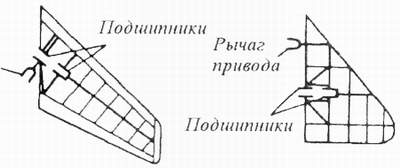

• вал (ось) закреплен неподвижно на фюзеляже, а подшипники установлены на стабилизаторе (рис.5.03).

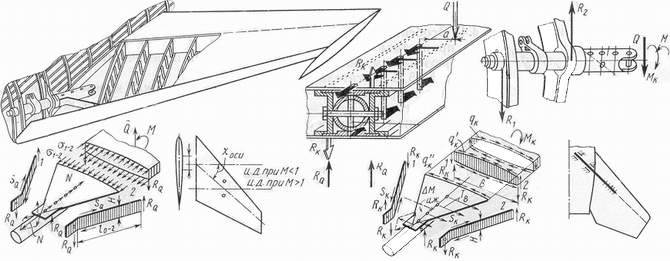

В первом случае крепление вала к стабилизатору должно обеспечить передачу на вал перерезывающей силы, изгибающего момента и момента кручения, если качалка управления закреплена на валу.

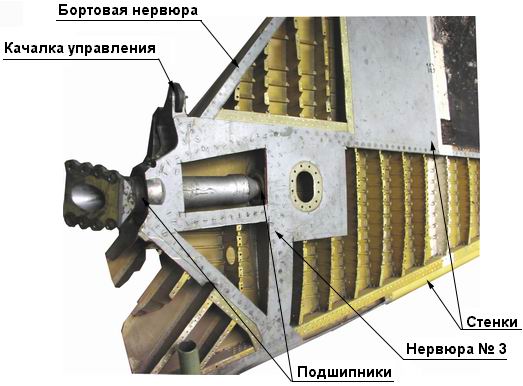

В некоторых случаях качалка управления крепится на корневой усиленной нервюре, которая собирает весь крутящий момент с замкнутого контура стабилизатора. В этом случае крутящий момент на вал не передается. При такой схеме крепления обычно используется лонжеронная схема стабилизатора, т.к. при кессонной схеме передача изгибающего момента с силовых панелей на вал вызывает конструктивные трудности (рис.5.04).

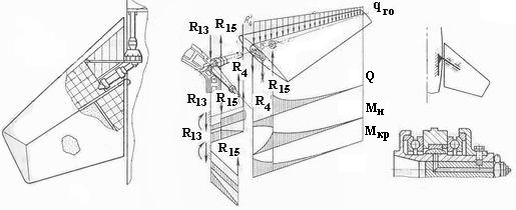

В случае закрепления вала на фюзеляже подшипники крепятся на усиленных нервюрах стабилизатора, связанных с его продольными стенками. На внешний подшипник передается вся перерезывающая сила консоли, а изгибающий момент парой сил передается на оба подшипника. Таким образом, на внешнем подшипнике происходит суммирование двух указанных усилий (R₄).

В схеме с закреплением вала на фюзеляже достаточно просто обеспечивается передача изгибающего момента и при кессонной или моноблочной конструкциях стабилизатора. В этом случае силовые панели спереди и сзади опираются на продольные стенки, которые у корня сходятся к внутреннему бортовому подшипнику. Соответственно ширина силовых панелей и усилия в них от изгиба стабилизатора меняются от максимальной величины над внешним подшипником до нуля над внутренним подшипником. В результате изгибающий момент кессона стабилизатора уравновешивается реакциями подшипников. Качалка управления в таком стабилизаторе обычно устанавливается на корневой усиленной нервюре (рис.5.05).

П одобный принцип передачи изгибающего момента можно использовать и при кессонной схеме стабилизатора с подвижным валом. В этом случае внешний конец вала должен опираться на силовую нервюру, связанную со стенками кессона (рис.5.06).
