5.1. Оперение

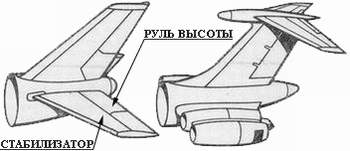

Горизонтальное оперение (ГО): Обеспечивает продольную устойчивость, управляемость и балансировку. Горизонтальное оперение состоит из неподвижной поверхности - стабилизатора и шарнирно подвешенного к нему руля высоты. У самолетов нормальной аэродинамической схемы горизонтальное оперение устанавливается в хвостовой части самолета.

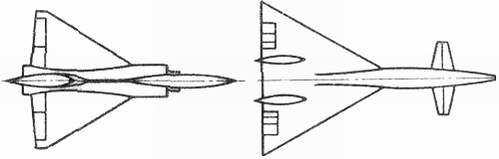

В схеме «утка» оперение располагается в носовой части самолета перед крылом. Возможна комбинированная схема, когда у самолета нормальной схемы ставится дополнительное переднее оперение - схема с ПГО (переднее горизонтальное оперение), позволяющая использовать преимущества обеих указанных схем. Схемы «бесхвостка», «летающее крыло» горизонтального оперения не имеют.

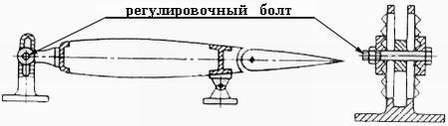

Неподвижный стабилизатор обычно имеет фиксированный угол установки относительно продольной оси самолета. Иногда предусматривается регулировка этого угла на земле. Такой стабилизатор называется переставным.

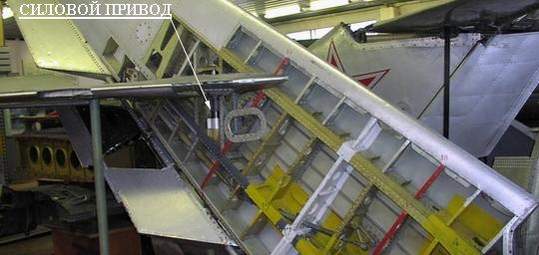

На тяжелых самолетах для повышения эффективности продольного управления угол установки стабилизатора с помощью дополнительного привода может изменяться в полете, обычно на взлете и посадке, а также для балансировки самолета на заданном режиме полета (рис.1.01). Такой стабилизатор называется подвижным.

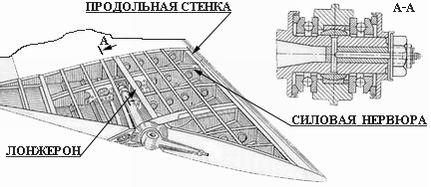

На сверхзвуковых скоростях полета эффективность руля высоты резко падает. Поэтому у сверхзвуковых самолетов вместо классической схемы ГО с рулем высоты применяется управляемый стабилизатор, угол установки которого регулируется летчиком с помощью командного рычага продольного управления. Руль высоты в этом случае отсутствует.

Вертикальное оперение (ВО): Обеспечивает самолету путевую устойчивость, управляемость и балансировку относительно вертикальной оси. Оно состоит из неподвижной поверхности - киля и шарнирно подвешенного к нему руля направления.

Цельноповоротное ВО применяется весьма редко. Эффективность ВО можно повысить путем установки форкиля - передний наплыв в корневой части киля и дополнительным подфюзеляжным гребнем.

5.2 Формы оперения

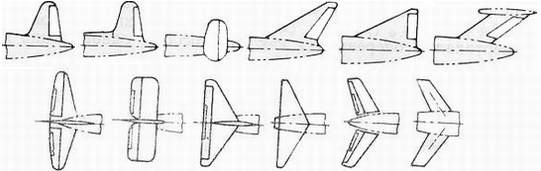

Формы поверхностей оперения определяются теми же параметрами, что и формы крыла - удлинением, сужением, углом стреловидности, аэродинамическим профилем и его относительной толщиной. Как и у крыла различают трапецевидное, овальное, стреловидное и треугольное оперение.

Схема оперения определяется числом его поверхностей и их взаимным расположением. Наиболее распространены следующие схемы:

• схема с центральным расположением вертикального оперения в плоскости симметрии самолета; горизонтальное оперение в этом случае может располагаться как на фюзеляже, так и на киле на любом удалении от оси самолета. Схему с расположением ГО на конце киля принято называть Т-образным оперением,

• схема с разнесенным вертикальным оперением; две его поверхности могут крепиться по бокам фюзеляжа или на концах ГО; при двухбалочной схеме фюзеляжа поверхности ВО устанавливаются на концах фюзеляжных балок; на самолетах типа «утка», «бесхвостка», «летающее крыло» разнесенное ВО устанавливается на концах крыла или в средней его части,

• V-образное оперение, состоящее из двух наклонных поверхностей, выполняющих функции и горизонтального и вертикального оперения. Из-за малой эффективности и сложности управления такое оперение широкого применения не получило.

Требуемая эффективность оперения обеспечивается правильным выбором форм и расположения его поверхностей, а также численных значений параметров этих поверхностей. Чтобы избежать затенения органы оперения не должны попадать в спутную струю крыла, гондол и других агрегатов самолета.

Более позднее наступление волнового кризиса на оперении достигается увеличенными по сравнению с крылом углами стреловидности и меньшими относительными толщинами. Избежать флаттера и бафтинга можно известными мерами устранения этих явлений аэроупругости. Эффективность горизонтального и вертикального оперения определяется их коэффициентами статических моментов А_го и А_во.
