4.12.7. Предкрылки

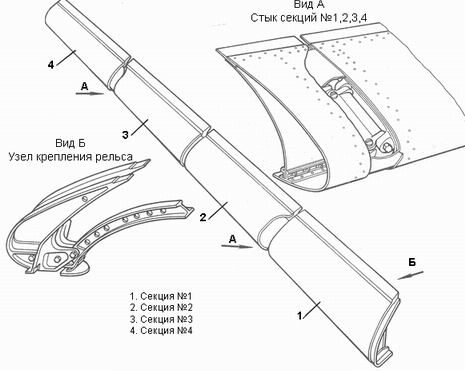

Предкрылки состоят из одной секции на центроплане и четырех секций на ОЧК.

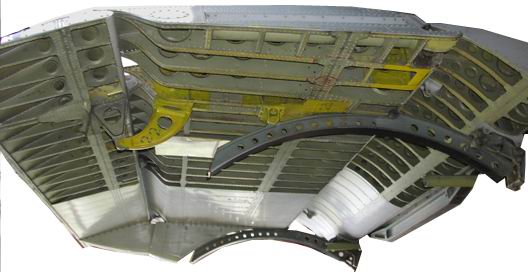

В убранном положении предкрылки вписываются в профиль крыла. В выпущенном положении между предкрылками и носком крыла образуется профилированная щель, обеспечивающая увеличение скорости обтекания верхней поверхности крыла, в результате чего развитие срыва на крыле затягивается на большие углы атаки и улучшаются взлетно-посадочные характеристики самолета. Конструкция каждой секции предкрылка состоит из внешней и внутренней обшивок, нижнего и законцовочного профилей, рядовых и силовых нервюр, кронштейнов крепления рельсов и кронштейнов крепления подъемников. Секции 1, 2, 3 имеют по одному стрингеру. На секциях 3, 4 установлена обшивка с электрообогревом. Секция 1 шарнирно связана с секцией 2, секция 3 - с секцией 4. Это обеспечивает синхронность отклонения и совместность силовой работы секций. Каждая секция навешена на лонжероне №1 крыла на двух рельсах и имеет подъемник и крюк. В убранном положении предкрылка крюки заходят в зацепление с роликами, установленными в носке крыла, что обеспечивает прижим секций предкрылка к контуру крыла. Каждая секция предкрылка выдвигается винтовым подъемником, штоки, которых соединены с цапфами на предкрылке.

4.12.8. Закрылки

Крыло имеет внутренние и внешние закрылки. Внутренний расположен на центроплане между фюзеляжем и гондолой шасси, а внешний - на ОЧК между гондолой и элероном.

(рис. 4.12.22 )

Каждый закрылок приводится в движение двумя подъемниками, расположенными на его концах. Подъемники крепятся к кронштейнам, установленным на третьем лонжероне крыла. На первых модификациях самолета использовались трехщелевые закрылки (рис. 4.12.23 )

которые на модификации ТУ-154М были заменены на более простые и легкие двухщелевые.

Каждый закрылок состоит из основного звена и дефлектора. Основное звено является главной силовой частью закрылка (рис. 4.12.24 )

Оно навешивается на крыло с помощью рельсов (рис. 4.12.25)

перемещающихся между роликами кареток, неподвижно закрепленных на крыле. Дефлектор служит для образования двух щелей при выпущенном положении закрылка. Дефлектор перемещается по рельсам , закрепленным на основном звене. Ширина щели зависит от угла отклонения закрылка. В убранном положении дефлектор прижат к основному звену и закрыт снизу пружинной створкой с уплотнительным резиновым профилем. Отклонение закрылков на взлете и посадке увеличивает несущую способность крыла, в результате чего снижаются взлетно-посадочные скорости и соответствующие им дистанции.

Основное звено закрылка цельнометаллической клепаной конструкции состоит из:

 верхней и нижней обшивок,

 обшивки носка,

 двух лонжеронов балочной конструкции,

 набора нервюр и диафрагм,

 кронштейнов крепления кареток и подъемников.

Нервюры по основным опорам закрылка являются силовыми. Рядовые нервюры клепаной конструкции и состоят из прессованных поясов, соединенных подкрепленной стойками стенкой. Дефлектор состоит из обшивки, лонжеронов, нервюр, диафрагм и кронштейнов.
