4.12.4. Стык очк с центропланом

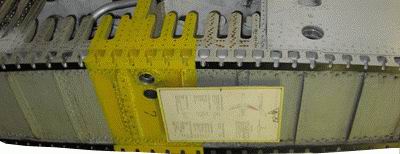

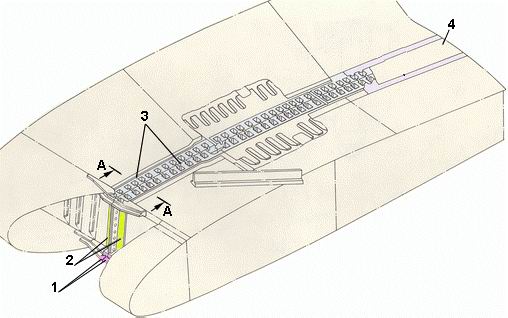

ОЧК крепится к центроплану фланцевым стыком по нервюре № 14.

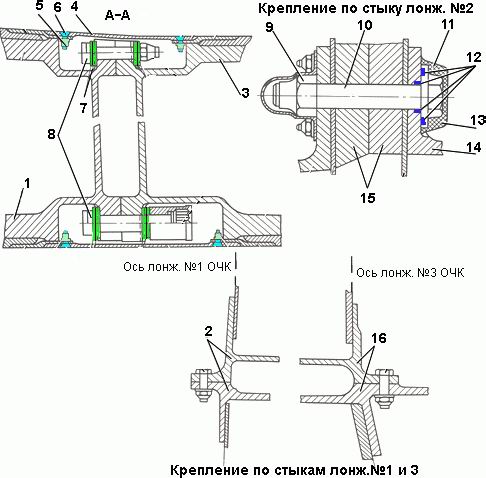

Верхние и нижние силовые панели кессона соединяются с помощью профилей разъема 1 и 3, а лонжероны - с помощью стоек 2, 14, 16. В зазоре между стенками нервюры № 14 по стойкам лонжерона №2 установлены планки 15. Для обеспечения герметичности баков-кессонов стыковочные болты 10 имеют гермогайки 9 и уплотнительные резиновые кольца 12 под головками болтов, которые закрываются колпачками 11 на герметике 13.
Профили разъема имеют колодцы и пазы, в которые вкладываются и затягиваются стыковочные болты 8 с предварительно навернутыми гайками и двумя сферическими шайбами 7. Колодцы и пазы закрываются перекрывными лентами 4, которые крепятся болтами с анкерными гайками 6, 5. Колодцы по верхнему профилю разъема заполняются смазкой до уровня половины диаметра стыковочных болтов. Нижняя перекрывная лента имеет дренажные отверстия.
4.12.5. Элерон

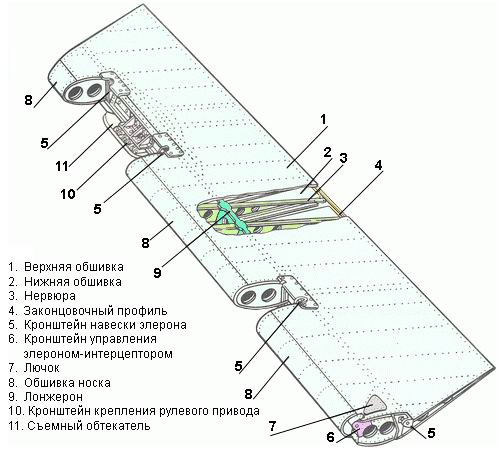

Элерон подвешивается между нервюрами 33 и 40 на четырех кронштейнах, которые установлены на заднем лонжероне крыла.

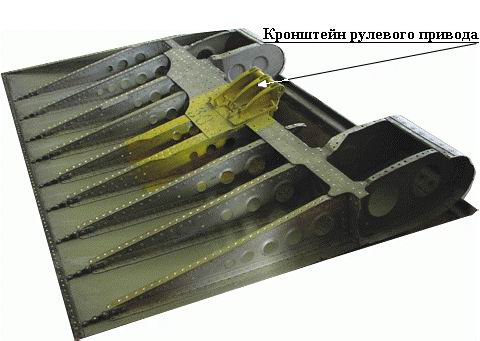

Элерон цельнометаллической конструкции с осевой компенсацией и без весовой балансировки. Устранение изгибно-элеронного флаттера обеспечено жесткой фиксацией элерона необратимым бустером. Элерон состоит из лонжерона, набора нервюр, верхней и нижней обшивок, законцовочного профиля и съемных носков, которые крепятся по продольным стыковочным лентам болтами на анкерных гайках. Лонжерон элерона балочной конструкции, состоит из верхнего и нижнего поясов таврового сечения и стенки, подкрепленной стойками. На лонжероне установлено четыре кронштейна навески элеронов, фитинги для крепления силовых нервюр и фитинги под кронштейн крепления рулевого привода. Силовые и рядовые нервюры балочной конструкции, состоящей из стенки, окантованной сверху и снизу профилями таврового и уголкового сечения. Стенки и профили рядовых нервюр имеют меньшую толщину и меньшую площадь сечения по сравнения с силовыми нервюрами. Диафрагмы носка элерона предназначены для крепления обшивки. Все диафрагмы имеют отбортованные для жесткости отверстия. В местах выреза носка элерона диафрагмы имеют глухие отбортовки. На торцевой нервюре установлен кронштейн 6, который при отклонении элерона вверх на 1,50 включает в работу элерон-интерцептор.
4.12.6. Гасители подъемной силы

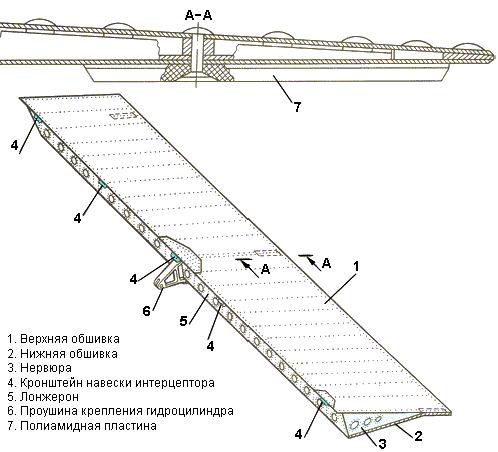

Гасители подъемной силы на каждой половине крыла состоят из внутренней секции, установленной на центроплане и двух внешних секций, которые закреплены на консолях. За внешними гасителями подъемной силы ближе к концу ОЧК подвешены интерцепторы, конструкция которых полностью идентична конструкции гасителей подъемной силы.
Внешние и внутренние гасители подъемной силы служат воздушными тормозами и используются при нормальном и экстренном снижении, при опробовании двигателей на земле и при прерванном взлете. Они отклоняются вверх с помощью гидроцилиндров. Элерон-интерцептор предназначен для совместной работы с элеронами с целью повышения эффективности поперечного управления. Этот интерцептор специальным рулевым приводом отклоняется синхронно с элероном вверх. При отклонении элерона вниз он не работает. Каждая секция этих поверхностей состоит из лонжерона, верхней и нижней обшивок, рядовых и силовых нервюр и законцовочного профиля. На законцовочном профиле снизу установлены пластины из пластика для защиты обшивки закрылка от царапин. Внутренний гаситель подъемной силы подвешен на пяти опорах на балку хвостовой части центроплана. Каждая секция внешних гасителей подъемной силы и -интерцепторов подвешены к третьему лонжерону крыла на четырех кронштейнах. Кронштейны крепятся болтами к лонжерону и силовым нервюрам.
