4.12. 3Силовая схема крыла

Крыло имеет кессонную силовую схему.

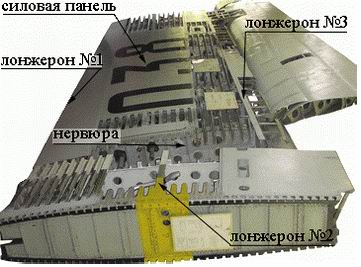

Его основным силовым элементом является кессон, образованный тремя лонжеронами, верхней и нижней силовыми панелями и набором нервюр. Кессон обеспечивает восприятие изгибных нагрузок, перерезывающих сил и крутящих моментов в любом сечении крыла (рис.7.01)

Нервюры крыла расположены перпендикулярно оси третьего лонжерона. Кессоны центроплана и ОЧК герметизированы и используются в качестве топливных баков. Весь запас топлива на самолете размещен в четырех центропланных баках и двух баках в консолях крыла рис. 4.12.02 ).

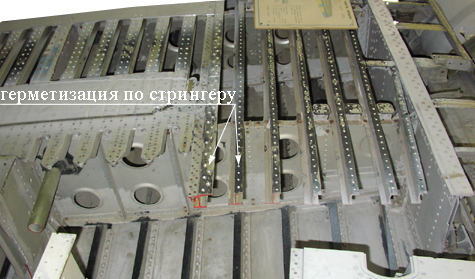

Герметизация кессонов проводится тремя линиями, каждая из которых выполнена непрерывной и полностью обеспечивает герметизацию кессонов. Первая линия - внутришовная герметизация выполнена нанесением пастообразного герметика на соприкасаемые поверхности деталей.

Вторая линия - внешовная герметизация выполнена нанесением жгутиков из герметика по всем швам и стыкам деталей.

Третья линия - поверхностная герметизация с двухкратным кистевым нанесением герметика по всем заклепочным и болтовым соединениям и всей нижней поверхности кессона на высоту 150 мм от низа (рис. 4.12.03 )

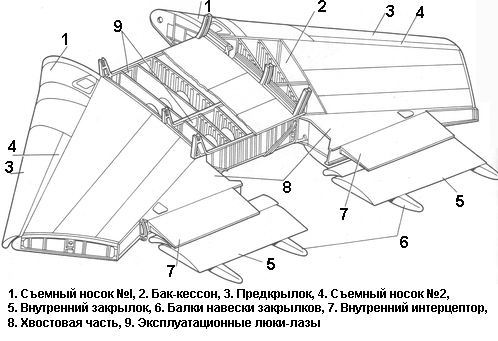

К силовому кессону крепятся вспомогательные конструкции:

 носовая часть крыла,

 хвостовая часть крыла,

 обтекатели рельсов закрылков,

 концевые обтекатели крыла,

 аэродинамические перегородки,

 гондолы основных опор шасси.

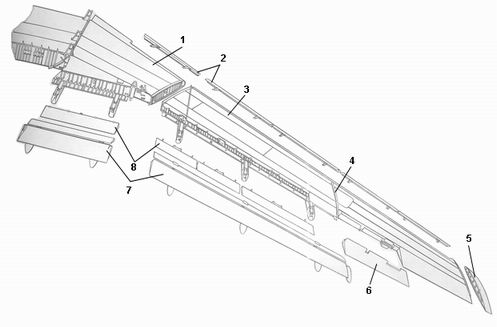

1. Центроплан, 2. Предкрылки, 3. Отъемная часть крыла (ОЧК), 4. Аэродинамическая перегородка, 5. Концевой обтекатель, 6. Элерон, 7. Закрылки, 8. Интерцепторы.

Вспомогательные конструкции крыла придают ему обтекаемую форму, улучшая его аэродинамику, и служат для размещения в крыле различного оборудования.

4.12.4 Конструкция элементов крыла

Составные части и элементы крыла самолета Ту-154

 Силовые панели.

 Лонжероны.

 Нервюры.

 Стрингеры.

 Вспомогательные конструкции.

4.12.5 Силовые панели

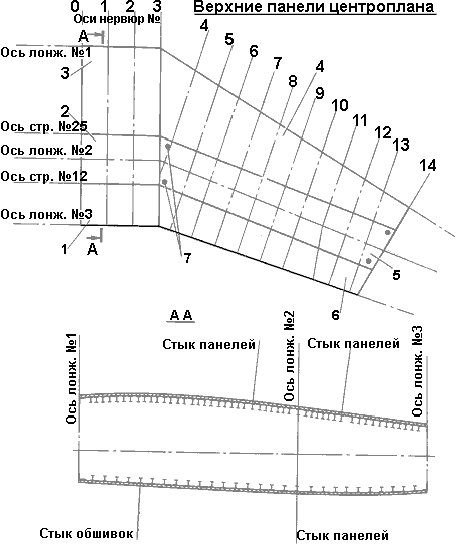

Верхние силовые панели центроплана состоят из пяти (1, 2, 3, 4, 6) технологических и одной (5) съемной панели. Нижние панели центроплана делятся на четыре технологические панели.

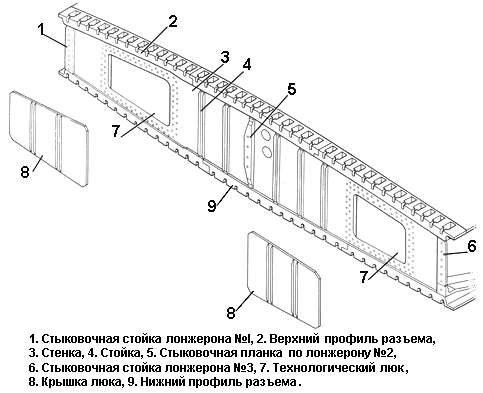

Верхние пояса бортовых нервюр 3 являются стыковочными профилями, к которым герметично крепятся стенки нервюр, обшивка фюзеляжа и на них же стыкуются верхние силовые панели центроплана (рис.7.05

). На нервюре 14 с помощью специальных стыковочных профилей обеспечивается фланцевый стык ОЧК с центропланом (рис.7.06

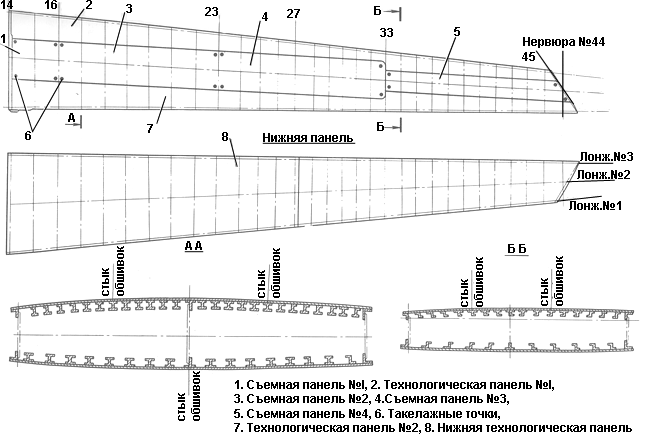

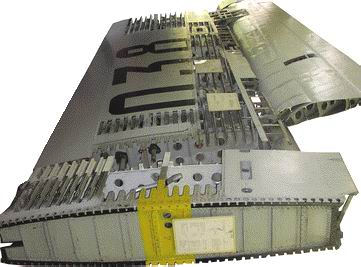

Верхние силовые панели ОЧК конструктивно состоят из двух (2, 7) технологических и четырех (1, 3, 4, 5) съемных панелей (рис.7.07

). Нижняя панель ОЧК состоит из одной технологической панели 8.

Каждая силовая панель образована обшивкой переменной по размаху толщины и приклепанными к ней стрингерами. Поперечные стыки панелей выполняются с помощью стыковочных профилей по нервюрам. Продольные стыки обшивок расположены по стрингерам и поясам лонжеронов. Съемные панели крыла предусмотрены для доступа внутрь баков-отсеков при нанесении третьего слоя герметика, а также при ремонте крыла. Первая съемная панель ОЧК, кроме того, служит для доступа к стыковым болтам по стенке второго лонжерона на 14 нервюре. Съемные панели герметичны и их крепление осуществляется болтами с резиновыми уплотнительными кольцами к герметичным колпачковым анкерным гайкам. На сопрягаемых поверхностях съемных панелей ставятся резиновые уплотнительные прокладки. Крепление съемных панелей к нервюрам выполняется через вкладыши. Стрингеры технологических панелей крепятся к поясам нервюр через компенсаторы, что обеспечивает сборку крыла с базированием на обшивку (рис. 4.12.08 )

,рис. 4.12.09

, рис. 4.12.10

, рис. 4.12.11

, рис. 4.12.12

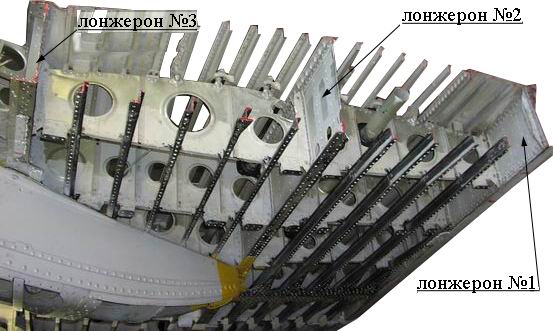

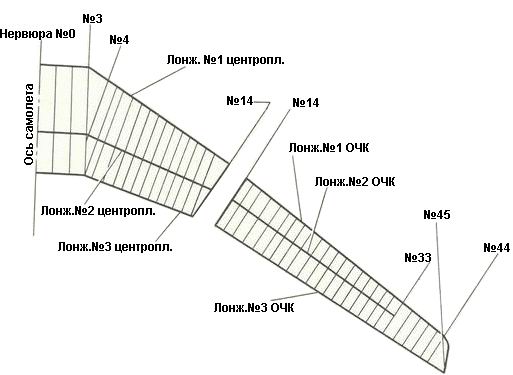

4.12.6 Лонжероны Три лонжерона крыла являются основными продольными элементами, передающими перерезывающую силу и участвующими в составе силовых панелей в работе на изгиб. Лонжероны 1-й и 3-й расположены по всему размаху крыла, а 2-й лонжерон доходит только до 33 нервюры. Он герметичен только между нервюрами 3 и 14.

(рис. 4.12.13)

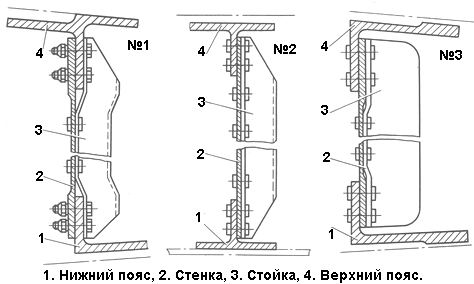

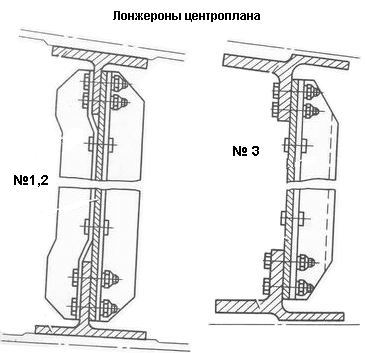

Все лонжероны имеют излом по осям нервюр 3 и 14. Лонжероны представляют собой тонкостенные балки, состоящие из верхних и нижних поясов, соединенных стенками, на которых установлены подкрепляющие стойки (рис. 4.12.14 )

На лонжероне 1 установлены:

 кронштейны крепления кареток предкрылков,

 кронштейны крепления подъемников предкрылков,

 опоры валов трансмиссии предкрылков,

 герметичные кожухи для рельсов предкрылков.

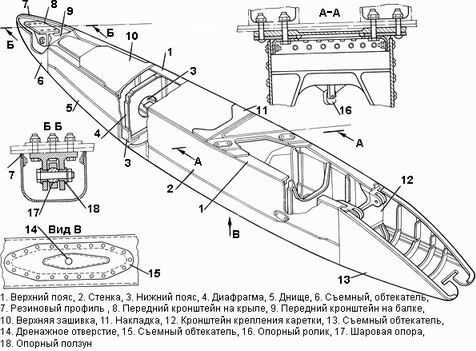

На лонжероне 2 установлены кронштейны крепления передних узлов балок внутреннего и внешнего закрылков (рис.7.15

На лонжероне 3 установлены:

 кронштейны крепления балок внутреннего и внешнего закрылков,

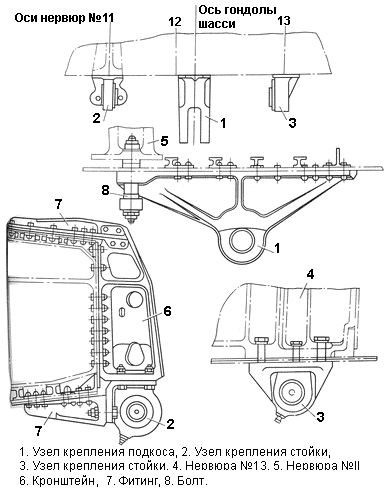

 узлы крепления основных опор шасси (рис. 4.12.16

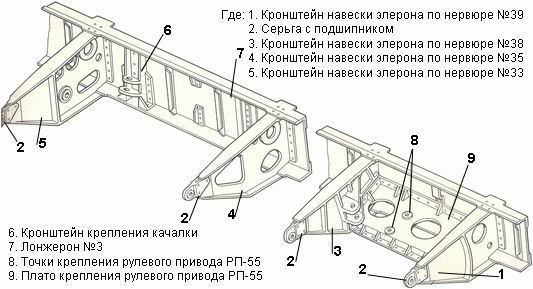

 кронштейны навески элеронов (рис. 4.12.17 )

 кронштейны навески интерцепторов,

 кронштейны крепления подъемников закрылков,

 кронштейны крепления рулевых приводов,

 кронштейны крепления опор валов трансмиссии закрылков, качалок и тяг управления.

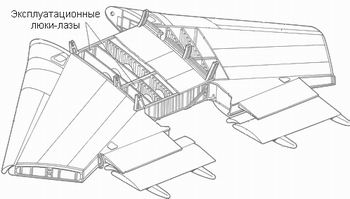

Для осмотра и ремонта на стенках лонжеронов 1 и 2 имеются эксплуатационные люки-лазы, закрывающиеся съемными герметическими крышками.
