4.6 Органы управления на крыле

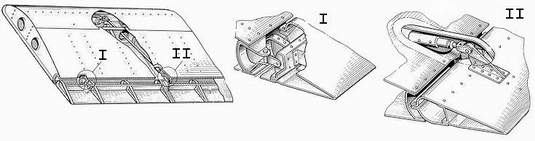

На концах крыла в хвостовой его части шарнирно подвешиваются элероны, которые обеспечивают управление и балансировку самолета по крену.
Правый и левый элероны отклоняются в противоположные стороны и за счет разницы в подъемной силе крыльев создают момент крена. У самолетов, имеющих крылья большого удлинения и высокие околозвуковые скорости полета, эффективность элеронов падает из-за проявления аэроупругого явления, получившего название реверс (обратная работа) элеронов. Суть его связана с тем, что изменения подъемной силы, вызванные отклонением элеронов, закручивают крыло и изменяют его угол атаки, что приводит к появлению новых приращений подъемной силы, которые направлены в противоположные по отношению к силам, создаваемым элеронами, сторону. В результате уменьшается кренящий момент самолета, что летчиком ощущается как снижение эффективности элеронов с ростом скорости полета. В конечном счете при определенной скорости полета, называемой критической скоростью реверса, элероны полностью перестают работать, а на более высоких скоростях создают кренящий момент обратного знака. Устранить обратную работу элеронов и уменьшить деформации кручения крыла при их отклонении можно или переносом элеронов с конца крыла в среднюю его часть, или сокращением размеров, прежде всего размаха, элеронов. В том и другом случае эффективность элеронов снижается. Компенсировать падение эффективности можно установкой дополнительных поверхностей управления по крену - интерцепторов. Интерцептор представляет собой щиток, шарнирно закрепленный на верхней поверхности крыла, который дополнительным приводом синхронно с идущим вверх элероном отклоняется также вверх и, вызывая интенсивный срыв потока на крыле, увеличивает кренящий момент самолета. При отклонении элерона вниз интерцептор прижат к крылу и не работает. Такие интерцепторы принято называть элеронными или элерон-интерцепторами. Их не следует путать с тормозными интерцепторами - гасителями подъемной силы, которые отклоняются синхронно на левом и правом крыльях и служат для симметричного срыва подъемной силы, что в полете может использоваться для увеличения крутизны траектории снижения, а на пробеге для увеличения нагрузки на колеса шасси и более интенсивного их торможения.

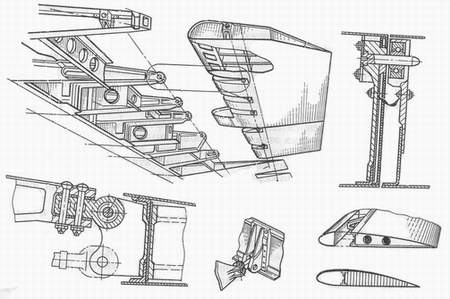

Описание конструкции элеронов приводится в разделе «Оперение».
4.7. Механизация крыла
Улучшение взлетно-посадочных характеристик самолета и, прежде всего, снижение его посадочной скорости и скорости отрыва на взлете обеспечивается применением средств механизации крыла. К этим средствам относятся устройства, позволяющие изменять несущую способность и сопротивление крыла. Они могут устанавливаться по передней кромке крыла - предкрылок, отклоняемый носок, по задней кромке - щитки, закрылки (одно-, двух-, трехщелевые) и на верхней поверхности крыла - тормозные щитки и гасители подъемной силы.
Закрылки, щитки, предкрылки перед посадкой отклоняются (и выдвигаются) на максимальные углы, обеспечивая прирост несущей способности крыла (СyаS) за счет увеличения кривизны профиля, некоторого увеличения площади крыла и за счет щелевого эффекта. Рост несущей способности крыла уменьшает посадочную скорость самолета. На взлете эта механизация отклоняется на меньшие углы, обеспечивая некоторое увеличение несущей способности при незначительном росте сопротивления, в результате чего сокращается длина разбега самолета. Тормозные щитки и гасители подъемной силы обычно отклоняются на пробеге, обеспечивая резкое падение подъемной силы крыла, что позволяет более интенсивно использовать тормоза колес и сокращать длину пробега. На величину посадочной скорости и скорости отрыва они не влияют. Тормозные щитки и гасители подъемной силы также могут использоваться в полете для уменьшения аэродинамического качества и увеличения угла планирования при снижении.

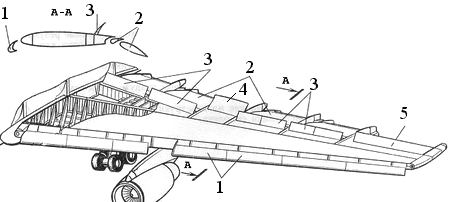

На рисунке цифрами обозначены
1 - предкрылки, 2 - закрылки, 3 - гасители подъемной силы, 4 - тормозной щиток, 5- элерон.
