3.4.1.3. Тормоза колес
Тормоза служат для сокращения длины пробега после посадки, обеспечивают маневрирование самолета при рулении, его неподвижность на стоянке и при опробовании двигателей. Тормоза должны обеспечивать создание максимального тормозного момента на колесе, определяемого предельной величиной коэффициента трения колеса о поверхность ВПП, а также поглощение и рассеивание кинетической энергии самолета на пробеге. Практическое применение получили три типа тормозов - колодочный, камерный и дисковый.
Колодочный тормоз состоит из двух или более жестких тормозных колодок, покрытых специальным фрикционным материалом (ретинакс), имеющим высокий коэффициент трения и выдерживающий нагрев до 10000 С.
Колодки шарнирно подвешиваются на корпусе тормоза, который неподвижно закреплен на оси колеса. Снаружи над колодками находится стальной барабан с оребрением (рубашка), связанный болтами с корпусом колеса и вращающийся вместе с ним. Тормозные колодки специальными гидроцилиндрами по сигналам летчика прижимаются к барабану и затормаживают колесо. При растормаживании пружины возвращают колодки в исходное положение. Энергоемкость колодочного тормоза невелика, поэтому его применение оправдано лишь на легких самолетах с невысокими посадочными скоростями.

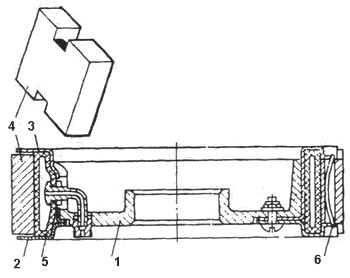

Камерный тормоз состоит из неподвижно закрепленного на оси колеса корпуса тормоза 2, на котором по окружности установлено большое количество тормозных колодок 4, покрытых фрикционным материалом.
Колодки за счет радиальных пазов могут перемещаться относительно корпуса только в радиальном направлении, причем специальными пластинчатыми пружинами 6 они отжимаются постоянно к оси колеса. На корпусе тормоза под колодками находится плоская кольцевая резиновая камера 3, в которую подается сжатый воздух или гидросмесь под давлением из тормозной системы самолета. Камера, расширяясь и преодолевая действие пружин, прижимает тормозные колодки к стальному барабану, закрепленному на корпусе колеса, и производит его торможение. Такой тормоз обеспечивает равномерное прижатие всех тормозных колодок к барабану, не требует регулировки зазоров между колодками и барабаном, но из-за наличия резиновой камеры, которая боится перегрева, его энергоемкость также невелика.
Дисковый тормоз работает по принципу фрикционной муфты. Он состоит из набора чередующихся между собой подвижных и неподвижных дисков, установленных на корпусе тормоза.
Подвижные диски 1 шлицами связаны с корпусом колеса 2 и вращаются вместе с ним. Неподвижные диски 3 по внутренней поверхности шпонками связаны с корпусом тормоза 4, болтами закрепленного на оси колеса. С торца пакет дисков сжимается кольцевым поршнем 5, создавая тормозной момент между дисками. При сбрасывании тормозного давления поршень специальными пружинами возвращается в исходное положение. Дисковые тормоза компактны, обладают высокой энергоемкостью, не требуют точного концентричного расположения колеса и корпуса тормоза, поэтому они нашли самое широкое применение на современных самолетах.
Автомат торможения используется для предотвращения при торможении полного заклинивания колеса и его движения юзом.

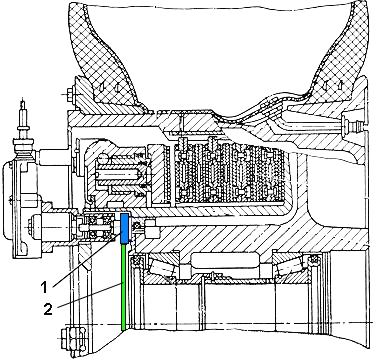

С этой целью на колесе устанавливается инерционный датчик, корпус которого неподвижно закреплен на корпусе тормоза. В корпусе датчика вращается валик с малой шестерней 1. Эта шестерня входит в зацепление с большой шестерней 2, закрепленной на корпусе колеса. При вращении колеса валик датчика вращается со скоростью в несколько тысяч оборотов в минуту.

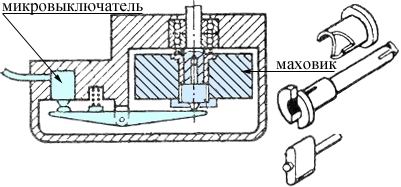

На валике устанавливается маховик, который соединяется с валиком подпружиненными фрикционными накладками. Силы трения в этих накладках раскручивают маховик, и он вращается совместно с валиком. При возникновении юза колесо и валик датчика начинают терять угловую скорость вращения. Маховик за счет сил инерции и, преодолевая силы трения в накладках, проворачивается относительно валика и за счет наклонных скосов перемещается вдоль оси. Это движение используется для включения микровыключателя и подачи сигнала в электроклапан, сбрасывающий давление в системе торможения. Тем самым исключается проскальзывание колеса юзом и обеспечивается высоквая эффективность торможения колес на пробеге.
