3.4. Основные элементы шасси
В качестве опорных элементов шасси у современных сухопутных самолетов наибольшее распространение получили авиационные колеса. На главных опорах колеса обязательно снабжаются тормозами. Хвостовые опоры, вспомогательные опоры велосипедного шасси и большинство передних опор используют нетормозные колеса.
3.4.1. Авиационные колеса
Колеса служат для движения самолета по земле. Колесо состоит из пневматика, корпуса и тормоза.
3.4.1.1. Пневматики

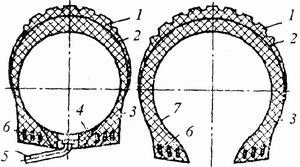

Пневматик состоит из покрышки и камеры, устанавливаемых на корпусе колеса. Камера 4 с вентилем 5 помещается внутри покрышки.
Через вентиль в камере создается давление зарядки p0. В последнее время все большее распространение получают пневматики бескамерные, у которых герметизируется объем между покрышкой и корпусом колеса. В таком пневматике покрышка изнутри покрывается герметизирующим слоем резины 7. Многослойный каркас пневматика 3 изготавливается из высокопрочного корда, состоящего из синтетических или стальных нитей. В борта каркаса заделываются кольца жесткости 6, изготавливаемые из стальной проволоки. Снаружи каркас покрывается защитным слоем резины 2. По ободу пневматика накладывается протектор 1 из высококачественной резины. Протектор снаружи для увеличения сцепления с поверхностью аэродрома имеет канавки определенного рисунка. Не тормозные колеса могут изготавливаться с гладкой поверхностью. На пневматиках, используемых зимой, для повышения сцепления с грунтом могут устанавливаться металлические шипы. Канавки на поверхности пневматика обеспечивают выдавливание воды из-под него при движении по мокрому аэродрому, исключая тем самым, режим аквапланирования (всплывания) колес на большой скорости. Пневматики характеризуются: габаритными размерами
наружным диаметром D,
наибольшей шириной B,
формой поперечного сечения
баллонные,
арочные,
круглые,
давлением зарядки
высокого давления - больше 1,5 МПа,
среднего давления - 1 - 1,5 МПа,
низкого давления - 0,5 - 1 МПа,
сверхнизкого давления - менее 0,5 МПа.
С увеличением давления зарядки p0 уменьшаются габариты и масса пневматика, увеличивается допустимая нагрузка на колесо, но ухудшается его проходимость - растет требуемая прочность грунта или покрытия ВПП аэродрома.
3.4.1.2. Корпус колеса

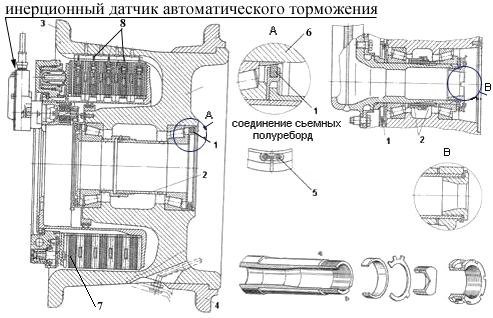

Корпус колеса (6) изготавливается литьем из алюминиевого или титанового сплава. В последнее время появились колеса с корпусами из двух штампованных половин, соединяемых болтами. В ступицу корпуса с двух сторон запрессовываются радиально-упорные подшипники. Подшипники защищаются от грязи специальным уплотнением 1. Между подшипниками вставляется регулируемая распорная втулка 2, тарируемая на определенную затяжку подшипников. Пневматики монтируются на корпус и фиксируются на нем двумя ребордами 3 и 4, одна из которых (4) - съемная, состоит из двух половин, которые соединяются специальными замками 5. Внутри корпуса колеса устанавливаются тормоза (7). В зависимости от типа тормоза к внутренней поверхности корпуса крепятся стальные оребренные тормозные рубашки или устанавливаются шлицы (8) для тормозных дисков.
