3.3.3. Схема крепления колес

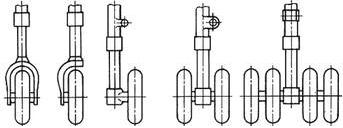

Крепление колес к штоку амортизатора или к рычагу может выполняться с помощью вилки, полувилки, полуоси или двух полуосей.

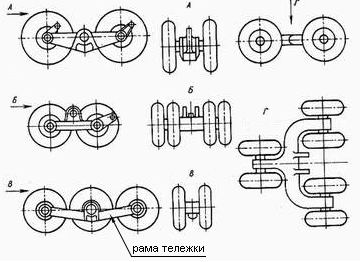

Размещение более четырех колес на одной оси сильно затрудняет маневрирование самолета и размещение колес в убранном положении. Поэтому для четырех и более колес на одной опоре обычно используются многоколесные тележки, рассчитанные на размещение четырех, шести или восьми колес на двух или трех осях. Оси колес устанавливаются на силовом элементе - раме тележки. Крепление осей к раме может быть неподвижным или подвижным (в подшипниках скольжения) в зависимости от способа передачи тормозных моментов с колес на стойку.
Для выравнивания нагрузок между осями тележка подвешивается к стойке шарнирно, что требует установки дополнительного стабилизирующего амортизатора, задающего положение тележки относительно стойки и демпфирующего колебания тележки относительно шарнира.
Использование многоколесных тележек шасси требует особого способа передачи тормозных моментов колес на стойку. Если тормозные моменты колес передавать на оси тележки, то рама тележки под действием этих моментов будет поворачиваться относительно шарнира тележки, увеличивая нагрузку на передние колеса и разгружая задние.

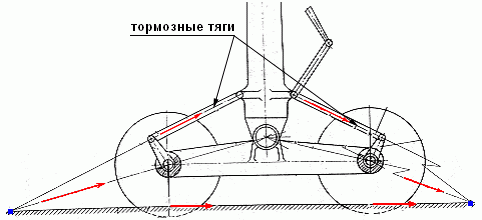

Это приводит к неравномерному износу колес и снижает эффективность торможения на пробеге. Чтобы исключить влияние тормозных моментов на перераспределение нагрузки между осями колес эти моменты обычно не передаются на раму тележки. В этом случае корпус тормоза устанавливается на оси подвижно (или ось вместе с корпусом тормоза шарнирно закрепляются в раме) и удерживается от вращения при торможении специальной тягой, закрепленной на стойке (штоке амортизатора) выше или ниже шарнира подвески тележки. Расположение такой тормозной тяги должно подчиняться простому правилу - ось тяги должна быть направлена в точку пересечения линии, проходящей через ось шарнира тележки и ось колеса, с линией земли при обжатых пневматиках колес. Если шарнир тележки и оси колес расположены на одной горизонтали, то тормозная тяга располагается горизонтально.
3.3.4. Особенности крепления передних колес
Особенности конструкции передних опор шасси связаны с необходимостью обеспечения управляемости самолета при движении по земле. С этой целью для передних колес обязательно предусматривается режим свободного ориентирования. Устойчивость движения в таком режиме обеспечивается созданием плеча устойчивости( t ), при котором точка касания земли колесами находится позади оси разворота колес.
После отрыва самолета от земли свободноориентирующиеся колеса должны автоматически устанавливаться в нейтральном положении в плоскости симметрии самолета. Для этого в конструкции передней опоры предусматривается специальный механизм установки колес в нейтральное положение. Один из них показан на рисунке. В этом амортизаторе имеется пара профилированных кулачков, один из которых связан со штоком (верхний), а другой - с цилиндром. После отрыва от земли давлением зарядки амортизатора шток выдвигается наружу и верхний кулачек, скользя по нижнему неподвижному кулачку, устанавливает шток и колеса в нейтральное положение. При движении самолета по земле с большой скоростью деформация колес и стоек под нагрузкой вызывают резкие развороты колес в обе стороны.

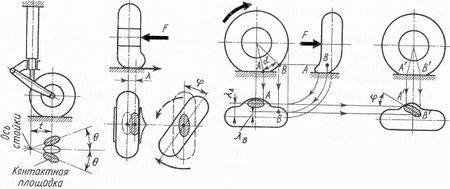

Такие автоколебания передних стоек получили название «шимми». Для исключения "шимми" передние колеса снабжаются специальными гидравлическими демпферами. При развороте колес движение передается на поршень или лопатки этого демпфера, которые перегоняют жидкость из одной полости в другую через малые калиброванные отверстия.
При быстрых колебательных движениях колес сопротивление жидкости резко возрастает, что исключает развитие автоколебаний. При маневрировании самолета скорость разворота колес мала и демпфер не оказывает существенного влияния на рулежные качества самолета.
На тяжелых самолетах, на самолетах с велосипедным шасси передние опоры снабжаются системой принудительного разворота колес по командам летчика. При отключении этой системы колеса переходят в режим свободного ориентирования.
