3.3. Конструктивно - силовые схемы шасси

Опора шасси состоит из основного силового элемента - стойки, устройства для поглощения и рассеивания энергии ударных нагрузок - амортизатора и опорных устройств - колес. Конструктивно-силовые схемы опор шасси можно классифицировать по следующим признакам:

1. способу крепления стойки к самолету;

2. способу размещения амортизатора на опоре;

3. способу крепления колес к стойке.

4. 3.3.1. Способы крепления стойки к самолету

5. По этому признаку различают консольную и подкосную схемы крепления стоек. При консольной схеме стойка жестко закрепляется (защемляется) в верхнем узле крепления и в силовом отношении представляет собой работающую на изгиб консольную балку. Жесткая заделка обеспечивается запиранием стойки в выпущенном положении механическим замком той или иной конструкции. Защемление неубирающейся стойки обеспечивается конструкцией узла ее крепления. Основной недостаток данной схемы заключается в том, что в корневой части стойка воспринимает большие изгибные нагрузки, сильно увеличивающие ее массу.

6.

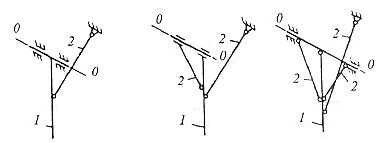

7. В подкосной схеме стойка (1) снабжается дополнительными подкосами (2) в одной или двух плоскостях, которые существенно снижают изгибающие моменты в корневой части стойки и, как правило, обеспечивают общий выигрыш в массе шасси.

8.

9. Подкосы для обеспечения уборки могут быть складывающимися. В качестве подкоса иногда используются подъемники шасси. В обоих случаях должна обеспечиваться надежная фиксация стойки в выпущенном положении. Подкосная схема кроме выигрыша в массе конструкции, обеспечивает и более жесткое закрепление стойки к самолету, что благоприятно сказывается на устранении некоторых видов автоколебаний стоек, возникающих при движении самолета по земле. Схема подкосного шасси получила самое широкое распространение на современных самолетах.

3.3.2. Схемы размещения амортизаторов

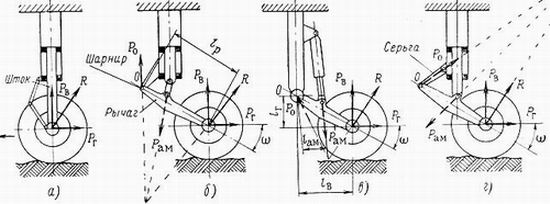

В зависимости от расположения амортизатора относительно силового элемента опоры - стойки, различают телескопическую (а), рычажную (б и в) и полурычажную (г) схемы стоек.

Телескопическая (а) стойка объединяет в себе силовой элемент - трубчатую стойку и амортизатор. Труба стойки выполняет роль цилиндра амортизатора, внутрь которого входит шток с поршнем, образуя с цилиндром телескопическую пару. На нижнем конце штока подвешиваются колеса. Чтобы исключить вращение штока в цилиндре оба этих элемента соединяются двухзвенником (шлиц-шарниром), обеспечивающим только поступательное движение штока в цилиндре при действии осевой сжимающей нагрузки. К недостаткам этой схемы следует отнести отсутствие амортизации боковых нагрузок и нагрузок переднего удара, а также большое трение в буксах и уплотнении амортизатора при действии этих нагрузок. Частичную амортизацию переднего удара при этой схеме можно обеспечить, придав стойке некоторый угол наклона в продольной плоскости, параллельной плоскости симметрии самолета. Большего участия амортизатора в восприятии силы переднего удара можно получить, используя качающуюся телескопическую схему стойки. В этой схеме стойка шарнирно подвешивается в верхнем узле крепления и фиксируется в выпущенном положении жестким подкосом, присоединенным спереди к среднему шарниру двухзвенника. При переднем ударе в колеса усилие в подкосе заставляет обжиматься амортизатор, что обеспечивает снижение нагрузок и более мягкую передачу энергии переднего удара на конструкцию шасси и самолета. При обжатии амортизатора происходит поворот (качание) стойки относительно верхнего шарнира, чем и объясняется название данной схемы.

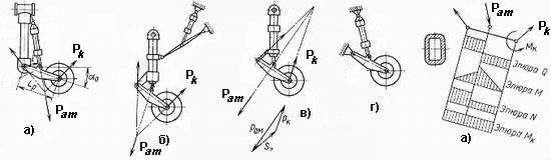

Рычажная схема стойки характерна тем, что колеса в этом случае закрепляются на рычаге, который шарнирно крепится к стойке или фюзеляжу.

Шток амортизатора соединяется с рычагом пространственным шарниром, что полностью исключает передачу на амортизатор изгибающих моментов и обеспечивает идеальные условия для работы уплотнения и букс амортизатора. Используются две разновидности рычажных стоек:

• рычажная стойка с внутренним амортизатором, который размещен внутри стойки (б);

• рычажная стойка с выносным амортизатором, закрепленным снаружи стойки (а);

• рычажная схема без стойки (г).

Кроме улучшения условий работы амортизатора, рычажная схема обеспечивает амортизацию переднего удара, при котором происходит поворот рычага и обжатие амортизатора.

Полурычажная схема (в) представляет собой комбинацию телескопической и рычажной стоек. В этой схеме рычаг с колесами шарнирно подвешивается не к стойке, а к штоку амортизатора, и между рычагом и стойкой спереди с помощью двух шарниров устанавливается дополнительное звено - серьга, обеспечивающая обжатие амортизатора при нагружении колес. Амортизатор включается в работу и при вертикальной нагрузке, и при переднем ударе в колеса, однако сама сила переднего удара передается на шток и вызывает его изгиб.
