3.1.3. Велосипедная схема шасси
Шасси состоит из передней опоры, аналогичной передней опоре трехточечной схемы, и задней опоры, закрепляемой на фюзеляже позади центра масс самолета. Эта схема позволяет избежать установки основных опор шасси на крыле. В этом случае на крыле устанавливаются только вспомогательные опоры, которые при отсутствии крена самолета могут не касаться земли.

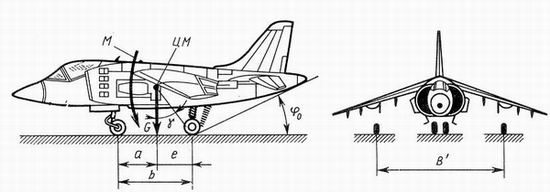

Основные параметры схемы: b - база шасси; H - высота шасси; B' - колея подкрыльных стоек; - угол выноса основной опоры; - угол выноса передней опоры.
Различают два типа велосипедного шасси: 1) шасси с углом выноса задней опоры = (25 - 30)о и e/b = 0,1 - 0,15. Параметры такого шасси, кроме колеи, выбираются аналогично параметрам трехопорного шасси с носовой опорой. Взлет и посадка такого самолета ничем не отличаются от аналогичных режимов самолета с рассмотренной выше схемой шасси.
2) шасси с = (40 - 60)о и e/b = 0,4 - 0,5.
Невозможность отрыва передней опоры на взлете требует взлета с обеих опор одновременно, а необходимое увеличение угла атаки крыла в конце разбега обеспечивается или удлинением передней опоры, или укорочением (приседанием) задней опоры. Сложность конструкции таких опор, сложность пилотирования самолета на взлете и посадке ограничивают применение данной схемы шасси. Обычно она используется лишь на военных самолетах.

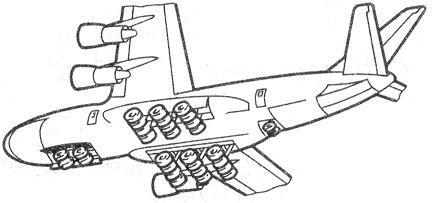

3.1.4. Многоопорное шасси
На тяжелых самолетах с очень большой взлетной массой для снижения и более равномерного распределения нагрузки на ВПП приходится увеличивать число опор шасси. В схеме с передней опорой может использоваться три, четыре и более основных опор. Число передних опор более двух сильно затрудняет маневрирование самолета на земле, поэтому даже на очень больших самолетах более двух передних опор не ставится. Для улучшения маневренности при большом числе опор кроме управляемых передних опор иногда делаются управляемыми и основные опоры - все или только некоторые из них (передние, задние). Параметры многоопорного шасси выбираются так же, как и параметры трехопорного. За точку опрокидывания в этом случае принимается точка приложения результирующей сил реакций земли на колесах основных опор при стоянке самолета.
При посадке самолет с многоопорным шасси вначале касается земли задними колесами основных опор, затем переваливается на остальные главные и передние колеса. Амортизаторы задних опор, которые первыми касаются земли делаются более мягкими, чем остальные.
3.2. Нагрузки шасси
При взлете и посадке самолета, при его движении по аэродрому, на стоянке на колеса шасси действуют статические и динамические нагрузки. Их величина и направление определяются схемой шасси, условиями и характером посадки, типом ВПП, характеристиками амортизационной системы и др. Эти нагрузки можно представить в виде приложенных к колесам трех составляющих сил, направленных по основным координатным осям самолета:
Px - сила переднего удара;
Py - вертикальная сила;
Pz - сила бокового удара.
Величина этих нагрузок определяется Нормами прочности или авиационными правилами (АП), которые задают основные расчетные случаи нагружения шасси, перегрузку и коэффициент безопасности для каждого случая, величину нагрузки, ее направление и распределение между опорами и колесами. По найденным таким образом нагрузкам строятся расчетные эпюры и проводятся все необходимые прочностные расчеты.
