ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Ухтинский техникум железнодорожного транспорта

– филиал федерального государственного бюджетного образовательного учреждения

высшего профессионального образования

«Петербургский государственный университет путей сообщения»

МДК.02.03

Основы технического обслуживания и ремонта оборудования и устройств оперативно-технологической связи на транспорте

Методические указания по выполнению курсового проекта для студентов заочного отделения

по теме: Проектирование местной телефонной сети на базе цифровой АТС

специальности 210420 Техническая эксплуатация транспортного радиоэлектронного оборудования (на железнодорожном транспорте)

курс 3 группа С-3

Ухта

2013

УТВЕРЖДАЮ:

Заместитель директора по УР

___________ Коротаева Т.М.

« 13 » сентября 2013 г.

Одобрено цикловой комиссией

специальности 210420.51

Техническая эксплуатация

транспортного радиоэлектронного

оборудования (по видам транспорта)

протокол № 2

Председатель

_____________В.Г. Хрущева

« 03 » октября 2013г.

Курсовой проект: Проектирование местной телефонной сети на базе цифровой АТС

Содержание курсового проекта:

Введение

1. Разработка и описание структурной схемы узла связи

1. Исходные данные

2. Сети телефонной связи. Общие сведения, обеспечение надежности связи и управление потоками вызовов

3. Структурная схема местной телефонной сети

2. Принципы цифровой коммутации

1. Основной состав оборудования цифровых коммутационных станций

2. Способы построения цифрового коммутационного поля

3. Описание проектируемой цифровой АТС

3. Расчет телефонной нагрузки и ее распределение по направлениям

1. Расчет поступающей от абонентов нагрузки

2. Распределение нагрузки по направлениям

3. Расчет нагрузки на многочастотные приемопередатчики (МЧПП)

4. Расчет объема оборудования

1. Расчет числа каналов

2. Расчет числа терминальных модулей

3. Определение числа плоскостей ступени группового искания

4. Расчет элементов коммутационного поля

5. Расчет стоимости оборудования

6. Мероприятия по технике безопасности и охране труда при эксплуатации цифровых АТС

7. Мероприятия по охране окружающей среды при монтаже оборудования и устройств связи

Заключение

Литература

Графическая часть:

Лист 1 Структурная схема узла связи

Лист 2 Функциональная схема проектируемой цифровой АТС

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

В соответствии с исходными данными необходимо:

• Составить конфигурацию телефонной сети по заданному числу действующих АТС, АМТС, узла спецслужб и проектируемой АТСЦ;

• Описать проектируемую цифровую АТС (представить технические характеристики, конструкцию, состав и комплектацию, принцип построения, электропитание, подключение абонентских и соединительных линий, контроль и управление работой ЦАТС);

• Произвести нумерацию абонентских линий для каждой АТС сети;

• Выполнить расчет нагрузки и ее распределение по направлениям;

• Составить матрицу и схему распределения нагрузки;

• Выполнить расчет объема оборудования проектируемой цифровой АТС;

• Определить число каналов и линий в каждом из направлений:

• Составить таблицу распределения модулей аналоговых абонентских линий (МАЛ) и модулей цифровых соединительных линий (МЦЛ) в цифровом коммутационном поле (ЦКП);

• Выполнить расчет стоимости оборудования;

• Представить мероприятия по технике безопасности и охране труда при эксплуатации цифровых АТС;

• Начертить структурную схему узла связи;

• Начертить функциональную схему проектируемой АТСЦ(с учетом рассчитанного объема оборудования).

Введение

Во введении курсового проекта следует отразить историю развития автоматической телефонной связи на железнодорожном транспорте, а также указать задачи, стоящие перед железнодорожным транспортом по внедрению современных средств связи. Дать краткую техническую характеристику оборудования проектируемой цифровой АТС и кратко отразить вопросы, которые необходимо разработать в курсовом проекте.

1. Разработка и описание структурной схемы узла связи

1. Исходные данные

Емкость станций:

- проектируемой АТСЭ С-12 – N6,7;

- емкость АТСДШ – N3;

- емкость АТСК – N4;

- емкость АТСЭ – N5.

Доля состоявшихся разговоров, P.

Для проектируемой АТСЦ и для всей сети в целом принять следующий структурный состав абонентов, K:

- телефонные аппараты народнохозяйственного сектора (НХ) с декадным набором – Kнхд, с частотным набором – Кнхч;

- телефонные аппараты квартирного сектора (КВ) с декадным набором –

Кквд, с частотным набором Кквч;

- таксофоны (Т) с декадным набором – Ктд с частотным набором – Ктч.

Среднее число вызовов в ЧНН по категориям телефонных аппаратов: Cн , Cкв, Cт.

Средняя продолжительность разговора по категориям телефонных аппаратов: Тнх, Ткв, Tт.

Исходные данные своего варианта необходимо выписать. Емкость АТС занести в таблицу 1 и указать нумерацию абонентских линий для всех АТС.

Таблица 1 – Емкость АТС и нумерация абонентских линий

Коды АТС	Емкость АТС, N j	Нумерация абонентских линий АТС
АТСДШ- 3
АТСК-4
АТСЭ-5
АТСЦ-6,7
Итого	Nсети =

Нумерация абонентских линий на ГТС – пятизначная, n = 5 . Первая цифра

номера определяет группу абонентов емкостью 10000 номеров и является кодом АТС. Например, для АТС емкостью 25 тысяч номеров нумерация абонентских линий АТС распределится:

2-00-00 – 2-99-99 (для первой группы 10000 абонентов);

3-00-00 – 3-99-99 (для второй группы 10000 абонентов);

4-00-00 – 4-49-99 (для оставшихся 5000 абонентов).

Код АТС в этом случае будет определяться тремя цифрами – 2, 3, 4.

Для того, чтобы разобраться в нумерации на сетях телефонной связи необходимо изучить 7.2 учебника [5].

2. Сети телефонной связи. Общие сведения, обеспечение надежности связи и управление потоками вызовов

В этом подразделе необходимо представить основные сведения о сетях связи. Рассмотреть чем определяется надежность сети связи, как осуществляется управление потоками вызовов.

1. Структурная схема местной телефонной сети

Следует рассмотреть структуру телефонных сетей связи, после чего описать структуру сети, на которой проектируется новая цифровая телефонная станция. Составить конфигурацию телефонной сети по заданному числу действующих АТС, АМТС, узла спецслужб и проектируемой АТСЦ.

Структурная схема сети с узлом спецслужб и АМТС приведена на рис. 1

Рисунок 1 – Структурная схема местной телефонной сети

2. Принципы цифровой коммутации

2. Основной состав оборудования цифровых коммутационных станций

В этом разделе необходимо рассмотреть принцип цифровой коммутации, а также состав оборудования цифровых коммутационных станций на основе обобщенной структурной схемы АТСЦ.

2. Способы построения цифрового коммутационного поля

Здесь следует дать описание способов построения цифрового коммутационного поля, рассмотреть ступени временной и пространственной коммутации, представить одну из структурных схем цифрового коммутационного поля.

2. Описание проектируемой цифровой АТС

Общие сведения о системе

Рассматриваемая система состоит из цифрового коммутационного поля (ЦКП) и включаемых в него терминальных модулей (ТМ). Различают модули аналоговых абонентских линий (МАЛ), модули цифровых соединительных линий (МЦЛ), модули многочастотных приемопередатчиков (МЧПП) и другие. Каждый ТМ включается в ЦКП с помощью двух дублирующих друг друга линий ИКМ (32 канала по 16 бит и скоростью передачи 4096 кбит/с). Сообщения пользователей передаются в 30-ти канальных интервалах (КИ) [2].

Цифровой коммутатор

ЦКП состоит из отдельных цифровых коммутаторов (ЦК), в которые включаются 16 линий ИКМ (рис. 2). ЦК выполняет функции пространственно-временного коммутатора, способного коммутировать 32 ×16 = 512КИ.

Рисунок 2 – Цифровой коммутатор

Структурная схема цифрового коммутационного поля

Структура ЦКП приведена на рисунок 3. ЦКП содержит однозвенную ступень доступа (СД) и ступень группового искания (ГИ), имеющую до трех звеньев. Группа из восьми ЦК образует коммутационный блок (КБ). ЦКП реализует в прямом направлении свободное искание, а в обратном – групповое искание. Ступень ГИ образуется из равноправных плоскостей, их может быть до четырех. Число плоскостей определяется обслуживаемой нагрузкой.

Особенностью АТС типа С-12 является возможность увеличения емкости путем добавления типовых блоков. Так, на рисунке 4 показаны четыре варианта ЦКП (фрагменты A, B, C и D) различной емкости.

Рисунок 3 – Структурная схема цифрового коммутационного поля

Рисунок 4 – Наращивание емкости ЦКП

Установление соединения в ЦКП

Коммутация отдельных ЦК осуществляется под действием управляющих команд, посылаемых из ТМ, к которому подключен вызывающий (вызываемый) абонент A (Б). ТМ совместно со служебными модулями определяет станционный номер абонентов A и Б. Структура станционного номера показана на рисунке 5. Следует отметить, что все 128 абонентов, подключенные к одному ТМ, имеют одинаковый станционный номер.

Процесс установления соединения разбит на два этапа. Сначала от ТМ абонента A до ступени возврата происходит свободное искание, а затем от ступени возврата к ТМ абонента Б осуществляется групповое искание. После проключения ТМ абонента A с ТМ абонента Б производится передача в ТМ абонента Б станционных номеров обоих абонентов. После получения этих номеров начинается второй этап, в котором осуществляется обратное проключение ТМ абонента Б с ТМ абонента A. В результате чего образуется двусторонний разговорный тракт в ЦКП.

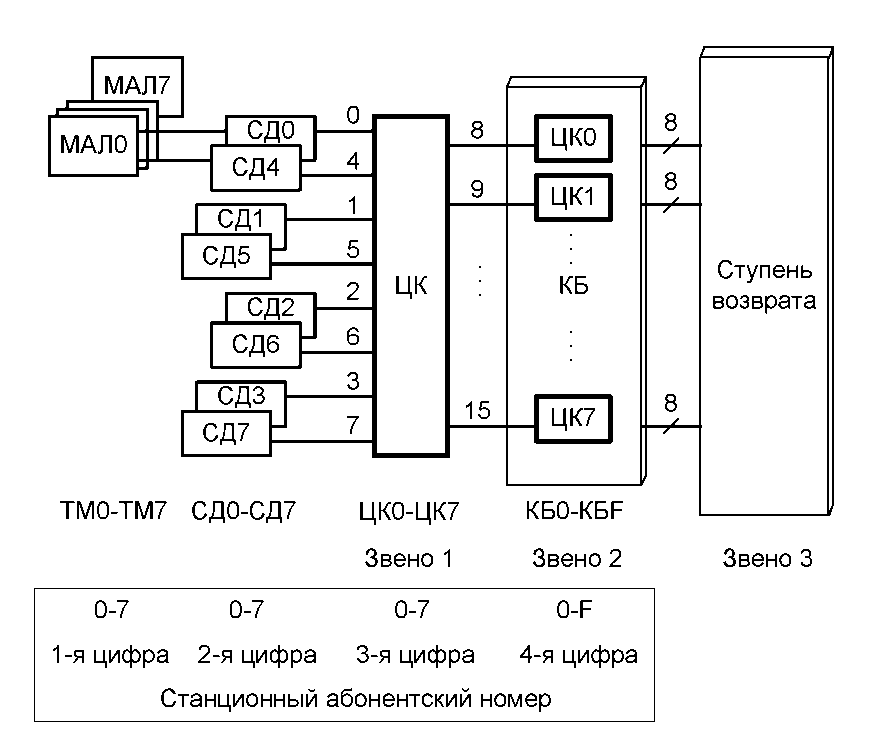

Рисунок 5 – Структура станционного номера

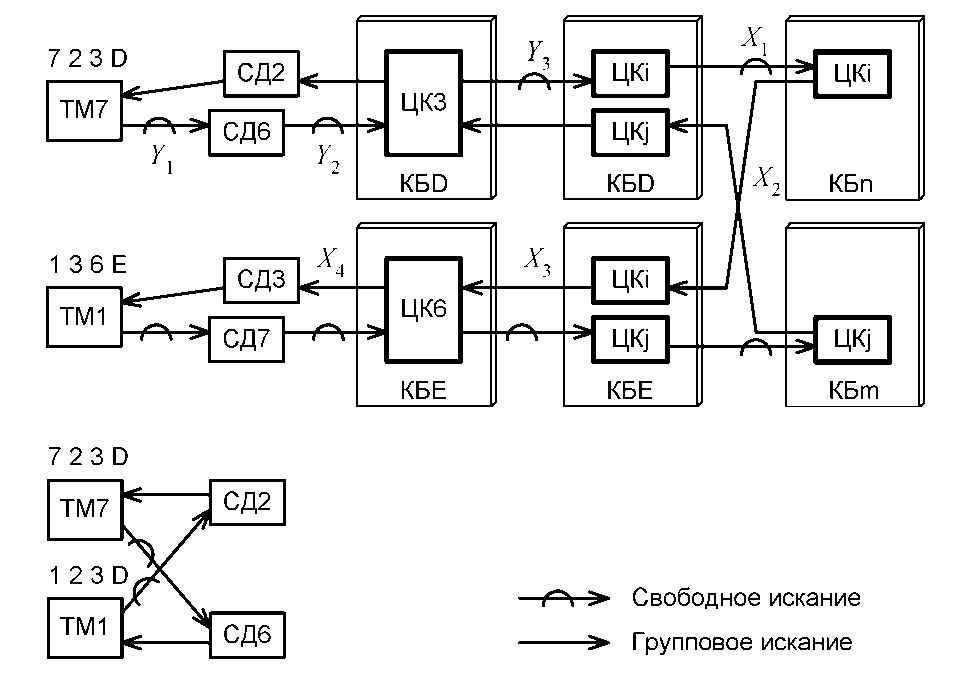

На рисунке 6 показан пример установления соединения абонента A со станционным номером 723D с абонентом Б - 136Е.

Сначала ТМ7 выбирает один из двух СД. Пусть выбран СД6 и один из 30 КИ. ТМ7 посылает в СД6 команду Y1: «Выбрать любой КИ в любой из четырех линий», которыми СД6 соединяется с первым звеном ступени ГИ. Так, выбор восьмого порта обеспечит соединение СД6 с ЦК3 в нулевой плоскости (см. рис. 3). Далее в ЦК3 из ТМ7 посылается команда Y2: «Выбрать любой КИ в любой из восьми линий» ЦК3. Пусть выбрана линия i, тогда ЦК3 будет соединен с ЦКi в КБD второго звена. После этого посылается команда Y3: «Выбрать любой КИ в любой из восьми линий» ЦКi. Пусть выбрана линия n, тогда ЦКi будет соединен с ЦКi в КБn, за которым и закреплена эта линия. Далее в ЦКi КБn из ТМ7 посылается команда X1: «Выбрать любой КИ в линии», соединяющей данный ЦК с ЦКi в КБЕ второго звена. Командой X2 выбирается любой КИ в линии, соединяющей ЦКi КБЕ с ЦК6 в КБЕ первого звена. По команде X3 осуществляется выбор любого КИ в линии между ЦК6 и СД3 (возможен выбор между СД3 и СД7). Команда X4 завершает соединение СД3 и ТМ1.

Рисунок 6 – Порядок установления соединения в ЦКП

Аналогичным образом осуществляется соединение ТМ1 с ТМ7 в обратном направлении. Если в станционных номерах соединяемых абонентов совпадают последние цифры, то ступень возврата смещается влево. Так, если совпадают последние цифры, то ступенью возврата будет второе звено. На рисунке 6 показано соединение с одинаковыми тремя последними цифрами.
