6. Добавление в первый контур гидразина.

Так как в среде с высокой электропроводностью (вода первого контура) большую опасность представляет кислород, то для его связывания дополнительно вводится гидразин. При введении в контур гидразин реагирует в первую очередь с гидроксидами:

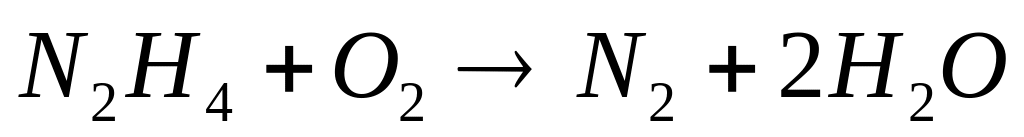

Такое косвенное поглощение кислорода гидразином происходит с высокой скоростью уже при низкой температуре. Гидразин может взаимодействовать с кислородом и прямым путем:

,

однако скорость этой реакции реакции значительно уступает скорости предыдущей реакции. Гидразин взаимодействует и с другими продуктами коррозии конструкционных материалов:

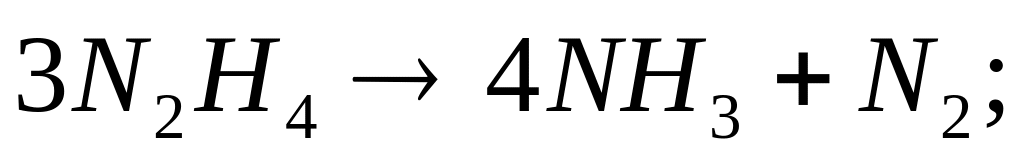

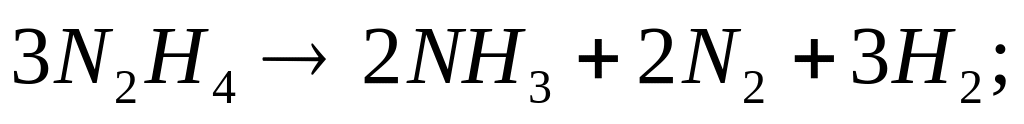

Избыточный гидразин разлагается:

Основным недостатком аммиачно-калиевого режима является переход ионитов системы очистки воды этого контура из H – OH-формы в борно – калиевую, что затрудняет сорбцию микроколичеств таких радионуклидов, как ⁹⁰Sr, ¹³¹I, ¹³⁷Cs и др.

7. Нормируемые и диагностические показатели теплоносителя первого контура с ру ввэр-1000.

1) Нормируемые показатели.

Показатель	Значение
Водородный показатель, pH	5,9 – 10,3
Содержание кислорода	≤ 0,005 мг/дм3
Содержание водорода	≤ 2,4 – 4,5 мг/дм3
Суммарная молярная концентрация K, Li, Na	3ּ10-2 - 5ּ10-1 ммоль/ дм3

2) Диагностические показатели.

Показатель	Значение
Массовая концентрация борной кислоты	0 – 10 г/дм3
Массовая концентрация хлоридов	≤ 0,1 мг/дм3
Массовая концентрация фторидов	≤ 0,1 мг/дм3
Массовая концентрация аммиака	≤ 3 мг/дм3
Массовая концентрация меди	≤ 2ּ10-2 мг/дм3
Массовая концентрация железа	≤ 5ּ10-2 мг/дм3
Массовая концентрация нефтепродуктов	≤ 5ּ10-1 мг/дм3

8. Дополнительные меры по предотвращению загрязнения контура.

• Для уменьшения содержания естественных примесей и продуктов коррозии в теплоносителе осуществляется постоянная продувка теплоносителя, т.е. очистка теплоносителя на механических и ионообменных фильтрах. Так, например, для реактора ВВЭР-1000 расход продувки составляет ≈ 30-35 т/час.

• Кроме этого, поверхности первого контура, контактирующие с теплоносителем, изготавливаются из коррозионностойких материалов

• Для уменьшения вероятности осаждения примесей на поверхностях оборудования при проектировании контура необходимо избегать застойных зон, а режим течения теплоносителя должен быть турбулентным.

• Чтобы не допускать образования взрывоопасной смеси кислорода и водорода, необходимо предусмотреть возможность периодического удаления такой смеси из мест возможного ее скопления.

9. Заключение.

Основная цель водно – химического режима первого контура двухконтурной АЭС – ограниение накопления в теплоносителе радионуклидов, которые при просачивании воды первого контура во второй загрязняют воду парогенераторов. Для этого необходимо максимально возможное снижение скорости коррозии конструкционных материалов первого контура и перехода продуктов коррозии в воду; снижение вероятности образования рыхлых отложений на твэлах во избежания их активации; эффективный вывод загрязнений теплоносителя с помощью систем очистки продувочной воды первого контура.
