Мукопросеиватель ш2-хмв-02

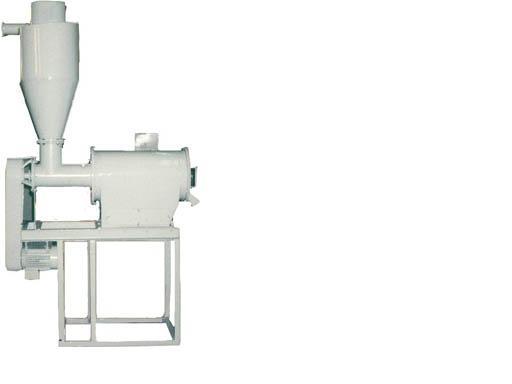

М укопросеиватель Ш2-ХМВ-02 состоит из рамы, просеивателя, электродвигателя привода и циклона.

При подаче воздушно-мучной смеси в циклон, мука оседает на его конусной части и попадает в просеиватель. Вал просеивателя, вращаясь в подшипниковых опорах, транспортирует муку при помощи шнека на сито. Шнек изготовлен с переменным шагом для образования в нем мучной пробки, которая предотвращает попадание воздуха из циклона в просеиватель. Внутри сита вращаются гонки, которые сообщают муке осевое и радиальное движение относительно сита. На выходе просеянной муки из просеивателя установлены магниты, которые улавливают металлические частицы. Выход отходов происходит через патрубок, к которому можно привязывать мешок. Крышка крепится к корпусу просеивателя при помощи барашков для удобства доступа к ситу. Опора заднего подшипника находится внутри корпуса просеивателя, закреплена на крышке и защищена от попадания муки сальниковыми и лабиринтным уплотнениями. Для предотвращения выхода муки из просеивателя, на его передней крышке установлен корпус с сальниковой набивкой.

Технические характеристики:

Производительность, кг/час	6000
Площадь ситовой поверхности, м2	0,54
Размер ячейки сита, мм	3
Установленная мощность привода, кВт	1,5
Габаритные размеры, мм	1400х650х2300
Масса, кг,	не более 500

Контрольные вопросы:

1. Классификация тестомесильных машин.

2. Правила эксплуатации.

3. Принцип действия тестомесильных машин периодического действия с подкатными дежами.

4. Комплектация тестомесильных машин периодического действия с подкатными дежами.

5. Принцип действия тестомесильных машин периодического действия со стационарными дежами.

6. Комплектация тестомесильных машин периодического действия со стационарными дежами.

7. Конструкция малогабаритной машины МПМВ-300.

8. Комплектация тестомесильной машины с интенсивным замесом.

9. Назовите рабочие органы машин для просеивания муки.

10. Принцип действия Ш2-ХМВ-02
