- •Глава 1. Основные свойства строительных материалов
- •§ 1. Физические свойства
- •§ 2. Механические свойства
- •§ 3. Химические свойства
- •Глава 2 материалы из древесины
- •§ 3 Основные сведения о древисине
- •§ 5. Древесные породы, применяемые в строительстве
- •§ 6. Физические и механические свойства древесины
- •§ 7. Пороки древесины
- •§ 8. Способы повышения долговечности деревянных конструкций
- •§ 9. Виды лесоматериалов и изделий из древесины
- •Глава 3. Природные каменные материалы
- •§ 10. Горные породы и их классификация
- •§ 11. Породообразующие минералы
- •§ 12. Горные породы, применяемые в строительстве
- •§ 13. Добыча и обработка природных каменных материалов
- •§ 14. Свойства и виды природных каменных материалов и изделий
- •§ 15. Способы защиты природных каменных материалов от разрушения
- •Глава 4. Керамические материалы
- •§ 16. Основные сведения о керамических материалах и изделиях и их классификация
- •§ 17. Сырье для производства керамических материалов
- •§ 19. Стеновые керамические материалы и изделия
- •§ 20. Керамические облицовочные материалы
- •§ 21. Керамические материалы и изделия специального назначения
- •Глава 5. Стекло и стеклокристаллические материалы
- •§ 22. Основные сведения о стекле
- •§ 23. Листовое стекло
- •§ 24. Изделия из стекла
- •§ 25. Ситаллы и шлакоситаллы
- •§ 26. Литые каменные изделия
- •Глава 6. Металлы в строительстве
- •§ 27. Металлы и их классификация
- •§ 28. Основы производства чугуна и стали
- •§ 30. Виды и свойства сталей
- •§ 31. Изделия из стали
- •§ 32. Цветные металлы и их сплавы
- •§ 33. Защита металлов от коррозии и огня
- •Глава 7. Минеральные вяжущие вещества
- •§ 34. Основные сведения о минеральных вяжущих и их классификация
- •§ 35. Строительная воздушная известь
- •§ 36. Гипсовые вяжущие вещества
- •§ 37. Магнезиальные вяжущие вещества
- •§ 38. Жидкое стекло и кислотоупорный цемент
- •§ 39. Гидравлическая известь
- •§ 40. Портландцемент
- •§ 41. Разновидности портландцемента
- •§ 42. Портландцементы с активными минеральными добавками
- •§ 43. Специальные цементы
- •§ 44. Транспортирование и хранение цементов
- •Глава 8. Бетоны
- •§ 45. Общие сведения о батонах и их классификация
- •§ 48. Материалы для тяжелого бетона
- •§ 47. Свойства бетонной смеси
- •§ 48. Основные свойства бетона
- •§ 49. Подбор состава бетона
- •§ 50. Приготовление, транспортирование и укладка бетонной смеси
- •§ 51. Специальные виды тяжелых бетонов
- •§ 52. Легкие бетоны на пористых заполнителях
- •§ 53. Ячеистые бетоны
- •Глава 9. Сборные железобетонные и бетонные строительные изделия
- •§ 54. Общие сведения о железобетоне
- •§ 55. Виды бетонных и железобетонных изделий
- •§ 56. Производство железобетонных изделий
- •57. Транспортирование и складирование железобетонных изделий
- •Глава 10. Строительные растворы
- •§ 58. Виды строительных растворов
- •§ 59. Свойства растворных смесей и растворов
- •§ 60. Растворы для каменной кладки и монтажа полносборных зданий
- •§ 61. Отделочные растворы
- •§ 62. Специальные растворы
- •§ 63. Приготовление н транспортирование растворов
- •Глава 11. Искусственные каменные материалы и изделия на основе минеральных вяжущих веществ
- •§ 64. Силикатные материалы и изделия
- •§ 65. Гипсовые и гипсобетонные материалы и изделия
- •§ 66. Асбестоцементные изделия
- •§ 67. Изделия на основе магнезиальных вяжущих
- •Глава 12. Битумные и дегтевые вяжущие и материалы на их основе
- •§ 68. Битумные вяжущие
- •§ 69. Дегтевые вяжущие
- •§ 70. Асфальтовые и дегтевые растворы и бетоны
- •§ 71. Рулонные кровельные материалы
- •§ 72. Кровельные и гидроизоляционные мастики
- •§ 73. Гидроизоляционные материалы
- •§ 74. Герметизирующие материалы
- •Глава 13. Строительные материалы и изделия на основе полимеров
- •§ 75. Состав и свойства пластических масс
- •§ 76. Материалы для покрытия полов
- •§ 77. Конструкционные и отделочные материалы
- •§ 78. Погонажные изделия
- •§ 79. Трубы и санитарно-технические изделия
- •§ 80. Мастики и клеи
- •Глава 14. Теплоизоляционные и акустические материалы
- •§ 81, Виды и свойства теплоизоляционных материалов
- •§ 82. Органические теплоизоляционные материалы
- •§ 83. Неорганические теплоизоляционные материалы
- •§ 84. Акустические материалы
- •Глава 15. Лакокрасочные материалы
- •§ 85. Пигменты и наполнители
- •§ 86. Связующие вещества
- •§ 87. Красочные составы
- •§ 88. Вспомогательные материалы
- •§ 89. Оклеечные материалы
§ 82. Органические теплоизоляционные материалы
Органические теплоизоляционные материалы в зависимости от природы исходного сырья можно условно разделить на два вида: материалы на основе природного органического сырья (древесина, отходы деревообработки, торф, однолетние растения, шерсть животных и т. д.), материалы на основе синтетических смол, так называемые теплоизоляционные пластмассы.
Теплоизоляционные материалы из органического сырья могут быть жесткими и гибкими. К жестким относят плиты древесноволокнистые, древесностружечные, фибролитовые, арболитовые, камышитовые и торфяные, к гибким — строительный войлок и гофрированный картон. Эти теплоизоляционные материалы отличаются низкой водо- и биостойкостыо.
Древесноволокнистые теплоизоляционные плиты получают из отходов древесины, а также из различных сельскохозяйственных отходов (солома, камыш, костра, стебли кукурузы и др.). Процесс изготовления плит состоит из следующих основных операций: дробление и размол древесного сырья, пропитка волокнистой массы связующим, формование, сушка и обрезка плит.
Древесноволокнистые плиты выпускают длиной 1200—2700, шириной 1200—1700 и толщиной 8—25 мм. По плотности их делят на изоляционные (150—250 кг/м3) и изоляционно-отделочные (250—350 кг/м3). Теплопроводность изоляционных плит 0,047—0,07, а изоляционно-отделочных—0,07—0,08 Вт/(м-°С). Предел прочности плит при изгибе составляет 0,4—2 МПа. Древесноволокнистые плиты обладают высокими звукоизоляционными свойствами.
Изоляционные и изоляционно-отделочные плиты применяют для тепло- и звукоизоляции стен, потолков, полов, перегородок и перекрытий зданий, акустической изоляции концертных залов и театров (подвесные потолки и облицовка стен).

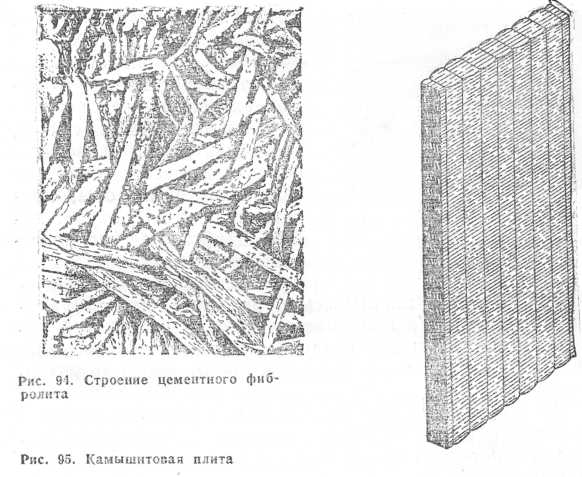

Фибролитовые плиты выполняют методом прессования массы, состоящей из древесной шерсти и цементного теста. Древесную шерсть изготовляют из отходов древесины на древошерстяных станках. Она имеет вид тонких ленточек длиной 400—500 и шириной 4—7 мм. В цементном фибролите (рис. 94) древесная шерсть является арматурой. Процесс производства фибролитовых плит несложен и состоит из следующих операций: затворе- ние портландцемента водой, смешивание цементного теста с древесной шерстью, прессование массы в формах, пропаривание плит в камерах, распалубка и сушка плит.
Длина фибролитовых плит 2400 и 3000, ширина 600 и 1200 и толщина 30—150 мм. По плотности фибролитовые плиты делят на марки от 250 до 500 кг/м3 с пределом прочности при изгибе соответственно от 0,15 до 1,8 МПа и теплопроводностью от 0,08 до 0,1 ВТ/(м-°С).
Цементно-фибролитовые плиты используют для устройства перегородок, для утепления стен и чердачных перекрытий.
Арболит изготовляют из смеси цемента, органических заполнителей, химических добавок и воды. В качестве органических заполнителей используют дробленые отходы древесных пород, сечку камыша, костру конопли или льна и т. п. Технология изготовления изделий из арболита проста и включает операции по подготовке органических заполнителей, например дробление отходов древесных пород, смешивание заполнителя с цементным раствором, укладку полученной смеси в формы и ее уплотнение, твердение отформованных изделий.
Арболит характеризуется невысокой плотностью — менее 700 кг/м3, прочность при сжатии колеблется от 0,5 до 3,5 МПа, теплопроводность его 0,1—0,22 Вт/(м-°С). Он обладает рядом ценных строительных качеств: биостоек, трудносгораем, морозостоек, хорошо пилится и сверлится. Изделия из арболита в виде плит и панелей применяют для возведения навесных и самонесущих стен и перегородок, а также в перекрытиях и покрытиях преимущественно сельских зданий различного назначения.
Камышитовые плиты (рис. 95) производят путем прессования на станках стеблей камыша и прошивки их в поперечном направлении оцинкованной проволокой. Длина плиты 2400—2800, ширина 500—1500 и толщина 30— 100 мм. По плотности плиты выпускают трех марок: 175, 200 и 250, теплопроводность их 0,06—0,09 Вт/(м-°С), влажность по массе не более 18 %,
Из камышитовых плит устраивают каркасные стены и внутренние перегородки, они служат также для утепления перекрытий жилых малоэтажных зданий и сельскохозяйственных построек.
Строительный войлок изготовляют из шерсти животных в виде прямоугольных полотнищ длиной 1000—2000, шириной 500—2000 и толщиной 12 мм. Плотность войлока 150 кг/м3, теплопроводность—около 0,06 Вт(м-°С).
Войлок применяют для утепления стен и потолков, оконных и дверных коробов и др. Специфический недостаток войлока —то, что он является средой для размножения моли, поэтому войлок следует пропитывать 3 %-ным раствором фтористого натрия.
Теплоизоляционные материалы из пластмасс. В последние годы создана довольно большая группа новых теплоизоляционных материалов из пластмасс. Сырьем
Рис. 96. Блок пенополистирола
для их изготовления служат термопластичные (иолнстн- рольные, поливинилхлоридные, полиуретановые) и термореактивные (мочевино- формальдегидные) смолы, газообразующие и вспенивающие вещества, наполнители, пластификаторы, красители и др. В строитель-
наибольшее распрост
ранение в качестве тепло-и звукоизоляционных материалов получили пластмассы пористо-ячеистой структуры. Образование в пластмассах ячеек или полостей, заполненных газами или воздухом, вызвано химическими, физическими или механическими процессами или их сочетанием.
В зависимости от структуры теплоизоляционные пластмассы могут быть разделены на две группы: пено- пласты и поропласты. Пенопластами называют ячеистые пластмассы с малой плотностью и наличием несообщаю- щихся между собой полостей или ячеек, заполненных газами или воздухом. Поропласты, — пористые пластмассы, структура которых характеризуется сообщающимися между собой полостями. Наибольший интерес для современного индустриального строительства представляют пенополистирол, пенополивинилхлорид, пенополиуретан и мипора. Пенополистирол — материал в виде белой твердой пены с равномерной замкнутопористой структурой (рис. 96). Пенополистирол выпускают марки ПСБС в виде плит размером 1000X500X100 мм и плотностью 25—40 кг/м3. Этот материал имеет теплопроводность 0,05 Вт/(м-°С), максимальная температура его применения 70 °С. Плиты из пенополистирола применяют для утепления стыков крупнопанельных зданий, изоляции промышленных холодильников, а также в качестве звукоизолирующих прокладок.
Пенополивинилхлорид — материал в виде желтозатой твердой пены с равномерной замкнутопористой структурой. Иготовляют его из сложных композиций на основе поливинилхлоридной смолы. Пенопласт производят в виде плит размером 500X750, толщиной 35—70 мм. Физико-механические свойства пенополивинилхлорида харак-
теризуются следующими величинами: плотность 95—195 кг/м3, теплопроводность 0,06 Вт/ (м -°С), водопоглощение за 24 ч не более 0,3 %, теплостойкость ограничена (70 °С). Плиты из пенополивинилхлорида предназначены для тепловой изоляции строительных конструкций, холодильного оборудования и трубопроводов.
Пенополиуретан — вспученная легкая пластмасса, технологический процесс получения которой включает подготовку полимерной композиции, вспенивание, изготовление блоков, раскрой на плиты и выдерживание. Пенополиуретан может быть жестким и эластичным. Плотность жесткого пенополиуретана 50—60 кг/м3; теплопроводность 0,03 — 0,04 Вт/(м-°С), теплостойкость до 70 °С. Благодаря наличию в структуре материала, кроме замкнутых пор, еще и некоторого количества сообщающихся пор пенополиуретан обладает высокими звукопоглощающими свойствами.
Жесткий пенополиуретан в виде плит используют в качестве внутреннего слоя стеновых навесных панелей, звукоизоляции перекрытий, стен, в виде сегментов и скорлуп— для теплоизоляции сетей горячего и холодного водоснабжения магистральных трубопроводов и т. д. Эластичный пенополиуретан в виде прокладок применяют для герметизации горизонтальных и вертикальных стыков панелей. t
Мипора, получаемая из мочевино-формальдегидной смолы, представляет собой пористый материал белого цвета, по внешнему виду похожий на отвердевшую пену. Плотность мипоры 40—60 кг/м3, теплопроводность 0,06 Вт/ (м • °С). Она обладает теплостойкостью до 110 °С и высокими звукоизоляционными свойствами. К недостаткам мипоры следует отнести высокую1 гигроскопичность и низкую прочность (она легко крошится).
Мипора широко распространена для устройства изоляции конструкций холодильников и как теплозвукоизоляционный материал для заполнения каркасных конструкций, изоляции трубопроводов и т. д.
Сотопласты — теплоизоляционные материалы с ячейками, напоминающими форму пчелиных сот. Стенки ячеек могут быть выполнены из различных листовых материалов (крафт-бумаги, хлопчатобумажной ткани, стеклоткани и др.), пропитанных синтетическими полимерами. Сотопласты изготовляют в виде плит длиной 1—1,5м, шириной 550—650 и толщиной 300—350 мм. Их плотность
30—100 кг/м3, теплопроводность 0,046—0,058 Вт/(м -°С), прочность при сжатии 0,3—4 МПа. Применяют сотеплас- ты как заполнитель трехслойных панелей. Теплоизоляционные свойства сотопастов повышаются в результате заполнения сот крошкой мипоры.
