§ 76. Материалы для покрытия полов

В настоящее время в строительстве для покрытия по­лов широко распространены полимерные рулонные и плиточные материалы. Кроме того, их используют для устройства бесшовных монолитных полов.

Полимерные материалы в несколько раз легче дере­вянных и керамических покрытий, они прочны, биостой­ки и гигиеничны, а также имеют красивый внешний вид и небольшое водопоглощение. Полы из рулонных мате­риалов экономичны и полностью отвечают требованиям индустриализации строительства.

Рулонные материалы для покрытия полов изготовля­ют на основе различных синтетических полимеров с вве­дением наполнителей, пластификаторов и пигментов. Их разделяют на линолеумы и синтетические ковровые по­крытия. По виду исходного полимера различают линоле­умы поливинилхлоридные, глифталевые, коллоксилино- вые, резиновые (релин) и др., по структуре — безоснов- ные и с упрочняющей или тепло- и звукоизолирующей основой, однослойные и многослойные, но фактуре лице­вой поверхности — с гладкой, рифленой и ворсистой (для ковровых покрытий) поверхностью, по цвету — одноцвет­ные и многоцветные.

Рулонные полимерные материалы для покрытия по­лов хорошо сопротивляются истиранию, обладают ма­лым водопоглощением, высокой упругостью и другими положительными свойствами. Лицевая поверхность лино- леумов должна быть гладкой, глянцевой или полумато- вой, без пятен, царапин, вмятин, раковин и бугорков. Од­ноцветный линолеум должен иметь ровный, одинаковый тон по всей поверхности. Многоцветный линолеум дол­жен быть глубоко покрашен, т. е. рисунок должен про­ходить сквозь всю толщину слоя износа, быть четким. Цвет линолеума не должен изменяться под воздействием света, воздуха и воды.

Полы покрывают линолеумом только после окончания всех отделочных работ. Большая часть дефектов линоле­умных полов является результатом повышенной влажно­сти основания, его загрязненности и неровности. Линоле­ум эластичен, поэтому он воспринимает даже незначи­тельные выпуклости и вогнутости основания, в связи с чем особое внимание следует обращать на качество под­готовки основания.

Рулоны линолеума хранят в вертикальном положении в сухом помещении при температуре не ниже 10 °С. Если линолеум был доставлен с более низкой температурой, его выдерживают в помещении не распаковывая в тече­ние 1 сут. За несколько суток до настилки линолеум рас­катывают, чтобы ликвидировать волнистость, образовав­шуюся при хранении в рулонах.

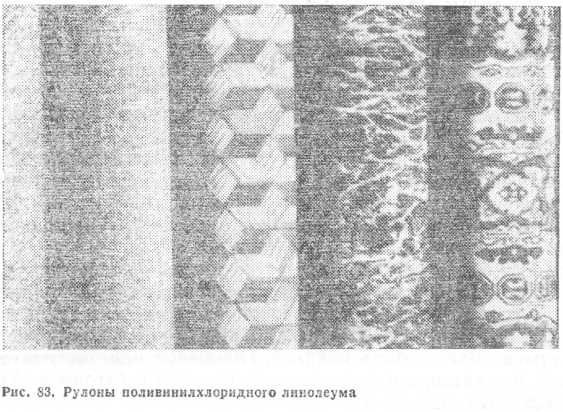

Поливинилхлоридный линолеум изготовляют на тка­невой основе или безосновный (рис. 83). Безосновный ли­нолеум может быть одно-, двух- и многослойным. Кроме того, производят теплозвукоизоляционный линолеум на пористой или войлочной основе.

Рис. 84. Наклейка линолеума на Рис. 85. Линолеум на войлочной холодной мастике основе

Линолеум (безосновный и на тканевой основе) накле­ивают при помощи битумно-резиновой, кумароно-каучу- ковой и других холодных мастик, клея КН-2, КН-3 и др. (рис. 84). С целью обеспечить монолитную наклейку ли­нолеума и создать герметически закрытый шов кромки поливинилхлоридного линолеума сваривают специаль­ным инструментом.

Поливинилхлоридный линолеум на теплозвукоизоля­ционной основе — наиболее индустриальный вид покры­тия в массовом полносборном домостроении. Два основ­ных вида линолеума этого типа — на войлочной (рис. 85) или синтетической вспененной основе — применяют для устройства полов в помещениях с повышенными тре­бованиями к звукоизоляции (от ударного шума) и тепло- усвоению: в жилых помещениях, номерах гостиниц, в об­щественных зданиях и других помещениях с нормальным влажностным режимом эксплуатации. В последние годы поливинилхлоридный линолеум на войлочной основе рас­краивают и сваривают на заводе и в виде ковра разме­ром на комнату доставляют на строительную площадку. Их можно укладывать непосредственно на несущую же­лезобетонную панель междуэтажного перекрытия.

Глифталевый (алкидный) линолеум выпускают на тканевой основе в виде полотнищ длиной не менее 20 м, шириной 1800—2000 и толщиной 2,5—5 мм. Он может быть одноцветным (различного цвета) или многоцветным (с печатным рисунком). Его теплозвукоизоляционные свойства несколько выше, чем у поливинилхлоридного линолеума. Глифталевый линолеум служит для устрой­ства полов служебных помещений.

Коллоксилиновый (нитроцеллюлозный) линолеум представляет собой безосновный рулонный материал. Промышленность поставляет его рулонами длиной 20 м, шириной 1000—1600 и толщиной 2—4 мм. Цвет линолеу­ма обычно красный или коричневый с различными от­тенками. Этот линолеум свето- и влагоустойчив, морозо­стоек, обладает большой гибкостью и упругостью, имеет низкую истираемость, не выделяет летучих соединений. Однако к его недостаткам следует отнести неудовлетво­рительные теплозащитные свойства, поэтому коллокси­линовый линолеум применяют только в служебных поме­щениях.

Резиновый линолеум (релин)—двухслойный рулон­ный материал, в котором в качестве основного подстила

Рис. 88. Синтетические ворсовые ковры

ющего слоя используют вулканизированную смесь дроб­леной старой резины и нефтяного битума с некоторым количеством асбеста и отходов хлопчатобумажного во­локна. Верхний лицевой слой релина, более тонкий (1— 1,5 мм) и прочный, состоит из цветной резины на синте­тическом каучуке с наполнителями.

Длина рулонов релина не менее 12 м, ширина 1000— 1600 и толщина 3 и 5 мм. Релин изготовляют также на теплозвукоизоляционной пористой основе толщиной 4— 6 мм. Поверхность релина гладкая цветная однотонная или имитирующая мрамор с разноцветными прожилка­ми. Он эластичен, водо-, кислото- и щелочестоек, а также износоустойчив. Полы из релина не накопляют статичес­кого электричества и исключают этим возможности ис­крения. Релин употребляют для устройства полов во вспомогательных помещениях и коридорах общественных и промышленных зданий, а также в помещениях с повы­шенным влажностным режимом эксплуатации.

Синтетический ворсовый ковер на вспененной латекс­ной основе— двухслойный рулонный материал, в кото­ром верхнее износостойкое покрытие выполнено из по­лиамидной (капроновой) ткани, а подоснова — из вспе­ненного натурального или синтетического латекса (рис. 86). При общей толщине коврового покрытия 8 мм высо­та капронового ворса 3 мм, а толщина вспененной латек-

ной основы — 5—6 мм. Вор­совый ковер изготовляют в виде полотнищ длиной до 12 м, шириной от 1000 до 4000 и толщиной 8 мм, ко­торые свертывают в руло­ны. Цвет ворса может быть весьма разнообразным.

Синтетический ворсовый ковер отличается высокими акустическими и теплоизо­ляционными свойствами, он стоек к истиранию и другим механическим воздействиям, допускает влажную очист­ку. Ворс такого ковра не за­горается от открытого пламени, а лишь плавится.

Синтетические ковровые материалы, склеенные в по­лотнища размером на комнату, настилают насухо на под­готовленное основание и закрепляют по периметру поме­щения плинтусом особого профиля. Это сводит к мини­муму трудозатраты на их укладку.

Синтетическими ворсовыми коврами покрывают полы в читальных залах, аудиториях, номерах гостиниц, кон­цертно-театральных залах и т. д.

Ворсово-прошивные (тафтинговые)—нетканые ковры благодаря простой и дешевой технологии очень широко распространены. Они представляют собой полотнища или дорожки шириной до 450 см с петлевым или разрезным ворсом.

Иглопробивные войлочные ковры — рулонный мате­риал, состоящий из одного или нескольких слоев воло­кон. Некоторые виды войлочных ковров состоят из трех или четырех слоев. Толщина войлочных ковров 2—6 мм.

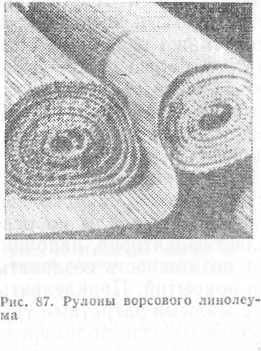

Ворсолин (ворсовый линолеум)—нетканый двухслой­ный рулонный материал, верхним слоем которого явля­ется петельный ворс из синтетической (полипропилено­вой) пряжи, нижний слой — поливинилхлоридная пленоч­ная основа (рис. 87). Полотнища ворсолина длиной 12— 20 м, шириной 1000 и толщиной 4—6 мм свертывают в рулоны и в таком виде доставляют на строительство. В зависимости от цвета петельного ворса ворсолин имеет различную расцветку.

Ворсолин характеризуется высоким звукопоглощение ем, хорошими теплотехническими качествами, износо­стойкостью и гигиеничностью. Склеенны^ между собой полотнища ворсолина образуют ковер размером на ком­нату, который может быть уложен насухо непосредствен­но на железобетонную панель перекрытий и закреплен по периметру плинтусом. Ворсолином покрывают полы в помещениях с повышенными акустическими и теплотех­ническими требованиями.

Плиточные материалы. В настоящее время для по­крытия полов широко используют разнообразные пли­точные материалы на основе синтетических полимеров, пластификаторов, наполнителей и пигментов. Плитки да­ют возможность создавать самые разнообразные рисун­ки покрытий. Приклеивать и заменять их новыми просто и с малыми затратами труда. На их производство расхо­дуется меньше полимеров, чем на изготовление анало­гичных рулонных материалов. Плитки удобно транспор­тировать и хранить. При укладке полов из плиток прак­тически нет отходов материала. Полы из плиток обладают долговечностью, химической стойкостью и малой ис­тираемостью, однако из-за большого количества швов они менее гигиеничны и более трудоемки, чем полы из рулонного материала.

В зависимости от вида сырья плиточные материалы для покрытия полов разделяют на поливинилхлоридные, кумароновые и резиновые.

Поливинилхлоридные плитки изготовляют одноцвет­ными или с мраморовидной окраской размерами 300Х Х300 и 200x200 мм при толщине 1,5—3 мм. Они обла­дают водостойкостью, устойчивостью к действию слабых растворов кислот и минеральных масел, кроме того, они характеризуются большим сопротивлением истиранию, продавливанию, большой упругостью и огнестойкостью. Недостаток поливинилхлоридных плиток — низкие тепло­защитные свойства.

Поливинилхлоридные плитки рекомендуется приме­нять в кухнях и вспомогательных помещениях жилых и общественных зданий, а также в бытовых и некоторых производственных помещениях промышленных зданий. Основания под поливинилхлоридные плитки желательно делать теплыми из древесноволокнистых или древесно­стружечных плит.

Кумароновые плитки выполняют размерами 300Х Х300 и 200x200 мм при толщине 3—4 мм. Они доста­

Рис. 88. Наклейка плиток на хо­лодной мастике

точно прочны, водостойки, хорошо сопротивляются ис­тиранию и продавливанию, гигиеничны и химически стойки, однако имеют низ­кие теплозащитные свойст- v ва. Эти плитки используют для покрытия полов в кори­дорах общественных зданий, а также в помещениях с ин­тенсивным движением лю­дей. Не рекомендуется даннкях с влажным и горячим режимами производства.

Резиновые плитки получают из тех же компонентов, что и релин, размерами 300X300 и 500X500 мм при тол­щине 3,5 и 10 мм. Они водо-, кислою-, термо- и щелоче­стойки, обладают малой тепло- и звукопроводностью, стойки к истиранию, упруги и эластичны. Покрытия из резиновых плиток достаточно гигиеничны, экономичны в эксплуатации, имеют хорошие декоративные каче­ства.

Резиновые плитки предназначены для покрытия полов в промышленных и общественных зданиях, а также в по­мещениях с влажным режимом эксплуатации.

Для наклейки плиток применяют битумно-резиновую или кумароно-каучуковую мастику, которую наносят зубчатым шпателем на основание пола и на тыльную сторону плиток слоем толщиной не более 0,5 мм. После нанесения мастики плитку подносят к месту укладки и опускают, прижимая к слою мастики (рис. 88).

Поливинилхлоридные плитки доставляют на строи­тельство в комплекте с клеем КН-2, который обеспечива­ет надежное приклеивание плиток. После настилки пли­точных полов следует немедленно удалить с лицевой по­верхности плиток остатки и капли мастики при помощи растворителя (ацетон, бензин и др.), после чего рекомен­дуется покрыть плиточный пол бесцветными пастами для придания ему блеска.

Материалы для бесшовных монолитных полов. Бес­шовные монолитные полы устраивают, нанося на основа­ние один или несколько слоев мастичных составов, при­готовленных из синтетических связующих, наполнителей

и пигментов. В качестве связующих используют карба-

мидные, полиэфирные и другие смолы.

При выполнении монолитных полов необходимо, что­бы покрытия пола не имели стыков, наплывов, раковин и шероховатостей, цвет покрытия должен быть однород­ным. Бесшовные монолитные полы прочны, износоустой­чивы, эластичны, гигиеничны, имеют хороший внешний вид и удобны в эксплуатации.

В зависимости от исходных материалов бесшовные монолитные полы разделяют на поливинилацетатные, по- лимерцементные и пластбетонные.

Поливинилацетатные полы устраивают в помещениях общественных зданий и предприятий легкой, пищевой и приборостроительной промышленности, где по техноло­гическому режиму производства предъявляются повышен­ные требования к чистоте пола. Нельзя использовать данный вид покрытий для полов в помещениях с повы­шенным влажностным режимом, а также в производст­венных помещениях с ударными нагрузками на пол.

Полимерцементные и пластбетонные покрытия обла­дают высокой прочностью, стойкостью к истиранию, хо­рошим сцеплением с основанием, водонепроницаемостью и гигиеничностью. Они целесообразны в помещениях об­щественных и промышленных зданий с повышенными эксплуатационными нагрузками, а также там, где воз­можно воздействие на покрытие минеральных масел.
