§ 59. Свойства растворных смесей и растворов

Строительные растворы по существу являются мелко­зернистыми бетонами, поэтому по аналогии с бетонами перед изучением свойств строительных растворов следу­ет рассмотреть свойства свежеприготовленных раствор­ных смесей.

Свойства растворных смесей. Основным свойством растворной смеси является удобоукладываемость, под которой понимают способность смеси укладываться на поверхности тонким однородным слоем. Удобоукладываемость смесей зависит от степени их подвижности и во­доудерживающей способности.

Подвижностью растворной смеси называют ее спо­собность легко растекаться по поверхности камня тон­

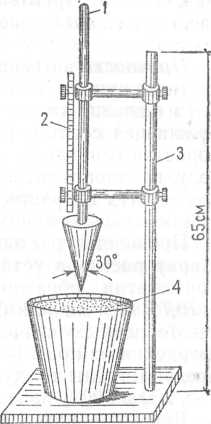

Рис. 72. Стандартный конус для определения подвижно­сти растворной смеси

1 — подвижный стержень с конусом; 2 — линейка с де­лениями; 3 — штатив; 4 — сосуд с растворной смесью

ким слоем и заполнять все неров­ности основания. Степень под­вижности растворной смеси опре­деляют при помощи стандартно­го конуса (рис. 72) массой 300 г с углом вершины 30° и высотой 15 см. Конус погружают в рас­творную смесь вершиной: чем больше глубина его погружения, тем большей подвижностью об­ладает растворная смесь. За по­казатель подвижности принимают глубину погружения конуса (в см).

Степень подвижности смеси зависит от количества воды за- тв орения, от состава и свойств ис­ходных материалов. Для повыше­ния подвижности растворных сме­сей в их состав вводят пластифи­цирующие минеральные добавки, а также поверхностно-активные вещества. Пластифицирующие добавки позволяют достигать требуемую подвижность раствор­ной смеси при меньшем расходе воды и цемента, т. е. получать растворы большей проч­ности или экономить цемент.

Рабочую подвижность раствора в летних и зимних ус­ловиях принимают в зависимости от его назначения и вида стенового материала.

Водоудерживающей способностью называют свойство растворной смеси удерживать воду при укладке ее на пористое основание и не расслаиваться в процессе транс­портирования. В том случае, когда растворная смесь об­ладает хорошей водоудерживающей способностью, час­тичное отсасывание воды уплотняет растворную смесь в кладке, что повышает прочность раствора. Водоудержи­вающая способность зависит от соотношения составных частей растворной смеси. Она повышается при увеличе­нии расхода цемента, замене части цемента известью, введении высокодисперсных добавок (зол, глин и др.), а также некоторых поверхностно-активных веществ.

Свойства строительных растворов. Основные свойст­ва строительных растворов — прочность и морозостой­кость.

Прочность затвердевшего раствора зависит от актив­ности вяжущего, водоцементного отношения, длительно­сти и условий твердения (температуры и влажности ок­ружающей среды). При укладке растворных смесей на пористое основание, способное интенсивно отсасывать воду, прочность затвердевших растворов значительно вы­ше, чем тех же растворов, уложенных на плотное основа­ние.

Прочность раствора характеризуется его маркой. Марку раствора устанавливают по пределу прочности при сжатии образцов в виде кубов размером 70,7Х Х70,7х70,7 мм или балочек размером 40X40X160 мм, изготовленных из растворной смеси после 28-суточного твердения их при 15—25 °С. Для строительных растворов предусмотрены следующие марки: 4, 10, 25, 50, 75, 100, 150, 200 и 300.

Растворы, как и бетон, при нахождении в нормаль­ных условиях способны-твердеть и набирать прочность в течение длительного времени. Например, средняя проч­ность раствора в возрасте 7 сут составляет 40—50 % марочной, 14 сут—60—75 %, 60 сут —120% и 90 сут — 130%. Если твердение цементных и смешанных раство­ров происходит при температуре, отличной от 15°С, то величину относительной прочности этих растворов при­нимают по специальным таблицам.

При применении растворов на шлакопортландцементе и пуццолановом портландцементе следует учитывать резкое замедление нарастания прочности при темпера­туре твердения ниже 10°С, а при температуре ниже 0°С их твердение практически прекращается.

Морозостойкость затвердевшего раствора характери­зуется следующими марками: Мрз 10, 15, 25, 35, 50, 100, 150, 200 и 300. Требуемую марку раствора получают расчетом и подбором состава. Проверяют морозостой­кость раствора путем испытания образцов-кубов в моро­зильных камерах.
