§ 55. Виды бетонных и железобетонных изделий

Бетонные и железобетонные изделия в настоящее вре­мя применяют во всех областях строительства. Эти изде­лия классифицируют по назначению, виду бетона, строе­нию, способу армирования и другим признакам.

По назначению сборные железобетонные изделия раз­деляют на четыре основные группы: для жилых и граж­данских зданий, для промышленных зданий, для инже­нерных сооружений и различного назначения.

Изделия для жилых и гражданских зданий. При воз­ведении жилых и гражданских зданий используют следу­ющие виды сборных железобетонных изделий: для фун­даментов и подземных частей зданий, для каркасов зда­ний, для перекрытий и покрытий, для сборных лестниц, стеновые блоки и панели и др.

Изделия для фундаментов и подземных частей зда­ний. Для возведения фундаментов и подземных частей зданий служат фундаментные блоки, блоки стен подвала, сваи и другие изделия.

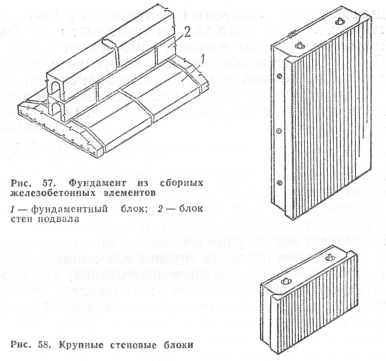

Фундаментные блоки (рис. 57) изготовляют из тяже­лого бетона марок М200, М250 и М 300, армируют их плоскими сварными сетками.

Блоки стен подвала сплошные и пустотелые (см. рис. 57) выполняют из тяжелого бетона марок М 100 и Ml50 прямоугольной формы и следующих размеров: длиной до 2,5 м, толщиной до 500 мм и высотой 700 мм. На торцевых сторонах блока делают пазы, заполняемые раствором при монтаже стен подвала. Пустотелые блоки экономичнее сплошных, так как при этом требуется меньше бетона.

Сваи имеют квадратное поперечное сечение размером 300X300 мм и длину 6—12 м. Изготовляют их из бетона марки М 300. Применение свайных фундаментов при воз­ведении крупноблочных и крупнопанельных зданий уско­ряет сроки строительства и снижает его стоимость.

Изделия для каркасов зданий. Каркасы жилых и гражданских зданий возводят из железобетонных колонн, ригелей и прогонов и других элементов из тяжелого бе­тона марок М 200 — М 500. Длину колонн обычно прини­мают равной высоте двух этажей здания. Колонны сое­диняют между собой с ригелями и прогонами сваркой за­кладных деталей.

Стеновые блоки и панели. Стеновые блоки (рис. 58) изготовляют из легкого бетона марок М 50 и М 100 плот­ностью не более 1200 кг/м³. Блоки наружных и внутрен­них стен делают сплошными и пустотелыми. Высоту и ширину стеновых блоков выбирают в зависимости от принятой системы разрезки зданий (двухрядная, трех­рядная и т. д.) и от мощности имеющихся подъемных механизмов (кранов).

Блоки наружных стен выполняют с отделанными (офактуренными) лицевыми поверхностями, готовыми к окраске.

Стеновые панели по назначению разделяют на панели для наружных и внутренних стен. Панели наружных стен отапливаемых зданий изготовляют преимущественно од

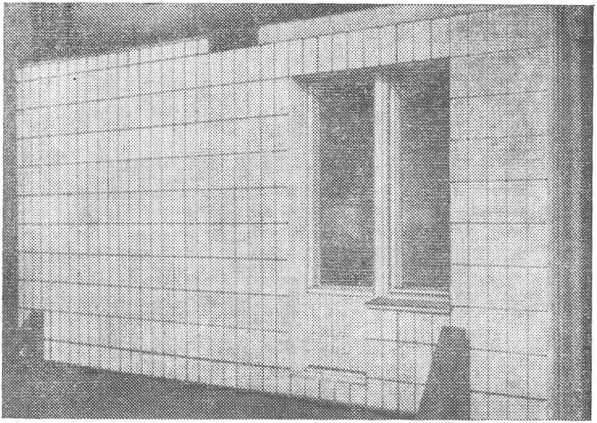

Рис. 59. Керамзитобетонная стеновая панель, облицованная керамической плиткой

послойными из легкого бетона марок М 50—М 100, плотностью 700—1000 кг/м³, а также из ячеистого бетона плотностью 550—700 кг/м³, марок М35 — М50. Длина панелей наружных стен жилых зданий 3600 и 7200 (на одну или две комнаты), высота 2900 и толщина 400 мм.

Лицевую поверхность наружных стеновых панелей отделывают декоративным слоем из раствора на цвет­ном цементе или слоем дробленого камня, стекла и др., облицовывают керамической плиткой (рис. 59), а также окрашивают атмосферостойкими красочными составами.

Панели внутренних стен изготовляют из тяжелых бе­тонов марок М150, М300. Толщина их в зависимости от конструктивных особенностей, действующих нагрузок и марки бетона, колеблется от 120 до 160 мм.

К изделиям для междуэтажных перекрытий относят настилы и панели перекрытий, которые должны обладать необходимой несущей способностью и достаточной зву­коизоляцией. Изделия шириной на всю комнату обычно называют панелями, а более узкие — плитами. Длина из­делий междуэтажных перекрытий соответствует длине

Ряс. 60. Л литы перекрытий с круг- p_HCt 61. Панель перекрытия разме- лыми (<7) и овальными (о) пусто- ром на комнату та ми

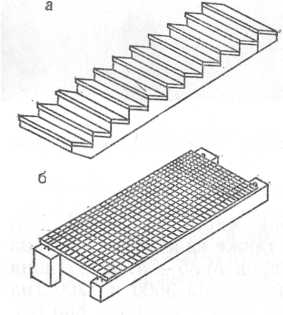

Рис. 62. Лестничный марш (а) и лестничная площадка (б)

перекрываемого пролета, т. е. расстоянию между несущими стенами, и колеблется от 3 до 6,5 м.

Плиты перекрытий выпускают с круглыми и оваль­ными пустотами (рис. 60). Пустоты снижают массу нас­тилов, повышают звукоизоляцию перекрытий и умень­шают расход бетона. Длина настилов рассчитана на про­лет в свету до 6 м, толщина настилов 220 мм, ширина их обычно 1,6—2,4 м. Плиты изготовляют из тяжелого бето­на марок М 200 и М 300 с обыкновенным или предва­рительно напряженным армированием.

Панели перекрытий по конструкции могут быть плос­кие сплошные и пустотелые с круглыми и овальными пустотами, а также ребристые. Их выполняют из тяже­лого и легкого бетона марок М 200 и М 300 с обыкно­венным или предварительно напряженным армировани­ем. При возведении крупнопанельных жилых зданий в настоящее время широко используют плоские панели пе­рекрытий размером на комнату толщиной 160 мм (рис. 61).

Изделия для покрытий. В современном жилищном и гражданском строительстве наиболее распространены два типа крыш: чердачные и бесчердачные (совмещен­ные). Чердачные крыши монтируют из железобетонных стропильных балок, панелей и плит покрытий.

Стропильные балки покрытий изготовляют обычно од­носкатными длиной 6 м из тяжелого бетона марки М300.

Панели и плиты покрытий выполняют ребристыми и плоскими из тяжелого бетона марок М200 — М 300. Дли­на панелей и плит 6, ширина 1,5—3 м.

Панель совмещенной крыши комплектуют на заводе- изготовителе из двух ребристых железобетонных пане­лей-скорлуп, уложенных ребрами внутрь. Нижняя скор­лупа служит потолком верхнего этажа дома, а верх­няя — основанием гидроизоляционного слоя кровли. Между скорлупами укладывают утеплитель (полужест- кие минераловатные плиты). Верхняя скорлупа по отно­шению к нижней имеет заданный уклон.

Изделия для сборных лестниц — лестничные марши, площадки, марши с полуплощадками и др.

Лестничные марши и площадки (рис. 62) из бетона марок М200 и М 300 армируют сварными сетками и кар­касами. Верхние поверхности площадок и проступи мар­шей выполняют из мозаичного раствора либо облицовы­вают керамическими плитами или пластмассовыми ма­териалами. Размеры маршей и площадок устанавливают в соответствии с высотой этажа и шириной лестничной клетки. Более эффективными конструкциями являются совмещенные лестничные марши и полуплощадки.

Изделия различного назначения. В современном ин­дустриальном жилищном строительстве очень часто при­меняют санитарно-технические и вентиляционные блоки, отопительные панели, санитарно-технические кабины и другие изделия заводского изготовления из железобе­тона.

Изделия для промышленных зданий. Для возведения промышленных зданий используют железобетонные из­делия и конструкции широкой номенклатуры.

Изделия для фундаментов и подземных, частей зданий промышленного назначения включают фундамент­ные блоки, железобетонные сваи, специальные фундамен­ты под колонны, фундаментные балки и др.

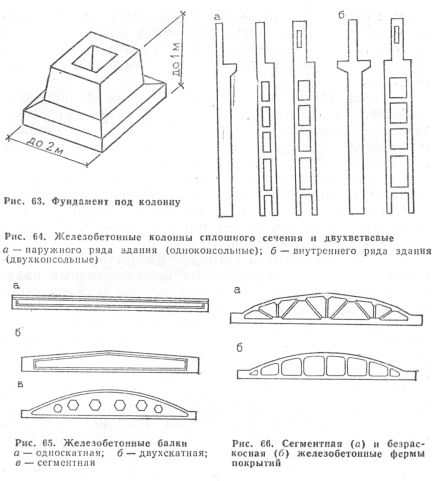

Фундаменты под колонны (рис. 63), называемые иног­да башмаками, изготовляют с размером подошвы до 2 м и высотой до 1 м из бетона марок М 150 — М300. В цент­ре фундамента имеется углубление (стакан) для уста­новки колонны. Башмаки армируют сварными карка­сами.

Фундаментные балки выпускают с трапецеидальным или тавровым поперечным сечением из бетона марок М 200 —М 400 с обычной и предварительно напряжен­ной арматурой. Высота сечения 400—600, длина балок 4300 и 11960 мм.

Изделия для каркасов зданий — колонны, подкрано­вые балки, фермы, балки покрытий и арки.

Колонны в зависимости от высоты здания проектиру­ют сплошными и решетчатыми (двухветвевыми). Их из­готовляют с квадратным, прямоугольным и тавровым поперечным сечением размерами от 300X300 до 400Х Х600 мм и более из бетона марок М200 — М 500 (рис.

3. . Для опирания подкрановых балок колонны край­них рядов снабжают одной консолью, а колонны сред­них рядов — двумя. Армируют колонны сварными кар­касами или предварительно напряженной арматурой.

Подкрановые балки таврового сечения из бетона ма­рок М400 — М500 с предварительно напряженной арма­турой служат для опирания рельсовых путей мостовых кранов. Длина их 12 м.

Балки покрытий выполняют одно- и двухскатными прямоугольного, таврового и двутаврового сечения (рис.

4. из бетона марок М400 и М 500 с предварительно на­пряженной арматурой. Длина балок 6, 9, 12 и 18 м.

Фермы и арки из бетона марок М 400 — М600 приме­няют в качестве несущих элементов покрытий пролетом 18 и 24 м. Фермы могут иметь трапецеидальную, треуголь­ную или криволинейную сегментную форму (рис. 66).

В промышленных зданиях при расстоянии между колоннами в ряду (шаге колонн) 12 м используют под­стропильные фермы длиной 12 м, служащие опорой для стропильных ферм.

Железобетонными арками перекрывают здания с про­летом до 100 м и более. Арки изготовляют со сплошной или решетчатой стенкой и, как правило, собирают из двух полуарок.

Стеновые панели для неотапливаемых зданий выпол­няют в виде ребристых плит длиной 6—12 и шириной 1,2—1,5 м, а для отапливаемых помещений — из легких бетонов, конструкция и размеры которых отличаются большим разнообразием.

Для междуэтажных перекрытий и покрытий в про­мышленном строительстве предназначены такие же из­делия, что и в жилищном строительстве. Для перекры­тий, а в отдельных случаях и для покрытий используют ребристые плиты. Для покрытий зданий больших проле­тов целесообразны оболочки.

Изделия для инженерных сооружений. Сборные же­лезобетонные изделия широко используют в транспорт-

ном, сельскохозяйственном, гидротехническом и других видах строительства.

Изделия для транспорт­ного строительства характе­ризуются большим разнооб­разием. К ним относят сбор­ные железобетонные строе­ния мостов, трубы больших диаметров, опоры контакт­ной сети электрифицирован­ных железных дорог, шпа­лы, тюбинги и др. В боль­шинстве случаев перечис­ленные изделия изготовля­ют из тяжелых бетонов марок М 300—М 500 и выше с предварительно напряженной арматурой. Кроме высокой прочности, к бетону предъявляются повышенные требо­вания в отношении морозо-, водостойкости и водонепро­ницаемости.

В дорожном строительстве применяют плиты покры­тий дорог, тротуарные плиты и бордюрные камни.

Изделия для сельскохозяйственных сооружений — элементы сборных силосных ям, башен и траншей, а так­же детали каркаса теплиц и т. п.— изготовляют из тя­желого бетона марок М 200 и М 300. При возведении в сельской местности производственных зданий, например машинно-тракторных станций, складов, употребляют те же железобетонные изделия, что и в промышленном строительстве.

Изделия для гидротехнического строительства имеют довольно широкую номенклатуру: плиты, оболочки и др. Их выполняют из тяжелого бетона марок М 200—М 400, к которому предъявляют повышенные требования по мо­розо- и водостойкости и водонепроницаемости.

К изделиям различного назначения относят железо­бетонные трубы, сборные колодцы и коллекторы, стойки под светильники, сборные ограды и пр.

Железобетонные трубы разделяют на безнапорные и напорные. Безнапорные трубы применяют для устройст­ва канализационных наружных сетей и ненапорных водо­водов. Диаметр труб 300—2500 мм. Их изготовляют из бетона марки не ниже М 300 с особыми требованиями по водонепроницаемости и коррозионной стойкости.

Железобетонные колодцы из бетона марки М 200 ис­пользуют при сооружении водосточных трубопроводов (рис. 67).

Сборные железобетонные ограды имеют хороший внешний вид и долговечны. Элементы оград изготовляют из бетона марки М 300 и выше, характеризующегося мо­розостойкостью Мрз 150—200.
