Приложение 4 акт освидетельствования скрытых работ
АКТ

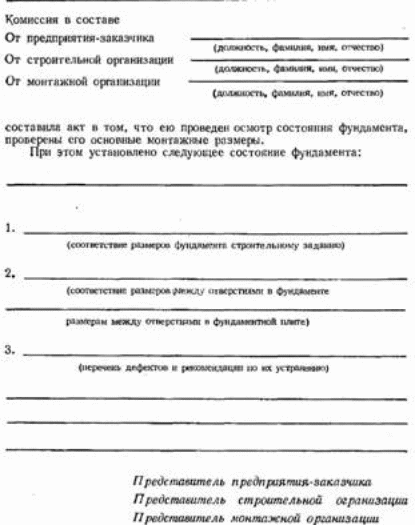

осмотра фундамента
Приложение 6
АКТ
о приемке в монтаж силового трансформатора
. Оформляется для трансформаторов III-V габаритов. Участие наладчиков обязательно для трансформаторов IV габарита и выше.
Завод- изготовитель |
Заводской номер |
Год выпуска |
Тип |
Мощность, кВ•А |
|
|
|
|
|
|
|
Комиссия в составе:
от монтажного управления _________________________________________ от пусконаладочного управления _____________________________________
от предприятия-заказчика___________________________________________
проверила весь комплекс условий, необходимых для приемки в монтаж силового трансформатора и установила:
. Хранение трансформатора и его узлов
. Дата отправки трансформатора с завода
дата прибытия трансформатора на площадку
1. Условия транспортировки трансформатора
(с маслом, без масла, с расширителем, без расширителя, уровень масла).
. Проверка герметичности уплотнений трансформаторов, транспортируемых без масла или с маслом, без расширителя:
а) по показаниям манометра (для трансформаторов, отправленных заводом-изготовителем под избыточным давлением азота или сухого воздуха);
б) по внешнему осмотру - в остальных случаях (см. приложение 7, акт 1).
. Предельный срок заливки (или доливки) маслом данного трансформатора в соответствии с инструкциями ОАХ 458.003-70 или РТМ 16.687.000-73.
. Заливка масла (временная) в трансформаторы, транспортируемые без масла или с маслом без расширителя, при задержке начала монтажа (см. п. 4.6): дата заливки;
заключение лаборатории о соответствии масла ГОСТ и возможности смешения масел (соответствует или не соответствует).
Результаты проверки характеристик изоляции трансформатора до заливки масла
(указать даты и номера протоколов проверки, а также заключение - соответствуют или не соответствуют нормам).. Состояние трансформатора и его узлов
. Результаты внешнего осмотра трансформатора и его узлов (отсутствие вмятин и других повреждений, сохранность пломб на всех кранах для масла, на герметизированных заглушках и т.д.)
. Результаты осмотра маслонаполненных вводов 110 кВ (дата прибытия, дата установки в вертикальное положение) вводов обычной конструкции; результаты контроля давления во вводах герметичной конструкции; общее состояние вводов.. Наличие всех узлов и деталей
. Результаты проверки комплектности всех узлов и деталей трансформатора по демонтажной ведомости (указать полное наименование недостающих деталей и т.п.)
Окончательная проверка комплектности и качества всех узлов и деталей производится в соответствии со СНиП III-33.33.. Обеспеченность условий для монтажа трансформатора
. Результаты проверки готовности предусмотренного проектом помещения (или портала) для ревизии (если она требуется), монтажной площадки, масляного хозяйства, подъездных путей, фундамента под трансформатор (подробно указать, что не закончено, уточненную дату сдачи монтажному управлению)
. Результаты проверки обеспечения необходимым количеством трансформаторного масла:
) всего требуется масла (с учетом дополнительного количества на технологические нужды) т;
) к моменту оформления акта имеется в наличии масла, удовлетворяющего всем требованиям ГОСТ, имеющего пробивное напряжение на 5-10 кВ выше норм, приведенных в табл. П1.6 Инструкции ВСН 342-75/ММСС СССР, удовлетворяющего требованиям на смешение (для трансформаторов, прибывших с маслом __________________________________________ т;
) недостающее количество масла (_______________т) будет выдано заказчиком монтажному управлению не позже _______________.
. Обеспеченность электроэнергией на месте монтажа трансформатора, необходимой для работы маслоочистительных аппаратов, вакуумного насоса, контрольного прогрева (или сушки) трансформатора. Заключение комиссии
На основании изложенного комиссия считает (должны быть приведены обоснованные заключения о возможности или невозможности приемки трансформатора в монтаж)
Подписи членов комиссии:
« » 20__г.
Приложение 7
Форма 2-ОРТ
ПРОТОКОЛ
определения возможности ввода в эксплуатацию силового трансформатора типа без ревизии активной части
Комиссия в составе:
от монтажного управления ______________
от пусконаладочного управления ____________________
от предприятия ___
составила настоящий протокол о нижеследующем (ненужное зачеркнуть):
. Силовой трансформатор типа завода, заводской номер
транспортирован по железной дороге (речным или морским путем) с завода-изготовителя
в следующем состоянии:
а) частично демонтированный, в собственном баке, залитый маслом ниже крышки, без расширителя;
б) частично демонтированный, в собственном баке, без масла, заполненный азотом
(или сухим воздухом) при избыточном давлении;
в) то же, как по п. «б», но с установкой для автоматической подпитки азотом.
. При внешнем осмотре трансформатора после прибытия его к месту назначения повреждений не обнаружено (см. акт 1 приложения 1 к форме 2-ОРТ).
. Выгрузка трансформатора произведена мостовым (или передвижным) краном, стационарной лебедкой, стягиванием трансформатора на шпальную клеть - без нарушений инструкции № (см. акт 2 приложения 2к форме 2-ОРТ).
Участие наладчиков обязательно для трансформаторов IV габарита и выше.
. Перевозка трансформатора от места разгрузки к месту монтажа произведена автомашиной, автотрайлером, специальными санями в соответствии с инструкцией №
(см. акт 3 приложения 3 к форме 2-ОРТ).
. Хранение трансформатора в соответствии с актом от « » 20__г. о приемке в монтаж трансформатора соответствует требованиям инструкции №.
. Произведенными измерениями и испытаниями не выявлено каких-либо повреждений трансформатора (см. протокол испытания трансформатора).
Заключение
В соответствии с ГОСТ 11677-65 (п. 12.13.2) и дополнительным ГОСТ, Инструкцией №, §, вышеуказанными актами, а также результатами измерений и испытаний (см. п. 6) следует считать, что трансформатор типа, заводской номер может быть включен в эксплуатацию без ревизии его активной части1.
Приложения к протоколу 2-ОРТ; акты 1, 2, 3.
Подписи членов комиссии:
« » 20__г.
При нарушении требований инструкции № _____________________, приведенных в пп. 2 - 6 настоящего протокола, в соответствии с § Инструкции должна быть произведена ревизия трансформатора.
Приложение 7.1
к форме 2-ОРТ
АКТ 1
осмотра трансформатора и демонтированных узлов после прибытия к месту назначения
. Надежность и состояние креплений трансформатора типа, изготовленного заводом, заводской номер, прибывшего на железнодорожной платформе (транспортере): удовлетворительное, неудовлетворительное; контрольные метки на баке трансформатора и платформе (транспортере) совпадают, не совпадают (ненужное зачеркнуть).
. Количество прибывших мест соответствует накладной и демонтажной ведомости завода-изготовителя.
. У трансформатора, прибывшего частично демонтированным, в собственном баке, залитом маслом ниже крышки, без расширителя, при внешнем осмотре установлено:
следы масла на баке трансформатора и платформе транспортера - есть, нет;
сохранность всех кранов, пробок и их уплотнений - да, нет; сохранность пломб на всех кранах для масла - да, нет; вмятины и другие повреждения на баке отсутствуют, имеются; дефекты установленных вводов (6 - 35 кВ) - отсутствуют, имеются.
. У трансформатора, прибывшего без масла: сохранность всех кранов, пробок,
сохранность пломб на всех кранах для масла - да, нет; вмятины и другие повреждения на баке, узлах охлаждения, расширителе и других демонтированных узлах - отсутствуют, имеются.
Для трансформаторов, прибывших с установкой для автоматической подпитки азотом и баллонами с азотом для поддержания избыточного давления во время хранения трансформатора, указать:
а) общее состояние установки для автоматической подпитки азотом - удовлетворительное, неудовлетворительное;
б) количество прибывших резервных баллонов с азотом шт.
в) давление азота в каждом баллоне.
. Состояние упаковки маслонаполненных вводов класса напряжения 110 кВ -
удовлетворительное, неудовлетворительное; наличие масляных пятен на упаковке - имеются, отсутствуют.
. Прочие замечания при внешнем осмотре, повреждения трансформатора и его деталей, а также нарушения в упаковке, некомплектность.
Представитель предприятия-заказчика
Представитель железной дороги (или транспортирующей организации)
'' '' _ г.
Приложение 7.2
к форме 2-ОРТ
АКТ 2
выгрузки трансформатора
. Выгрузка трансформатора типа, заводской номер, имеющего транспортную массу т, производилась мостовым (или передвижным) краном грузоподъемностью т, стационарной лебедкой, стягиванием трансформатора на шпальную клеть по рельсам, швеллерам (ненужное зачеркнуть).
. Подъем трансформатора для установки рельсов, швеллеров осуществляется гидравлическими домкратами, имевшими, н имевшими манометры и предохранительные кольца для предотвращения самопроизвольной осадки трансформатора. При этом:
а) домкраты устанавливались под специальные площадки, указанные, не указанные в габаритном чертеже заводом-изготовителем (при отсутствии указаний о местах для площадок следует приложить к акту эскиз нижней части бака трансформатора с указанием места установки домкратов);
б) подъем осуществлялся плавно, нагрузка домкратов была равномерной;
в) при очередном подъеме одной, а затем другой стороны трансформатора (если такой способ применялся) угол наклона его к вертикали не превышал
_________________ ;
г) стягивание трансформатора по рельсам, швеллерам производилось лебедкой, трактором и т.п.
Заключение
На основании изложенного следует считать, что выгрузка трансформатора типа, заводской номер произведена в соответствии с указаниями,
приведенными в инструкции №.
Произведенный осмотр трансформатора после его выгрузки показал, что трансформатор в результате выгрузки повреждений по внешнему виду не имеет, имеет
.
Представитель предприятия-заказчика
Представитель цеха предприятия, производившего выгрузку
« » 20__г.
Приложение 7.3
к форме 2-ОРТ
АКТ 3
перевозки трансформатора к месту монтажа
. Перевозка трансформатора типа__________________________, заводской номер_______________________, имевшего транспортную массу___________ т, от места разгрузки к месту монтажа производилась (ненужное зачеркнуть):
а) по шоссейным, грунтовым дорогам, имеющим, по данным геодезической съемки, наклон ________________автомашиной, автотрайлером, тракторным прицепом и другими видами транспорта _____________ грузоподъемностью т;
б) по указанным в п. «а» дорогам на специальных санях грузоподъемностью
_______________т, конструкция которых соответствует, не соответствует требованиям инструкций по перевозке безрельсовым транспортом
. Схемы разгрузки и способы крепления трансформатора при перевозке указанными в п. 1 видами безрельсового транспорта соответствуют, не соответствуют указанным выше нормалям.
. Перевозка трансформатора в пределах подстанции осуществлялась на своих каретках с катками, по железнодорожному пути.
При этом:
а) канаты были закреплены за___________________;
б) перекатка производилась электрической лебедкой, трактором и полиспастами;
в) скорость при перекатке трансформатора не превышала_______м/мин (Максимальная допустимая скорость 8 м/мин).
Перевозка трансформатора волоком или на металлическом листе запрещается.
Заключение
На основании изложенного следует считать, что перевозка трансформатора типа ___________________________________, заводской номер __________________________________
произведена в соответствии с указаниями, приведенными в инструкции № _____________.
Произведенный осмотр трансформатора после перевозки его к месту монтажа показал, что трансформатор по внешнему виду в результате перевозки повреждений не имеет.
Представитель предприятия-заказчика _____________________________
Представитель цеха предприятия,
производившего перевозку_______________________________________
Представитель монтажной организации ____________________________
« » ________20__г.
Приложение 8
ОАО «Кубаньэнерго» Филиал Юго-Западные электросети Г. Новороссийск, Восточный Мол 1, тел. 25-27-66, Телетайп 279149 «Берег» Факс: 25-27-66 Электротехлаборатория Свидетельство о регистрации №6/160 от 05.02.2003 г. ГУ «Кубаньгосэнергонадзор» |
Заказчик: ____________________ ____________________________ Адрес заказчика:______________ ____________________________ Объект:______________________ Присоединение:_______________ ____________________________ Дата измерения: «__»____200_ г. |
ПРОТОКОЛ №____
испытания силового трансформатора
. Паспортные данные:
Тип |
Предприятие-изготовитель |
Заводской номер |
Год изготовления |
Мощность, кВА |
Ток, А |
Напряжение, кВ |
Схема и группа соедин. |
Ек% |
Охлаждение |
|
|
|
|
|
|
|
|
ВН/НН |
|
|
|
|
|
|
|
|
|
|
|
. Измеритель холостого хода
Напряжение подано на выводы |
Закороч. выводы |
Подаваем. напряжен. В |
Ток, А |
Потери холостого хода, Вт |
Потери по заводским данным, Вт |
Отличие от заводских данных |
Соотв/ несоответсв |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. Проверка групп соединения обмоток.
Метод проверка: подача импульсов постоянного тока.
Выводы |
AmBm |
BmCm |
CmAm |
Выводы |
ав |
вс |
са |
АВ |
|
|
|
АВ |
|
|
|
ВС |
|
|
|
ВС |
|
|
|
СА |
|
|
|
СА |
|
|
|
Соответствует _____________________ Соответствует _____________________
. Испытания маслонаполненных вводов при Т= __ о С
Тип |
Чертёж |
Завод-ской номер |
Сопр. изол. мОм |
Основная изоляция |
Измер. вывод |
Зав. Данные Т-____оС |
Соотв/ несоотв |
|||||||||
|
|
|
|
Исп. напр. кВ |
tg δ, % |
С1 ПФ |
Исп.напр, кВ |
tg δ, % |
С1 ПФ |
Исп.напр, кВ |
tg δ, % |
С1 ПФ |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Листов - 3
Лист-1
. Сопротивление изоляции и тангенса угла диэлектрических потерь обмоток трансформатора при Т= __ оС
Схема измерения |
Сопротивление изоляции |
tg δ % |
С1 ПФ |
Заводские данные Т= ____ оС |
Приведением к заводским данным |
Соотв/ несоответсв |
||||||
|
R60 |
R15 |
Квбс |
|
|
R60 |
tg δ % |
С1 ПФ |
R60 Ом |
tg δ % |
|
|
ВН-К+СН+НН |
|
|
|
|
|
|
|
|
|
|
|
|
СН-К+ВН+НН |
|
|
|
|
|
|
|
|
|
|
|
|
НН-К+ВН+СН |
|
|
|
|
|
|
|
|
|
|
|
|
ВН+СН-К+Н |
|
|
|
|
|
|
|
|
|
|
|
|
ВН-НН-К |
|
|
|
|
|
|
|
|
|
|
|
|
. Измерение сопротивления постоянному току Rом обмоток трансформатора
.1. Сопротивление постоянному току обмотки ВН трансформатора с устройством РПН и измерение при Т= __ оС
Положение переключателя |
Сопротивление Rом, Ом |
Максимальное расхождение между фазами % |
Соотв/ несоот-ветсв |
||||
|
А-О |
В-О |
С-О |
|
|
||
1 |
|
|
|
|
соотв |
||
2 |
|
|
|
|
соотв |
||
3 |
|
|
|
|
соотв |
||
4 |
|
|
|
|
соотв |
||
5 |
|
|
|
|
соотв |
||
6 |
|
|
|
|
соотв |
||
7 |
|
|
|
|
соотв |
||
8 |
|
|
|
|
соотв |
||
9 |
|
|
|
|
соотв |
||
10 |
|
|
|
|
соотв |
||
11 |
|
|
|
|
соотв |
||
12 |
|
|
|
|
соотв |
||
Наибольшее отличие измеренного сопротивления, приведённого к заводской температуре от заводских данных на _ положений переключателя фазы_____ составляет ___
6.2. Сопротивления постоянному току обмотки СН трансформатора с устройством
переключателя |
Сопротивление Rом, Ом |
Максимальное расхожд. между фазами, % |
Соотв/ несоот-ветсв |
||||
|
Am-Bm |
Bm-Cm |
Am-Cm |
|
|
||
I |
|
|
|
|
соотв |
||
II |
|
|
|
|
соотв |
||
III |
|
|
|
|
соотв |
||
IV |
|
|
|
|
соотв |
||
V |
|
|
|
|
соотв |
||
Наибольшее отличие измеренного сопротивления, приведённого к заводской температуре от заводских данных на ____ положений переключателя фазы ____ составляет ______%.
Листов - 3
Лист - 2
.3. Сопротивление постоянному току обмотки НН трансформатора.
Обмотка |
Сопротивление Rом, Ом |
Максимальное расхожд. между фазами, % |
Соотв/ несоответсв |
||
|
а-в |
в-с |
|
|
|
НН1 |
|
|
|
|
соотв |
НН |
|
|
|
|
соотв |
. Коэффициент трансформации трансформатора Ктт
Положение перек. |
Между обмотками ВН-НН |
Ктт расч. |
Максим. расхожд. между фазами |
Соотв/ несоответсв |
||||||||||
|
АВ |
ав |
Ктт |
ВС |
вс |
Ктт |
АС |
ас |
Ктт |
|
|
|
||
1 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
2 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
3 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
4 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
5 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
6 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
7 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
8 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
9 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
10 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
11 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
12 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
13 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
14 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
15 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
16 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
17 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
18 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
19 |
|
|
|
|
|
|
|
|
|
|
|
соотв |
||
Наибольшее отличие коэффициента трансформации от расчётного значения на ___ положении переключателя фаз АВ, ВС, СА составляет _________________________
Заключение по испытанию силового трансформатора: ___________________________
Приборы, применяемые при измерении и испытании трансформатора: |
||
Мегаомметр, тип- ЭСО-202/2 |
№55761 |
дата очередной проверки 4 кв. 2004 г. |
Мост постоянного тока, тип Р-333 |
№06786 |
дата очередной проверки 4 кв. 2004 г. |
Комплект измерительный К-505 |
№2507 |
дата очередной проверки 4 кв. 2004 г. |
Мост переменного тока: тип Р-5026 |
№628 |
дата очередной проверки 4 кв. 2004 г. |
Данный протокол распространяется только на электрооборудование, подвергнутое испытанию. Запрещается перепечатка протокола без разрешения электротехлаборатории.
Измерение произвели: инженер ________________________________________
эл. монтёр _______________________________________
Протокол проверил руководитель ЭТЛ__________________________________
Листов - 3
Лист - 3
Форма 14
_____________________________________________________________________ (Министерство)(город) _____________________________________________________________________ (трест)(заказчик) _____________________________________________________________________ (монтажное управление)(объект) ______________________________________________________________200___г (участок) ПРОТОКОЛ ФАЗИРОВКИ Тип шинопровода, марка кабеля Обозначение шинопровода, номер кабельной линии по проекту Фаза А соответствует Фаза В соответствует Фаза С соответствует Фамилия и должность производящего фазировку Проверил производитель работ_____________________________ () (подпись) |
Приложение 9
__________________________________________ ЭЛ - 12
(наименование организации, предприятия)
__________________________________________
Свидетельство о регистрации № ______________ Заказчик:______________________________________
Действительно до «____»______________ 200 г. Объект:________________________________________
Лицензия Минэнерго РФ № _________________ Адрес: ________________________________________
Действительна до «____»______________ 200 г. Дата проведения измерений: до «___»______ 200 г.
