МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
ЮЖНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ
ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ЮЖНОГО ФЕДЕРАЛЬНОГО УНИВЕРСИТЕТА В г. ТАГАНРОГЕ
КАФЕДРА ЭЛЕКТРОТЕХНИКИ И МЕХАТРОНИКИ
Курсовая работа
на тему:
«Монтаж, наладка, эксплуатация и ремонт силового трансформатора»
Евтеев А.В.
Геленджик 2011 г
Содержание
Введение
. Монтаж силового трансформатора
.1 Строительно-монтажные работы
.1.1 Общая часть
Документация строительных работ
.2 Электромонтажные работы
.2.1 Общая часть
.2.2 Документация электромонтажных работ

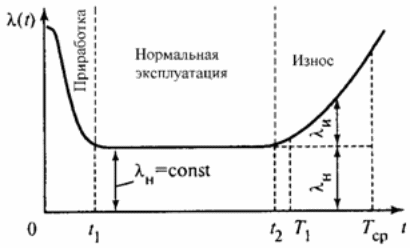

.3 Расчёт и построение кривой жизни электрооборудования
. Пуско-наладочные работы
.1 Наладка и испытания
.2 Объем приемо-сдаточных испытаний
.3 Определение условий включения трансформаторов
.4 Измерение характеристик изоляции трансформаторов
.5 Испытание повышенным напряжением промышленной частоты
.6 Проверка коэффициента трансформации
.7 Проверка группы соединений трехфазных трансформаторов и полярности выводов однофазных трансформаторов
.8 Измерение тока и потерь холостого хода
.9 Приёмо-сдаточная документация
. Эксплуатация электрооборудования
.1 Обслуживание электрооборудования
.2 Персонал. Его обязанности
. Ремонт
.1 Общая часть
.2 Документация, необходимая при подготовке и осуществлении ремонтов
. Расчёт заземляющего устройства
. Утилизация электрооборудования
Заключение
Приложение 1
Приложение 2
Приложение 3
Приложение 4
Приложение 5
Приложение 6
Приложение 7
Приложение 8
Приложение 9
Приложение 10
Список литературы
Введение
На сегодняшний день реконструкция силовых подстанций 110 кВ является весьма актуальной.
К 2008-2009 гг. в России был достигнут доперестроечный уровень потребления электроэнергии, в то время как основных фонды энергетики характеризуются значительным уровнем износа.
В работе находятся целевые программы по обеспечению электроснабжения Олимпийских объектов в ОЭС Юга и Саммита АТР в ОЭС Востока.
Долгосрочная программа развития электроэнергетики в России в связи с ростом электропотребления предполагает вложение более 1.8 трлн руб. в дальнейшую модернизацию электросетевых объектов.
Энергоэффективность стоит на первом месте в ряду пяти приоритетных направлений работы созданной в 2009 году Комиссии по модернизации и технологическому развитию экономики при Президенте РФ.
В связи с этим ежегодные суммарные объемы инвестиций в строительство и реконструкцию электросетевых объектов ОАО "ФСК ЕЭС" и ОАО "Холдинг МРСК" в период 2010-2012 гг. составят более 300 млрд. Часть этих средств уже реализована при реконструкции подстанций Тонкий Мыс, Геленджик.
.
Монтаж силового трансформатора
.1 Строительно-монтажные работы
.1.1 Общая часть
Строительно-монтажные работы включают в себя множество строительных функций: общестроительных, специализированных, погрузочных, разгрузочных, транспортных и прочих.
Организация строительного производства должна обеспечивать целенаправленность всех организационных, технических и технологических решений на достижение конечного результата - ввода в действие объекта с необходимым качеством и в установленные сроки.
Строительство каждого объекта допускается осуществлять только на основе предварительно разработанных решений по организации строительства и технологии производства работ, которые должны быть приняты в проекте организации строительства и проектах производства работ. Состав и содержание проектных решений и документации в проекте организации строительства и проектах производства работ определяются в зависимости от вида строительства и сложности объекта строительства.
Строительство объекта следует организовывать с учетом целесообразного расширения технологической специализации в выполнении строительно-монтажных работ, применения в строительстве комбинированных организационных форм управления, основанных на рациональном сочетании промышленного и строительного производства.
При организации строительного производства должны обеспечиваться:
согласованная работа всех участников строительства объекта с координацией их деятельности генеральным подрядчиком, решения которого по вопросам, связанным с выполнением утвержденных планов и графиков работ, являются обязательными для всех участников независимо от ведомственной подчиненности;
комплектная поставка материальных ресурсов из расчета на здание, сооружение, узел, участок, секцию, этаж, ярус, помещение в сроки, предусмотренные календарными планами и графиками работ;
выполнение строительных, монтажных и специальных строительных работ с соблюдением технологической последовательности технически обоснованного совмещения;
соблюдение правил техники безопасности;
соблюдение требований по охране окружающей природной среды.
До начала выполнения строительно-монтажных, в том числе подготовительных, работ на объекте заказчик обязан получить в установленном порядке разрешение на выполнение строительно-монтажных работ. Выполнение работ без указанного разрешения запрещается.
Строительство должно вестись в технологической последовательности в соответствии с календарным планом (графиком) с учетом обоснованного совмещения отдельных видов работ. Выполнение работ сезонного характера (включая отдельные виды подготовительных работ) необходимо предусматривать в наиболее благоприятное время года в соответствии с решениями, принятыми в проекте организации строительства.
К основным работам по строительству объекта или его части разрешается приступать только после отвода в натуре площадки (трассы) для его строительства, устройства необходимых ограждений строительной площадки (охранных, защитных или сигнальных) и создания разбивочной геодезической основы. До начала возведения зданий и сооружений необходимо произвести срезку и складирование используемого для рекультивации земель растительного слоя грунта в специально отведенных местах, вертикальную планировку строительной площадки, работу по водоотводу, устройству постоянных и временных внутриплощадочных дорог и инженерных сетей (канализации, водо-, тепло-, энергоснабжения и др.), необходимых на время строительства и предусмотренных проектами организации строительства и проектами производства работ.
Запрещается начинать работы по возведению надземных конструкций здания (сооружения) или его части (секции, пролета, яруса, участка, захватки и т.д.) до полного окончания устройства подземных конструкций и обратной засыпки котлованов, траншей и пазух с уплотнением грунта до плотности его в естественном состоянии или заданной проектом (за исключением подземных конструкций, возведение которых проектами производства работ предусмотрено в другие сроки).
В тех случаях, когда строительная площадка расположена на территории, подверженной воздействию неблагоприятных природных явлений и геологических процессов (сели, лавины, оползни, обвалы, заболоченность, подтопление и др.) после создания геодезической разбивочной основы до начала выполнения внутриплощадочных подготовительных работ должны быть выполнены по специальным проектам первоочередные мероприятия и работы по защите территории от указанных процессов.
При строительстве объектов в необжитых районах, а также линейных объектов большой протяженности допускается применять вахтовый метод организации строительства, предусматривающий выполнение работ силами регулярно сменяемых подразделений из состава строительных организаций, дислоцированных в обжитых районах.
Выполнение работ, требующих наличия специализированного оборудования и соответственно подготовленных кадров (искусственное химическое, криогенное и термическое закрепление слабых грунтов, бестраншейная прокладка подземных коммуникаций, монтаж высотных сооружений башенного типа, устройство химических и жаростойких покрытий и т.п.), надлежит осуществлять преимущественно специализированными строительными организациями.
При организации строительного производства должны предусматриваться своевременное строительство подъездных путей и причалов, создание складского хозяйства, развитие производственной базы строительных организаций и подготовка помещений жилищного и социально-бытового назначения и коммунального хозяйства в объеме, необходимом для нужд строительства с учетом возможностей временного использования запроектированных постоянных зданий и сооружений.
При осуществлении строительства объектов на участках сложившейся городской застройки условия производства работ с выделением опасных зон, границ и осей подземных сооружений и коммуникаций, а также схемы движения транспорта и пешеходов с обеспечением безопасных подъездов и подходов к действующим предприятиям, зданиям и сооружениям должны быть согласованы с органами государственного надзора, местной администрацией.
.1.2 Документация строительных работ
Строительно-монтажная рабочая документация:
основной комплект рабочих чертежей - документ, содержащий рабочие чертежи и другие данные, необходимые для производства определенного вида строительных и монтажных работ;
спецификация оборудования - документ, определяющий состав санитарно-технического, технологического, электротехнического и другого оборудования, предусмотренного соответствующим основным комплектом рабочих чертежей;
ведомость потребности в материалах - документ, определяющий виды и количество материалов, необходимых для выполнения строительно-монтажных работ, предусмотренных соответствующим основным комплектом рабочих чертежей;
сводная ведомость потребности в материалах - документ, определяющий виды и количество материалов, необходимых для выполнения строительных и монтажных работ по зданию (сооружению) в целом или очереди его строительства;
ведомость строительных и монтажных работ - документ, определяющий вид и объем строительных и монтажных работ, предусмотренных соответствующим основным комплектом рабочих чертежей;
сборник ведомостей строительных и монтажных работ - документ, содержащий ведомости строительных и монтажных работ, выполненные к основным комплектам рабочих чертежей на здание (сооружение) в целом или очереди его строительства;
локальная смета- документ, определяющий сметную стоимость строительных и монтажных работ, предусмотренных соответствующим основным комплектом рабочих чертежей;
объектная смета - документ, определяющий сметную стоимость строительных и монтажных работ на здание (сооружение) в целом или очереди его строительства.
В основной комплект рабочих чертежей входят:
Состав проекта
Лист утверждения
Пояснительная записка
Общие данные
Выкипировка из генерального плана, ситуационный план
Планы разводок трубопроводов, кабелей, проводов и расстановки оборудования в защищаемых помещениях, постах управления, кроссовых, станциях пожаротушения
План заземления
Разрезы, сечения, виды по планам
Зоны обнаружения извещателей, сектора обзора телекамер
Структурная схема
Схема кабельных связей
Схема электрическая принципиальная общая
Схема (таблица) электрическая подключений
Аксонометрические схемы трубных разводок
Схема расположения (блокировка отдельных конструкций, установка)
Кабельный журнал
Трубозаготовительная ведомость
Чертежи общих видов нетиповых конструкций и оборудования
Спецификация оборудования
Ведомости потребности материалов
Таблицы программирования приборов управления и контроля
Опросные листы
Расчеты (допустимы в составе ПЗ)
Пояснительная записка
Сводный сметный расчет
Объектная смета
Локальная смета
Смета на проектные работы
На каждом объекте строительства надлежит:
вести общий журнал работ;
специальные журналы по отдельным видам работ, перечень которых устанавливается генподрядчиком по согласованию с субподрядными организациями и заказчиком;
журнал авторского надзора проектных организаций (при его наличии);
составлять акты освидетельствования скрытых работ, промежуточной приемки ответственных конструкций, испытания и опробования оборудования, систем, сетей и устройств;
оформлять другую производственную документацию, предусмотренную другими строительными нормами и правилами, и исполнительную документацию - комплект рабочих чертежей с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них по согласованию с проектной организацией изменениям, сделанными лицами, ответственными за производство строительно-монтажных работ.
УКАЗАНИЯ К ВЕДЕНИЮ ОБЩЕГО ЖУРНАЛА РАБОТ
(заполняется по форме, приведенной в приложении 1)
. Общий журнал работ является основным первичным производственным документом, отражающим технологическую последовательность, сроки, качество выполнения и условия производства строительно-монтажных работ.
. Общий журнал работ ведется на строительстве (при реконструкции, расширении) отдельных или группы однотипных, одновременно строящихся зданий (сооружений), расположенных в пределах одной строительной площадки.
. Общий журнал работ ведет лицо, ответственное за строительство здания или сооружения (производитель работ, старший производитель работ) и заполняет его с первого дня работы на объекте лично или поручает руководителям смен. Специализированные строительно-монтажные организации ведут специальные журналы работ, которые находятся у ответственных лиц, выполняющих эти работы. По окончании работ специальный журнал передается генеральной подрядной строительной организации.
. Титульный лист заполняется до начала строительства генеральной подрядной строительной организацией с участием проектной организации и заказчика.
. Список инженерно-технического персонала, занятого на строительстве объекта (таблица 1), составляет руководитель генподрядной строительной организации.
. В таблице 2 приводится перечень всех актов в календарном порядке.
. В таблицу 3 включаются все работы по частям и элементам зданий и сооружений, качество выполнения которых контролируется и подлежит оценке.
. Таблица 4 заполняется лицом, ответственным за ведение общего журнала работ.
. Регулярные сведения о производстве работ (с начала и до их завершения), включаемые в таблицу 5, являются основной частью журнала.
Эта часть журнала должна содержать сведения о начале и окончании работы и отражать ход ее выполнения.
Описание работ должно производиться по конструктивным элементам здания или сооружения с указанием осей, рядов, отметок, этажей, ярусов, секций и помещений, где работы выполнялись.
Здесь же должны приводиться краткие сведения о методах производства работ, применяемых материалах, готовых изделиях и конструкциях, вынужденных простоях строительных машин (с указанием принятых мер), испытаниях оборудования, систем, сетей и устройств (опробование вхолостую или под нагрузкой, подача электроэнергии, испытания на прочность и герметичность и др.), отступлениях от рабочих чертежей (с указанием причин) и их согласовании, изменении расположения охранных, защитных и сигнальных ограждений, переносе транспортных и пожарных проездов, прокладке, перекладке и разборке временных инженерных сетей, наличии и выполнении схем операционного контроля качества, исправлениях или переделках выполненных работ (с указанием виновных), а также о метеорологических и других, особых условиях производства работ.
. В таблицу 6 вносятся замечания лиц, контролирующих производство и безопасность работ в соответствии с предоставленными им правами, а также уполномоченных представителей проектной организации или ее авторского надзора.
. Общий журнал должен быть пронумерован, прошнурован, оформлен всеми подписями на титульном листе и скреплен печатью строительной организации, его выдавшей.
*. При сдаче законченного строительством объекта общий и специальные журналы работ передаются заказчику и хранятся у него до ввода объекта в эксплуатацию. После ввода объекта в эксплуатацию журналы передаются на постоянное хранение эксплуатирующей организации.
СОСТАВ И СОДЕРЖАНИЕ ПРОЕКТОВ ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА
. Проект организации строительства объекта должен разрабатываться на полный объем строительства, предусмотренный проектом.
При строительстве объекта по очередям проект организации строительства на первую очередь должен разрабатываться с учетом осуществления строительства на полное развитие.
. В состав проекта организации строительства включаются:
а) календарный план строительства, в котором определяются сроки и очередность строительства основных и вспомогательных зданий и сооружений, технологических узлов и этапов работ, пусковых или градостроительных комплексов с распределением капитальных вложений и объемов строительно-монтажных работ по зданиям и сооружениям и периодам строительства (приложение 2, форма 1).
Календарный план на подготовительный период составляется отдельно (с распределением объемов работ по месяцам);
б) строительные генеральные планы для подготовительного и основного периодов строительства с расположением постоянных зданий и сооружений, указанием мест временных, в том числе мобильных (инвентарных) зданий и сооружений, постоянных и временных железных и автомобильных дорог и других путей для транспортирования оборудования (в том числе тяжеловесного и крупногабаритного), конструкций, материалов и изделий; путей для перемещения кранов большой грузоподъемности; инженерных сетей, мест подключения временных инженерных коммуникаций (сетей) к действующим сетям с указанием источников обеспечения стройплощадки электроэнергией, водой, теплом, паром; складских площадок; основных монтажных кранов и других строительных машин, механизированных установок; существующих и подлежащих сносу строений, мест для знаков закрепления разбивочных осей зданий и сооружений.
В случаях когда организационными и техническими решениями охватывается территория за пределами площадки строительства, кроме строительного генерального плана разрабатывается также ситуационный план строительства с расположением предприятий материально-технической базы и карьеров, жилых поселков, внешних путей и дорог (с указанием их длины и пропускной способности), станций примыкания к путям МПС, речных и морских причалов, линий связи и электропередачи, с транспортными схемами поставки строительных материалов, конструкций, деталей и оборудования, с нанесением границ территории возводимого объекта и примыкающих к ней участков существующих зданий и сооружений, вырубки леса, участков, временно отводимых для нужд строительства;
в) организационно-технологические схемы, определяющие оптимальную последовательность возведения зданий и сооружений с указанием технологической последовательности работ;
г) ведомость объемов основных строительных, монтажных и специальных строительных работ, определенных проектно-сметной документацией, с выделением работ по основным зданиям и сооружениям, пусковым или градостроительным комплексам и периодам строительства (приложение 3, форма 2);
д) ведомость потребности в строительных конструкциях, изделиях, материалах и оборудовании с распределением по календарным периодам строительства, составляемая на объект строительства в целом и на основные здания и сооружения исходя из объемов работ и действующих норм расхода строительных материалов (приложение 3, форма 3);
е) график потребности в основных строительных машинах и транспортных средствах по строительству в целом, составленный на основе физических объемов работ, объемов грузоперевозок и норм выработки строительных машин и средств транспорта;
ж) график потребности в кадрах строителей по основным категориям;
з) пояснительная записка, содержащая:
характеристику условий и сложности строительства;
обоснование методов производства и возможность совмещения строительных, монтажных и специальных строительных работ, в том числе выполняемых в зимних условиях, с указанием сроков выполнения работ сезонного характера, а также технические решения по возведению сложных зданий и сооружений; при необходимости данные о сроках выполнения, объемах геодезических работ и потребности в материальных и трудовых ресурсах для их выполнения следует отражать в документах, предусмотренных подпунктами «а», «в», «е» и «ж» настоящего пункта;
указания о методах осуществления инструментального контроля за качеством сооружений;
мероприятия по охране труда;
перечень условий сохранения окружающей природной среды;
обоснование потребности в основных строительных машинах, механизмах, транспортных средствах, электрической энергии, паре, воде, кислороде, ацетилене, сжатом воздухе, а также временных зданиях и сооружениях с решением по набору мобильных (инвентарных) зданий и сооружений и указанием принятых типовых проектов;
перечень основных строительных организаций с характеристикой их производственной мощности;
обоснование размеров и оснащения площадок для складирования материалов, конструкций и оборудования, а также решения по перемещению тяжеловесного негабаритного оборудования и укрупненных строительных конструкций;
перечень специальных вспомогательных сооружений, приспособлений, устройств и установок, а также сложных временных сооружений и сетей, рабочие чертежи которых должны разрабатываться проектными организациями в составе рабочих чертежей для строительства объекта;
требования, которые должны быть учтены в рабочих чертежах в связи с принятыми в проекте организации строительства методами возведения строительных конструкций оборудования и монтажа;
обоснование потребности в строительных кадрах, жилье и социально-бытовом обслуживании строителей;
обоснование принятой продолжительности строительства объекта в соответствии со СНиП 1.04.03-85.
Обоснования всех потребностей и затрат должны содержать решения по источникам их покрытия.
В проекте организации строительства необходимо приводить следующие технико-экономические показатели:
общую продолжительность строительства, в том числе подготовительного периода и периода монтажа оборудования, мес.;
максимальную численность работающих, чел.;
затраты труда на выполнение строительно-монтажных работ, чел.-дни;
. Состав и содержание проектов организации строительства могут изменяться с учетом сложности и специфики проектируемых объектов, в зависимости от объемно-планировочных и конструктивных решений, степени унификации и типизации этих решений, необходимости применения специальных вспомогательных сооружений, приспособлений, устройств и установок, особенностей отдельных видов работ, а также от условий поставки на стройплощадку материалов, конструкций и оборудования. Сложность объекта должна устанавливаться до разработки проекта организации строительства инстанцией, утверждающей задание на проектирование.
Для сложных объектов, где впервые применяются принципиально новая технология производства, не имеющая аналогов, уникальное технологическое оборудование, а также зданий, в которых преобладают новые строительные конструкции, или предприятий и сооружений, строительство которых намечается в особо сложных геологических или природных условиях, в состав проекта организации строительства дополнительно к перечисленному в п. 2 настоящего приложения включаются:
а) комплексный укрупненный сетевой график, отражающий взаимосвязи между всеми участниками строительства, в котором определены продолжительность основных этапов подготовки рабочей документации и строительства объекта, состав и сроки выполнения работ подготовительного периода, очередность строительства отдельных зданий и сооружений в составе пускового или градостроительного комплекса, сроки поставки технологического оборудования;
б) указания об очередности и сроках проведения необходимых исследовательских работ, испытаний и режимных наблюдений для обеспечения качества и надежности возводимых конструкций, зданий и сооружений;
в) указания об особенностях построения геодезической разбивочной основы и методах геодезического контроля в процессе строительства, а также иного инструментального контроля качества и надежности возводимых конструкций, зданий и сооружений;
г) особенности организации связи и оперативно-диспетчерского управления строительством.
Проект организации строительства для жилых домов, объектов социального назначения и однотипных производственных объектов может разрабатываться в сокращенном объеме и состоять из: календарного плана строительства с выделением работ подготовительного периода; строительного генерального плана; данных об объемах строительно-монтажных работ и потребности стройки в основных материалах, конструкциях, изделиях и оборудовании; графика потребности в строительных машинах и транспортных средствах; краткой пояснительной записки, включая мероприятия по охране труда, с технико-экономическими показателями.
. При реконструкции действующих промышленных предприятий, зданий и сооружений в проектах организации строительства следует учитывать требования раздела 9 настоящих СНиП и дополнительно к перечисленному в пп. 2 и 3 настоящего приложения необходимо:
а) указывать состав работ, выполняемых в период, не связанный с остановкой производственного процесса, и работ, связанных с полной или частичной остановкой производственного процесса, с тем чтобы время их выполнения было наименьшим;
б) устанавливать очередность и порядок совмещенного выполнения строительно-монтажных работ с указанием участков и цехов, в которых на время производства строительно-монтажных работ изменяются технологические процессы основного производства, а также когда строительные работы ведутся во время плановых технологических остановок основного производства;
в) указывать на строительном генеральном плане действующие здания, сооружения и инженерные сети, не подлежащие реконструкции, вновь возводимые здания, сооружения и прокладываемые сети, реконструируемые и разбираемые здания и сооружения, разбираемые и перекладываемые инженерные сети, места примыкания новых сетей к существующим, проезды по территории, места бытового обслуживания работников предприятия, направления безопасного прохода строителей и эксплуатационного персонала предприятия;
г) приводить в пояснительной записке перечень и объемы работ, выполняемых в стесненных и вредных условиях; порядок оперативного руководства работами по реконструкции; мероприятия по обеспечению совместной деятельности предприятия и строительной организации; данные по услугам предприятия по созданию производственных условий для строителей и внутризаводским и внутрицеховым грузоподъемным и транспортным средствам предприятий, передаваемым строителям на период реконструкции, мероприятия по пожаро- и взрывобезопасности, меры, обеспечивающие устойчивость сохраняемых конструкций при выполнении монтажных и демонтажных работ.
. При строительстве магистральных линейных сооружений общей сети (магистральных железных и автомобильных дорог, магистральных нефте- и газопроводов, линий связи и электропередачи и т.п.) дополнительно к требованиям пп. 2 и 3 настоящего приложения в составе проекта организации строительства необходимо:
а) приводить объемы и трудоемкость основных строительно-монтажных работ по участкам трассы;
б) указывать места обхода или преодоления специальными средствами естественных препятствий и преград, переправ на реках;
в) приводить перечень привлекаемых мобильных строительных организаций с характеристикой их производственной мощности и оснащения;
г) определять размещение баз материально-технического снабжения, производственных предприятий и объектов энергетического обеспечения, обслуживающих строительство на отдельных участках трассы, а также жилых поселков для строителей;
д) отражать транспортную схему доставки материально-технических ресурсов с расположением станций и пристаней разгрузки, промежуточных складов и временных подъездных дорог, в том числе временной дороги вдоль трассы сооружения;
е) предусматривать решения по возможному использованию отдельных участков вновь строящихся железных и автомобильных дорог, линий связи и электропередачи для нужд строительства;
ж) устанавливать в зависимости от территориального размещения строительных организаций распределение их мобильных подразделений по участкам трассы в увязке с графиком работ.
. При строительстве внутрихозяйственных автомобильных дорог в сельскохозяйственных предприятиях в проекте организации строительства дополнительно к требованиям пп. 2 и 3 настоящего приложения необходимо:
а) предусматривать в обоснованных случаях строительство внутрихозяйственных дорог по этапам, обеспечивая на первом этапе временное движение по земляному полотну, а также улучшение непроезжих и труднопроезжих участков трассы;
б) согласовывать сроки и порядок выполнения отдельных дорожно-строительных работ с землепользователями, на производственно-хозяйственную деятельность которых могут повлиять эти работы.
. При строительстве гидротехнических и водохозяйственных объектов дополнительно к требованиям пп. 2 и 3 настоящего приложения в проекте организации строительства необходимо:
а) указывать в календарном плане сроки пропуска расходов воды в реке в отдельные этапы строительного периода, сроки перекрытия русла и наполнения водохранилища, а также предусматривать минимальные перерывы в эксплуатации гидроузла или гидросооружения при их реконструкции;
б) указывать на строительных генеральных планах расположение сооружений и устройств для обеспечения пропуска расходов воды в реке в строительный период, разбивку очередности работ по возведению узла или комплекса гидротехнических сооружений, очередность ввода в эксплуатацию орошаемых площадей. На ситуационном плане строительства оросительных и осушительных систем следует показывать: границы и площадь орошаемой и осушаемой территорий с указанием очередности их ввода, границы эксплуатационных и строительных участков, размещение карьеров, а по крупным сооружениям - границы отвода и затопления территорий, обводные каналы и временные мосты;
в) разрабатывать схемы пропуска расходов воды в реке, а также способы преграждения и отвода русла реки в строительный период;
г) предусматривать при производстве строительно-монтажных работ по переустройству обводнительных систем мероприятия по обеспечению бесперебойного полива сельскохозяйственных угодий.
. При строительстве горных предприятий по добыче полезных ископаемых и других подземных горных выработок в состав проекта организации строительства дополнительно к перечисленному в пп. 2 и 3 настоящего приложения необходимо включать:
а) схемы проходки стволов, горизонтальных и наклонных выработок и камер, если они отличаются от типовых;
б) обоснования по выбору типа копров и подъемных установок в случае использования их как временных на период горнопроходческих работ;
в) схемы и режимы проветривания горных выработок по периодам их проходки, решения по обогреву и охлаждению подаваемого в выработки воздуха, а также меры борьбы с пылью, газами, внезапными выбросами пород, угля и газов, горными ударами, вывалами, прорывами вод и плывунов;
г) схемы водоотлива при проходке стволов и выработок, решения по отводу и очистке шахтных вод.
. При строительстве объектов в суровых природных условиях в проекте организации строительства дополнительно к требованиям п.п. 2 и 3 настоящего приложения должна учитываться возможность воздействия на подготовку, организацию и осуществление строительства следующих физических, географических и экономических факторов:
а) для северной строительно-климатической зоны:
продолжительность периодов времени года с низкими температурами воздуха, сильными ветрами и снежными заносами, а также малой естественной освещенностью территории;
вечномерзлые грунты;
отдаленность объектов строительства от промышленно развитых центров и баз централизованного материально-технического снабжения;
зависимость доставки материально-технических ресурсов от навигационных (сезонных) режимов на внутренних водных путях и морских каботажных линиях;
ограниченность местных источников энергии;
необходимость применения специальных видов транспорта;
повышенная подверженность экологических систем воздействию хозяйственной деятельности и их трудная восстанавливаемость, а также необходимость ликвидации отходов, не утилизируемых в производстве, утилизации элементов, содержащихся в сточных водах и выбросах в атмосферу, их очистки, обеззараживания и улавливания;
сложность организации строительной площадки в заболоченных и подтопляемых районах;
сложность организации санитарно-бытового обеспечения работников;
б) для горных и высокогорных районов:
пониженное барометрическое давление, требующее соблюдения специальных адаптационных режимов работы строителей;
шквалистые ветры и повышенная молниеопасность;
лавинные, селевые, обвальные и оползневые явления;
труднодоступность территории (большие уклоны, перепады отметок);
в) для пустынных и полупустынных районов и районов с особо жарким климатом:
высокие дневные температуры наружного воздуха;
отсутствие на больших территориях местных источников водоснабжения и необходимость выполнения в связи с этим специальных мер по очистке, опреснению, транспортированию, охлаждению и хранению воды;
необходимость соблюдения мероприятий по сохранению растительного покрова слабоустойчивых песчаных грунтов.
. При строительстве объектов в районах с опасными геологическими процессами в проекте организации строительства кроме требований пп. 2 и 3 настоящего приложения должны учитываться следующие требования:
при осуществлении строительства объектов, возводимых на грунтах с особыми свойствами (просадочные, набухающие и т.п.), следует обеспечивать первоочередное выполнение специальных мероприятий по организации водоотвода, устройству и эксплуатации систем временного водоснабжения, предупреждающих неорганизованное замачивание грунтов, а также по систематическому контролю за просадками и их предупреждению;
при осуществлении строительства объектов, расположенных в районах многолетнемерзлых грунтов, следует предусматривать решения по порядку, срокам и технологии выполнения работ с учетом прогноза изменения температурных, мерзлотно-грунтовых и гидрогеологических условий в процессе разработки грунта, выполнения строительно-монтажных работ и эксплуатации сооружений.
. При строительстве объектов в особых природных условиях проект организации строительства кроме материалов, указанных в пп. 2 и 3 настоящего приложения, должен содержать:
а) для противооползневых и противообвальных защитных сооружений:
прогноз активности и интенсивности оползневых и обвальных процессов на период строительства;
мероприятия по обеспечению устойчивости склонов и откосов на период строительства защитных сооружений;
календарный план строительства, составленный с учетом строгой очередности и сроков выполнения всех работ в зависимости от необходимости окончания или временного прекращения земляных работ до наступления дождливых периодов года;
решения по размещению грунта и его складированию, не допуская устройства отвалов в оползневой зоне;
решения по организации водоотвода, водопонижения и специальным способам закрепления грунтов;
б) для противоселевых защитных сооружений:
решения по пропуску в необходимых случаях паводков и селевых потоков через недостроенные сооружения с обеспечением их сохранности;
решения по обоснованной сезонности выполнения отдельных видов работ с учетом местных условий;
указания в календарном плане строительства о сроках возможного образования селевого потока по прогнозам материалов изысканий;
материалы по размещению пунктов службы наблюдения за образованием селевых потоков и обеспечению их устойчивой радиосвязью с диспетчерским пунктом строительства;
материалы по размещению в безопасной зоне объектов производственной базы, жилого поселка и подъездных путей, а также возможных путей эвакуации людей и строительной техники;
требования к режиму производства работ в селеопасный период
СОСТАВ И СОДЕРЖАНИЕ ПРОЕКТОВ ПРОИЗВОДСТВА РАБОТ
. В состав проекта производства работ на возведение здания, сооружения или его части (узла) включаются:
а) календарный план производства работ по объекту или комплексный сетевой график, в которых устанавливаются последовательность и сроки выполнения работ с максимально возможным их совмещением;
б) строительный генеральный план с указанием: границ строительной площадки и видов ее ограждений, действующих и временных подземных, наземных и воздушных сетей и коммуникаций, постоянных и временных дорог, схем движения средств транспорта и механизмов, мест установки строительных и грузоподъемных машин, путей их перемещения и зон действия, размещения постоянных, строящихся и временных зданий и сооружений, мест расположения знаков геодезической разбивочной основы, опасных зон, путей и средств подъема работающих на рабочие ярусы (этажи), а также проходов в здания и сооружения, размещения источников и средств энергообеспечения и освещения строительной площадки, расположения заземляющих контуров, мест расположения устройств для удаления строительного мусора, площадок и помещений складирования материалов и конструкций, площадок укрупнительной сборки конструкций, расположения помещений для санитарно-бытового обслуживания строителей, питьевых установок и мест отдыха, а также зон выполнения работ повышенной опасности. На просадочных грунтах водоразборные пункты, временные сооружения и механизированные установки с применением мокрых процессов должны размещаться на строительной площадке с низовой по рельефу местности стороны от зданий и сооружений, а площадки вокруг них должны быть спланированы с организованным быстрым отводом воды;
в) графики поступления на объект строительных конструкций, изделий, материалов и оборудования (прил. 3, форма 2) с данными о поступлении этих ресурсов по каждой подрядной бригаде и с приложением комплектовочных ведомостей (при наличии службы производственно-технологической комплектации - унифицированной документации по технологической комплектации), а в случаях строительства комплектно-блочным методом - графики комплектной поставки блоков;
г) графики движения рабочих кадров по объекту (прил. 3, форма 3) и основных строительных машин по объекту (прил. 3, форма 4).
Графики движения основных строительных машин следует разрабатывать с учетом своевременного выполнения каждой бригадой поручаемого ей комплекса работ;
д) технологические карты (схемы) (с использованием соответствующей типовой документации) на выполнение отдельных видов работ с включением схем операционного контроля качества, описанием методов производства работ, указанием трудозатрат и потребности в материалах, машинах, оснастке, приспособлениях и средствах защиты работающих, а также последовательности демонтажных работ при реконструкции предприятий, зданий и сооружений;
е) решения по производству геодезических работ, включающие схемы размещения знаков для выполнения геодезических построений и измерений, а также указания о необходимой точности и технических средствах геодезического контроля выполнения строительно-монтажных работ;
ж) решения по технике безопасности в составе, определенном СНиП III-4-80;
з) мероприятия по выполнению, в случае необходимости, работ вахтовым методом, включающие графики работы, режимы труда и отдыха и составы технологических комплектов оснащения бригад;
и) решения по прокладке временных сетей водо-, тепло- и энергоснабжения и освещения (в том числе аварийного) строительной площадки и рабочих мест с разработкой, при необходимости, рабочих чертежей подводки сетей от источников питания;
к) перечни технологического инвентаря и монтажной оснастки, а также схемы строповки грузов;
л) пояснительная записка, содержащая:
обоснование решений по производству работ, в том числе выполняемых в зимнее время;
потребность в энергетических ресурсах и решения по ее покрытию;
перечень мобильных (инвентарных) зданий и сооружений и устройств с расчетом потребности и обоснованием условий привязки их к участкам строительной площадки;
мероприятия, направленные на обеспечение сохранности и исключение хищения материалов, изделий, конструкций и оборудования на строительной площадке, в зданиях и сооружениях;
мероприятия по защите действующих зданий и сооружений от повреждений, а также природоохранные мероприятия;
технико-экономические показатели, включая объемы и продолжительность выполнения строительно-монтажных работ, а также их себестоимость в сопоставлении со сметной, уровень механизации и затраты труда на 1 м3 объема, 1 м2 площади здания, на единицу физических объемов работ или иной показатель, принятый для определения производительности труда.
. Проект производства работ на выполнение отдельных видов работ (монтажных, санитарно-технических, отделочных, геодезических и т.п.) должен состоять из: календарного плана производства работ по виду работ (прил. 3, форма 1), строительного генерального плана, разрабатываемого применительно к указаниям подпункта «б» п. 1* настоящего приложения; технологической карты производства работ с приложением схемы операционною контроля качества, данных о потребности в основных материалах, конструкциях и изделиях, а также используемых машинах, приспособлениях и оснастке и краткой пояснительной записки с необходимыми обоснованиями и технико-экономическими показателями, кроме того, в состав проекта производства геодезических работ следует дополнительно включать: указания о точности и методах производства геодезических работ при создании разбивочной сети здания, сооружения и детальных разбивках, схемы расположения пунктов разбивочной сети, монтажных рисок, маяков и способы их закрепления, конструкции геодезических знаков, а также перечень исполнительной геодезической документации.
. Проект производства работ на подготовительный период строительства должен содержать:
а) календарный план производства работ по объекту (виду работ) (прил. 3, форма 1);
б) строительный генеральный план с указанием на нем мест расположения временных, в том числе мобильных (инвентарных) зданий, сооружений и устройств, вне- и внутриплощадочных сетей с подводкой их к местам подключения и потребления, а также постоянных объектов, возводимых в подготовительный период для нужд строительства, с выделением работ, выполняемых по ним в подготовительный период;
в) технологические карты;
г) графики движения рабочих кадров и основных строительных машин;
д) график поступления на строительство необходимых на этот период строительных конструкций, изделий, основных материалов и оборудования (прил. 5 форма 2);
в) схемы размещения знаков для выполнения геодезических построений, измерений, а также указания о необходимой точности и технических средствах геодезического контроля;
ж) пояснительную записку в объеме, предусмотренном подпунктом «м» п. 1 настоящего приложения.
. Основные положения по производству строительных и монтажных работ в составе рабочей документации типовых проектов предприятий, зданий и сооружений должны разрабатываться проектной организацией с обоснованием принятых методов организации и технологии выполнения основных видов работ с указаниями по производству работ в зимних условиях, с требованиями по технике безопасности, перечнем рекомендуемой монтажной оснастки, инвентаря и приспособлений. К указанным положениям должны прилагаться: график производства работ с указанием физических объемов работ и затрат труда на их выполнение, схема строительного генерального плана на возведение надземной части здания (сооружения) и краткая пояснительная записка.
Акт освидетельствования скрытых работ входит в приложение 4.
Акт промежуточной приёмки ответственных конструкций входит в приложение 5.
.2
Электромонтажные работы
.2.1 Общая часть
В настоящий момент действует инструкция по монтажу силовых трансформаторов ВСН 342-75.
Инструкция распространяется на монтаж силовых масляных трансформаторов общего назначения напряжением до 110 кВ, мощностью до 80000 кВ·А включительно.
Требования настоящей Инструкции соответствуют требованиям инструкций по транспортировке, выгрузке, хранению, монтажу и введению в эксплуатацию силовых трансформаторов РТМ 16.687.000-73 и ОАХ 458.003-70 Минэлектротехпрома СССР и главы СНиП III-33 «Электротехнические устройства».
При расхождении требований настоящей Инструкции и технической документации завода-изготовителя следует руководствоваться сопроводительной документацией завода-изготовителя.
Монтаж силовых трансформаторов IV габарита и выше требует предварительной подготовки и организации работ. Для таких трансформаторов следует разработать проект производства работ (ППР) в соответствии с типовым ППР по монтажу силовых трансформаторов, утвержденным Главэлектромонтажем.
Работы по монтажу трансформаторов проводятся обычно в два этапа: подготовительные работы, и непосредственно монтажные работы.
До начала монтажа трансформаторов заблаговременно проводят подготовительные мероприятия: принимают под монтаж строительную часть сооружений, предназначенных для установки трансформаторов (фундаментов, камер, закладных частей, каналов и т. д.), подъезды и подходы; подбирают и проверяют такелажное оборудование и механизмы, предназначенные для разгрузки и перемещения трансформаторов, а также принимают помещения для трансформаторной мастерской.
В тех случаях, когда помещение для монтажа не предусмотрено проектом, работы по монтажу и ревизии (при необходимости ее) допускается выполнять непосредственно на месте установки с возведением временного укрытия необходимой высоты или в одном из цехов предприятия, имеющем подъемные устройства соответствующей грузоподъемности.
При этом необходимо:
а) убедиться в том, что подъемные устройства испытаны, имеют паспорт с указанием допустимой нагрузки и даты испытаний;
б) проверить, позволяет ли наибольшая высота от пола до крюка подъемного приспособления обеспечить подъем активной части или верхней съемной части бака трансформатора;
в) убедиться в том, что размеры ворот помещения допускают транспортировку из цеха смонтированного трансформатора с установленными вводами, радиаторами, расширителем, выхлопной трубой и т.п., в противном случае предусмотреть условия, необходимые для окончания сборки вне помещения;
г) установить наиболее удобное время по условиям технологии производства данного цеха для выполнения работ, связанных с разгерметизацией трансформатора;
д) отгородить в цехе место, отведенное для монтажа трансформатора, обеспечить электрическое освещение и очистить помещение от пыли, грязи и ненужных предметов;
е) подготовить исправные огнетушители, ящики с песком и металлическими совками, а также необходимый пожарный инвентарь, обеспечить круглосуточный противопожарный пост и телефонную связь. Сушка масла в цехе не допускается.
При приемке строительной части внутрицеховых подстанций обращается внимание на необходимость устройства под каждым трансформатором маслоприемника и на размеры дверей в трансформаторных камерах, которые должны позволять ввозить в камеру полностью собранные трансформаторы после их осмотра и сборки в трансформаторной мастерской.
После доставки трансформатора на место монтажа его принимает заказчик от поставщика. При этом внешним осмотром проверяется надежность крепления трансформатора на железнодорожной платформе или трейлере с целью определения условий, в которых находился трансформатор в пути (толчки, наклоны).
На баке, радиаторах и расширителе трансформатора не должно быть вмятин, пробоев, царапин и других повреждений; проверяют также сохранность пломб на всех кранах для масла. Особо тщательно проверяют целостность фарфоровых выводов обмоток трансформатора.
Проверяют герметичность уплотнений трансформатора. Учитывая то, что трансформаторы мощностью до 1000 ква заводы отправляют в собранном виде, залитые маслом, герметичность проверяют наличием масла в расширителе по отметкам на маслоуказателе. У трансформаторов, которые транспортировались с маслом, но со снятым расширителем, герметичность бака проверяют давлением столба масла. Для этого в крышку бака трансформатора ввертывается труба длиной 1,5 м и диаметром 1-1,5 дюйма с воронкой, заполняемой маслом. Проверка герметичности в этом случае продолжается 3 ч. Наружную поверхность бака трансформатора перед проверкой тщательно протирают. Если герметичность бака не нарушена, то во время проверки течи масла не наблюдается.
О всех замеченных при осмотре неисправностях в упаковке, повреждениях деталей или самого трансформатора (течь масла, неплотности, нарушение крепления трансформатора при транспортировке и др.) составляется акт.
Транспортировка трансформаторов.
Каждый трансформатор, выпускаемый заводом, снабжается табличкой, укрепленной на стенке бака. В табличке приводятся основные технические данные, завод-изготовитель, год и месяц выпуска. Вместе с трансформатором следует также технический паспорт, выписка из протоколов заводских испытаний и заводская инструкция по монтажу и эксплуатации. Трансформаторы поступают с заводов-изготовителей на строительную площадку обычно на железнодорожной платформе или на специальном транспорте (трейлере).
Трансформаторы мощностью до 1800 ква напряжением до 35 кв перевозят полностью собранными и заполненными маслом. При транспортировании трансформаторов мощностью 3200 и 5600 ква демонтируют радиаторы, расширитель и выхлопную трубу, газовое реле, термометры, термосифонный фильтр, а у трансформаторов напряжением 110 кв - маслонаполненные вводы и каретки.
Трансформатор с платформы или автомашины выгружают, как правило, подъемным краном, максимально допустимая рабочая нагрузка которого соответствует весу разгружаемого трансформатора.
Способ транспортировки трансформатора от места выгрузки до места его установки или в трансформаторную мастерскую зависит от того, имеет ли трансформатор тележку и имеются ли на площадке железнодорожные пути или трейлер. В случае если трансформатор не имеет тележки и железнодорожные пути отсутствуют, то укладывают настил из досок на предварительно выровненную грунтовую дорогу и изготовляют деревянные сани или пользуются стальным листом. При перемещении трансформатора на санях под них подводят круглые катки. По мере передвижения санок освобождающиеся сзади них катки подводят под сани спереди.
Хранение трансформаторов.
Трансформаторы наружной установки хранят на открытом воздухе, а трансформаторы внутренней установки - в закрытом помещении или под навесом.
В ревизию трансформаторов входит детальный наружный осмотр, взятие пробы масла на химический анализ и замер сопротивления изоляции обмоток. При внутреннем осмотре трансформатора вынимают его сердечник (керн), если это предусмотрено инструкцией завода-изготовителя и в любом случае при наличии сомнений в исправности активной части трансформатора. При наружном осмотре трансформатора убеждаются в отсутствии течи масла в местах уплотнений и через сварные швы, в наличии необходимого уровня масла в расширителе и в целости изоляторов. Сопротивление изоляции обмоток по отношению к заземляемому корпусу замеряют мегомметром, причем измерение производится при температуре, близкой к той, при которой измерялось сопротивление на заводе-изготовителе.
Внутренний осмотр трансформатора производят в закрытом помещении, при этом масло сливают в сухой и чистый бак, выемную часть поднимают и устанавливают на настил из досок. Во время осмотра выемной части проверяют запрессовку обмоток; в имеющиеся между обмотками зазоры забивают дополнительные прокладки из сухого электрокартона; проверяют прочность болтовых креплений сердечника и остальных частей; ослабленные гайки и шпильки затягивают; особенно тщательно осматривают целость демпферов отводов у места их присоединения к выводам и целость изоляции в этом месте.
Мегомметром напряжением 1000 в проверяют сопротивление изоляции обмоток между собой и по отношению к сердечнику, изоляцию шпилек магнитопровода и наличие заземления сердечника. Выемную часть, бак и радиаторы промывают сухим трансформаторным маслом, после чего производят сборку трансформатора, уплотнение мест соединений и заливку масла. Результаты замеров и ревизии дают возможность судить о необходимости сушки трансформаторов.
Проверка герметичности трансформаторов
Проверку герметичности трансформатора следует производить перед началом монтажа трансформатора или перед доливкой масла.
До проверки герметичности запрещается подтягивание уплотняющих болтов.
Герметичность трансформаторов, транспортируемых с расширителем, определяется в пределах отметок маслоуказателя.
Проверку герметичности трансформаторов, транспортируемых с маслом и демонтированным расширителем, необходимо производить давлением, столба масла высотой 1,5 м от уровня крышки в течение 3 ч.
Трансформатор считается герметичным, если при проверке не обнаружена течь масла в местах, расположенных выше уровня масла, с которым прибыл трансформатор.
Допускается производить предварительную проверку герметичности трансформаторов созданием в баке избыточного давления 0,15 кгс/см2.
Трансформатор считается герметичным, если по истечении 3 ч давление понизится не более чем до 0,13 кгс/см2.
Окончательная проверка герметичности должна производиться после монтажа трансформатора.
Проверку герметичности трансформаторов, транспортируемых без масла, заполненными сухим воздухом или инертным газом (азотом), следует производить созданием в баке избыточного давления 0,25 кгс/см2.
Трансформатор считается герметичным, если давление понизится через 6 ч не более чем до 0,21 кгс/см2 при изменении температуры воздуха от 10 до 15 °С.
Создание избыточного давления в баке трансформатора 0,15 или 0,25 кгс/см2 следует производить одним из следующих способов: накачиванием от компрессора через силикагелевый воздухоосушитель сухого воздуха, подачей в бак сухого азота (ГОСТ 9293-59).
При заполнении бака трансформатора азотом должны быть приняты специальные меры предосторожности для исключения возможности подачи в трансформатор увлажненного газа. Необходимо:
а) установить заполненные азотом баллоны на специальных стендах вниз вентилями, через 6-8 ч, постепенно приоткрывая вентили, выпустить скопившуюся смесь газа с водой;
б) отобрать пробы азота из каждого баллона и направить в химическую лабораторию для проверки на наличие влаги, содержание которой должно быть менее 30 мг/м3;
в) после установки баллонов в нормальное положение присоединить их к воздухоосушителям, заполненным сухим силикагелем, и, плавно открыв запорные вентили, подать через редуктор азот в бак трансформатора при избыточном давлении 0,25-0,30 кгс/см2.
Проверка герметичности трансформаторов, транспортируемых без масла, с избыточным давлением сухого азота (сухого воздуха) производится манометром (поставляемым заводом-изготовителем) не позднее чем через 10 дней после прибытия на площадку (в дальнейшем - ежемесячно в течение срока хранения). Полученные данные сопоставляют с величиной избыточного давления внутри бака перед отправкой трансформатора с завода-изготовителя, которая указывается в технической документации.
При наличии признаков нарушения герметичности необходимо определить место нарушения уплотнений, восстановить герметичность и принять меры к ускорению монтажа трансформатора.
Выполнение проверки герметичности следует оформить протоколом, указав способ и результаты проверки.
Хранение узлов трансформаторов
Маслонаполненные малогабаритные вводы напряжением 110 кВ негерметичной конструкции после прибытия на место монтажа необходимо распаковать и установить вертикально на специальных стойках, обеспечив нормальную работу гидравлического затвора и дыхательного устройства.
Вводы напряжением 110 кВ герметичной конструкции следует хранить в упаковке в горизонтальном положении под навесом, при этом вентили должны быть открыты. Давление во вводе должно контролироваться по манометру; при необходимости следует отрегулировать давление до величины, указанной в разд. 5 настоящей Инструкции.
Радиаторы, прибывшие отдельно, следует хранить под навесом, на деревянных брусьях, с уплотнением обоих фланцев радиаторов заглушками на резиновых прокладках.
Оборудование для охладительного устройства (насосы, маслоохладительные колонки, адсорберы и т.п.) необходимо хранить в закрытом помещении. Тщательно уплотнить все отверстия узлов оборудования охладительного устройства, через которые может проникнуть влага.
Выхлопную трубу (прибывшую отдельно), каретки с катками и прочие узлы, транспортируемые без упаковки, следует хранить установленными на деревянных настилах на открытом воздухе под навесом, исключающим прямое попадание атмосферных осадков.
Реле газовое, реле уровня масла, реле RS-1000, термометры, термометрические сигнализаторы, воздухоосушители, комплектующую аппаратуру, крепеж, маслостойкую резину, вводы напряжением 3-35 кВ и прочие узлы необходимо хранить в заводской упаковке в закрытом сухом помещении.
Подготовка к монтажу узлов трансформаторов
До начала монтажа необходимо:
а) изучить техническую документацию на трансформатор, присланную заводом-изготовителем;
б) подготовить помещение (монтажную площадку), оборудование, приспособления и инструменты, инвентарь и материалы;
в) подготовить узлы трансформатора.
Подготовка трансформаторного масла и специального оборудования возлагается на предприятие-заказчика.
Если необходимое количество масла и оборудование для его обработки и заливки отсутствуют, приступать к дегерметизации трансформатора запрещается.
Следует подготовить чистые металлические емкости, оборудованные масломерным устройством, пригодные для временного хранения масла, сливаемого из трансформатора, и проверенную систему заливки маслом, состоящую из предварительно очищенного, промытого и испытанного маслопровода с задвижками и кранами и маслонасоса производительностью 2-4 м3/ч для заливки и доливки масла.
Следует подготовить комплект приборов и оборудования, необходимый для испытания трансформатора и его узлов.
Перечень приборов и оборудования устанавливается в соответствии с объемом проверок и испытаний, предусмотренных настоящей инструкцией.
Приборы, применяемые при испытаниях, должны соответствовать действующим правилам Государственного комитета стандартов Совета Министров СССР.
Необходимо подготовить оборудование и средства, обеспечивающие соблюдение противопожарных требований при монтаже трансформаторов.
.2.2 Документация электромонтажных работ
Для сдачи трансформатора в эксплуатацию необходимо оформить техническую документацию по монтажу. Техническая документация включает в себя акты об условиях хранения трансформатора, о проверке его герметичности, об оценке увлажнения изоляции трансформатора с заключением о допустимости его включения без сушки; акты о выполнении отдельных работ по установке комплектующих узлов трансформатора и сборке системы охлаждения; протоколы по проверке приборов и аппаратуры, по испытаниям трансформаторного масла; протоколы испытаний трансформатора, наладки и проверки защит; протоколы проверок и испытаний комплектующих узлов (вводов, насосов, трансформаторов тока и др.).
Акт подписывают представители участвовавших в монтаже монтажных, наладочных, эксплуатационных организаций, шефперсонал завода-изготовителя (если предусмотрен шефмонтаж). Акт утверждает руководитель эксплуатационной организации. К основному экземпляру акта (передаваемому впоследствии организации по эксплуатации) прилагают все протоколы, перечисленные в акте, и протоколы дополнительных испытаний и измерений.
Одновременно с оформлением сдаточной документации оформляют соответствующие графы формуляра трансформатора, имеющегося в сопроводительной технической документации завода-изготовителя на все трансформаторы мощностью свыше 90 MBА и напряжением 110-750 кВ.
Акт о приёмке в монтаж силового трансформатора приведён в приложении 6.
Документация для ввода в эксплуатацию трансформаторов мощностью 10000 кВА и более напряжением до 35 кВ включительно, а также трансформаторов напряжением 110 кВ без ревизии активной части, приведена в приложении 7.
.3 Расчёт и построение кривой жизни электрооборудования
Важным методическим аспектом при исследовании свойства надёжности электрической сети является понятие «отказа». Под отказом понимается непредусмотренное прекращение или утрата объектом способности выполнять в необходимом объёме (размере) свои функции свыше допустимого времени.
Причинами отказов в электрической сети в большинстве случаев могут быть повреждения в оборудовании, аппаратуре и конструкциях электросетевых объектов или появление недопустимых режимных параметров в элементах сети, требующее принятия неотложных действий по их устранению.
Случаи повреждения элементов электрической сети, недопустимых отклонений параметров технического (технологического) состояния энергетических установок, а также полных или частичных незапланированных отключений энергоустановок (в т.ч. без повреждения оборудования) и энергоприёмников относятся к технологическим нарушениям, которые в зависимости от тяжести последствий подразделяются на аварии и инциденты. Все технологические нарушения подлежат расследованию и учёту, что позволяет сформировать базу данных по аварийности в электрических сетях за продолжительный срок эксплуатации.
Можно показать, что не все технологические нарушения приводят к случаю отказа. Так, например, при обрыве провода в одной цепи 2-х цепной ВЛ имеет место технологическое нарушение, при этом, если оставшаяся в работе другая цепь линии позволяет передавать необходимую мощность, то случай отказа линии отсутствует. Не будет отказа линии и при допустимом кратковременном отключении одноцепной ВЛ, если, например, она отключилась вследствие удара молнии в линию и успешно была включена действиями АПВ.
В теории надежности, как правило, предполагается внезапный отказ, который характеризуется скачкообразным изменением значений одного или нескольких параметров объекта.
На практике приходится анализировать и другие отказы, к примеру, ресурсный отказ, в результате которого объект приобретает предельное состояние, или эксплуатационный отказ, возникающий по причине нарушения установленных правил или условий эксплуатации. Т.о., отказы можно классифицировать по разным признакам:
Характер изменения выходного параметра объекта до момента возникновения отказа:
внезапные отказы;
постепенные (износные) отказы;
сложные отказы.
Внезапные отказы проявляются в результате резкого, скачкообразного изменения основных параметров системы, связанных с нарушением условий работы, ошибочными действиями персонала и т.д.
При постепенных отказах наблюдается плавное изменение параметров оборудования в результате старения, износа. Постепенные отказы часто проявляются в форме внезапных.
Отказ, который включает особенности двух предыдущих, называется сложным отказом.
Возможность последующего использования объекта после возникновения отказа:
полные отказы;
частичные отказы.
При полном отказе (полной утере работоспособности) оборудование или установку надо выводить из работы в ремонт. При частичном отказе оборудование или установка может какое-то ограниченное время выполнять часть заданных функций.
Связь между отказами объекта:
независимые отказы;
зависимые отказы.
Независимый отказ - отказ, не обусловленный другими отказами или повреждениями объекта.
Зависимый отказ - отказ, обусловленный другими отказами или повреждениями объекта.
Устойчивость состояния неработоспособности:
устойчивые отказы;
самоустраняющиеся отказы;
сбои;
перемежающиеся отказы.
Устойчивые отказы - отказы, которые можно устранить только путем восстановления (ремонта). Отказы, устраняемые без операций восстановления путем регулирования или саморегулирования, относятся к самоустраняющимся.
Сбой - самоустраняющийся отказ или однократный отказ, устраняемый незначительным вмешательством оператора.
Перемежающийся отказ - многократно возникающий самоустраняющийся отказ одного и того же характера.
Наличие внешних проявлений отказа:
явные отказы;
скрытые отказы.
Явный отказ - отказ, обнаруживаемый визуально или штатными методами и средствами контроля и диагностирования при подготовке объекта к применению или в процессе его применения по назначению.
Скрытый отказ - отказ, не обнаруживаемый визуально или штатными методами и средствами контроля и диагностирования, но выявляемый при проведении технического обслуживания или специальными методами диагностики.
Большинство параметрических отказов относятся к категории скрытых.
Причина возникновения отказа:
конструктивные отказы;
производственные отказы;
эксплуатационные отказы;
деградационные отказы.
Конструктивный отказ - отказ, возникший по причине, связанной с несовершенством или нарушением установленных правил и (или) норм проектирования и конструирования.
Производственный отказ - отказ, возникший по причине, связанной с несовершенством или нарушением установленного процесса изготовления или ремонта, выполняемого на ремонтном предприятии.
Эксплуатационный отказ - отказ, возникший по причине, связанной с нарушением установленных правил и (или) условий эксплуатации.
Деградационный отказ - отказ, обусловленный естественным процессом старения, изнашивания, коррозии и усталости при соблюдении всех установленных правил и (или) норм проектирования, изготовления и эксплуатации.
Природа происхождения отказа:
естественные отказы;
искусственные отказы.
Отказы, происходящие без преднамеренной организации их наступления в результате направленных действий человека (или автоматических устройств), относят к категории естественных отказов.
Искусственные отказы вызываются преднамеренно, например, с исследовательскими целями, с целью необходимости прекращения функционирования и т.п.
Время возникновения отказа:
отказы при испытаниях;
приработочные отказы;
отказы периода нормальной эксплуатации;
отказы последнего периода эксплуатации.
Возможность устранения отказа:
устранимые отказы;
неустранимые отказы.
Критичность отказа (уровень прямых и косвенных потерь, трудоемкость восстановления):
критические отказы;
некритические отказы (существенные и несущественные).
Отказом в работе называют отказ, выявившийся в момент выполнения заданной функции, а дефектом - отказ, обнаруженный при наладке, профилактическом осмотре или плановом ремонте.
Элементы ЭСН относятся к восстанавливаемым при отказах. Надежность системы или элемента обеспечивается такими свойствами надежности, как например свойствами безотказности, долговечности, ремонтопригодности, сохраняемости, управляемости, устойчивоспособности, живучести и безопасности.
Безотказность - свойство объекта непрерывно сохранять работоспособное состояние в течение некоторого времени или наработки.
Долговечность - свойство объекта сохранять работоспособное состояние до наступления предельного состояния при установленной системе технического обслуживания и ремонта.
Ремонтопригодность - свойство объекта, заключающееся в приспособленности к поддержанию и восстановлению работоспособного состояния путем проведения технического обслуживания и ремонта.
Сохраняемость - свойство объекта сохранять в заданных пределах значения параметров, характеризующих способность объекта выполнять требуемые функции, в течение и после хранения и (или) транспортирования.
А при анализе надежности объекта как системы используются следующие свойства характеризующие надежность.
Устойчивоспособность - свойство системы непрерывно сохранять устойчивость в течение некоторого интервала времени.
Устойчивость - способность системы переходить от одного устойчивого режима к другому при различных возмущениях.
Режимная управляемость - это свойство системы обеспечивать включение, отключение и изменение режима работы элементов по заданному алгоритму.
Живучесть - свойство системы противостоять крупным возмущениям режима, не допуская их цепочечного развития и массового отключения потребителей, не предусмотренного алгоритмом работы противоаварийной автоматики.
Безопасность определяется, как свойство объекта не создавать опасности для людей и окружающей среды во всех возможных режимах работы и аварийных ситуациях.
В процессе эксплуатации элементов системы ЭСН в материалах, из которых они изготовлены, вследствие термических и механических воздействий, а также воздействий электромагнитных полей, агрессивной среды, снижения показателей качества электроэнергии накапливаются необратимые изменения, снижающие прочность, нарушающие координацию и взаимодействие частей. Эти изменения в случайные моменты времени могут приводить к отказу элемента.
Особое значение имеют производственные факторы. Влияние этих факторов учитывают отдельно, потому что, во-первых, они не могут быть конкретно учтены при проектировании, и, во-вторых, после отработки конструкции и внедрения ее в производство уровень надежности оборудования полностью определяется стабильностью производства. Кроме того, одно и то же оборудование, изготовленное на разных предприятиях, нередко очень резко отличается друг от друга по качеству.
К конструктивным факторам относят прежде всего:
скорость замыкания и размыкания контактов;
раствор, провал и нажатие контактов;
вибрацию контактов при включении;
трение в элементах подвижных частей;
особенности привода;
особенности дугогасящего устройства и др.
Факторы, определяемые свойствами применяемых материалов - это, в основном, особенности контактных и изоляционных материалов, а также материалов для пружин, термобиметаллических элементов и т.п.
При эксплуатации электрооборудование подвергается разнообразным воздействиям, зависящим от нагрузки, режима и условий работы. По влиянию на характеристики работоспособности оборудования эксплуатационные факторы делят на две группы:
1. ток и напряжение, род тока, характер нагрузки, частота срабатывания, продолжительность включения и др.;
2. окружающая температура, влажность воздуха, давление и запыленность воздуха, агрессивные газы, особенности монтажа, внешние вибрации, действия обслуживающего персонала и др.
Возникновению отказов способствуют также следующие часто встречающиеся недостатки при эксплуатации оборудования:
пренебрежение указаниями заводских инструкций по монтажу, регулировке и обслуживанию;
недопустимые замены материалов изношенными.
При рассмотрении показателей надежности любого элемента различают три периода его эксплуатации: I - период приработки; II - период нормальной эксплуатации; III - период интенсивного износа и старения. Эти периоды наглядно нанесены на кривую интенсивности отказов, иногда ее называют кривой жизни технического изделия (см. рисунок 1).
Рисунок 1 - Кривая интенсивности отказов
На кривой интенсивности отказов показаны значения средней долговечности изделия T1 и средней наработки до первого отказа Tср> T1. Средняя наработка до первого отказа Tср обычно значительная и характеризует запас надежности устройства в период нормальной эксплуатации. Обычно T1 ненамного превышает время t2,т. е. соответствует начальному участку периода старения и износа.
Период приработки (0 < t < t1) начинается с выхода нового изделия из цехов завода (t = 0) ихарактеризуется высокой интенсивностью отказов, которая постепенно падает. Эти отказы обусловлены технологическими, производственными или конструкционными недостатками, присущими как самому изделию, так и производству (включая также производство материалов, их хранение и транспортировку).
Отказы, возникающие в период приработки, стремятся исключить путем выявления скрытых дефектов монтажа и изготовления, отбраковкой элементов. Отказы в период приработки подчиняются закону Вейбулла.
Период нормальной эксплуатации ( t1 < t < t2) характеризуется минимальной интенсивностью отказов. В период нормальной эксплуатации происходят внезапные отказы, которые имеют случайный характер (механические повреждения, повреждения вследствие неблагоприятных внешних условий и т.д.). Природа таких отказов обусловлена неожиданной концентрацией нагрузок внутри изделия (или извне).
Подразделение отказов на внезапные и постепенные условно и служит для удобства анализа и количественной оценки протекающих явлений. Основной причиной внезапных отказов является превышение механической прочности элемента.
Регулярность событий в период нормальной эксплуатации не наблюдается. Закон распределения отказов в этот период экспоненциальный.
Период старения и износа (t > t2)характеризуется резким увеличением интенсивности отказов и связан с интенсивным износом и старением, необратимыми физико-химическими процессами в материалах, из которых изготовлены элементы и их части (постепенные отказы).
Закон распределения отказов - либо нормальный, либо логарифмически-нормальный (могут быть и другие случаи).
Т.о., отказ оборудования может произойти в любом из рассматриваемых периодов работы и зависит это от суммарного воздействия той или иной комбинации факторов, основными из которых являются следующие.
Расчёт кривой интенсивности отказов выполнен в Mathcad 14.
. Пуско-наладочные работы
.1 Наладка и испытания
Программа и методы испытаний силовых трансформаторов и их наиболее важных узлов указываются и нормируются в следующих стандартах: ГОСТ 11677-75, ГОСТ 17500-72, ГОСТ 3484-77, ГОСТ 1516.1-76, ГОСТ 1516.2-76, ГОСТ 8008-75. Правила приемки электротехнических изделий, в том числе и трансформаторов, регламентируются отраслевым стандартом, согласно которому для проверки соответствия трансформаторов требованиям соответствующих стандартов устанавливаются следующие категории испытаний: квалификационные - для изделий, осваиваемых в производстве, приемо-сдаточные, периодические и типовые - для изделий установившегося производства. Кроме этих испытаний в процессе производства трансформаторов производят операционные испытания. Операционным испытаниям подвергают: обмотку, магнитопровод (остов), трансформатор после первой и второй сборок.
Сигнальные контакты газовых реле при первом включении
Принимаем
интенсивность отказов базового элемента
трансформатора
следует пересоединить «на отключение»
(обычно они работают «на сигнал»).
Определим
tп из уравнения
Снижение
интенсивности отказов
Пробное включение трансформатора на рабочее напряжение допускается не ранее чем через 12 ч после последней доливки его маслом и продолжается не менее 30 мин. Наблюдают за состоянием трансформатора, затем его отключают, после чего включают три-четыре раза подряд для отстройки защит от бросков намагничивающего тока. Трансформаторы с дутьевой циркуляционной системой охлаждения (типа Д, ДЦ, Ц) можно включать с отключенной системой охлаждения. При этом контролируют температуру масла в верхних слоях, которая не должна превышать 75ºС.
После опробования трансформатора на холостом ходу проводится его фазировка, которая заключается в проверке чередования фаз трансформатора и их соответствия фазам питающей сети. При удовлетворительных результатах пробного включения трансформатор может быть включен под нагрузку и сдан в эксплуатацию.
