6.4 Порядок виконання роботи

6.4.1 Розрахувати ¹_поз1 – зонд у першому середовищі. Розрахунки проводити за формулою

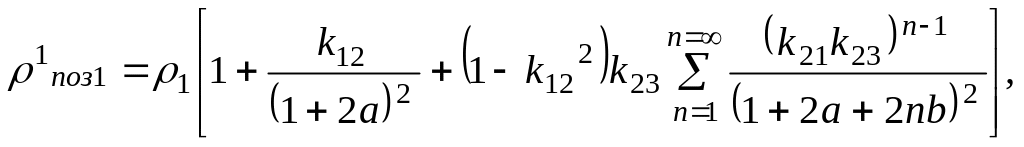

(6.1)

де – позірний електричний опір, який реєструється ідеальним послідовним градієнт-зондом у першому середовищі на віддалі, що не перевищує п’яти розмірів зондів від підошви пласта, до моменту суміщення з нею струмового електрода, Омм;

₁ – дійсний питомий електричний опір першого середовища, Омм;

– коефіцієнт, який визначає частину струму, екрановану підошвою пласта у середовище «1»;

– коефіцієнт, який визначає частину струму, екрановану підошвою пласта у середовище «2»;

– коефіцієнт, який визначає частину струму, екрановану покрівлею пласта у середовище «2»;

; (z - віддаль від джерела струму до поверхні розділу середовищ по осі координат z, м; L – розмір зонда, м; h – товщина пласта, м).

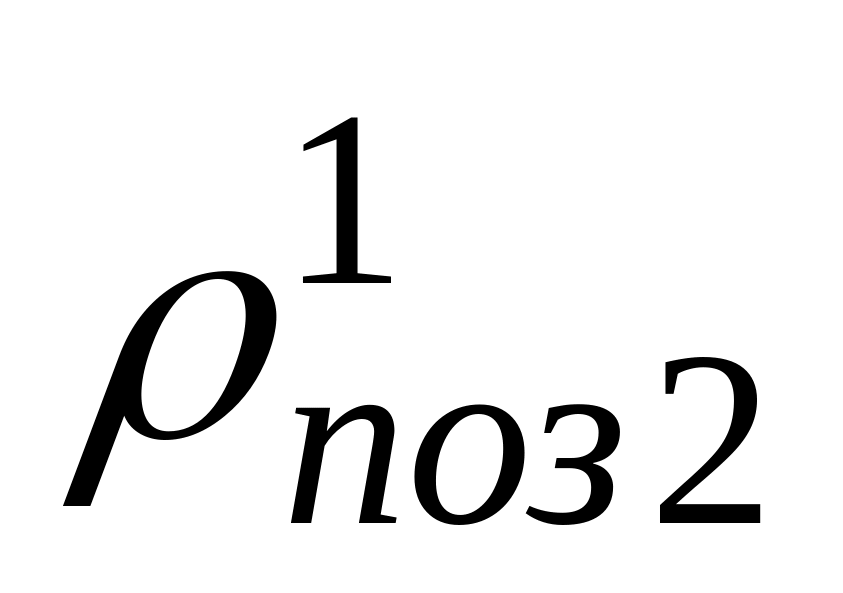

6.4.2 Розрахувати ¹_поз2, коли електрод «А» розміщується у середовищі «2» (верхній індекс), а електроди «MN» – у середовищі «1» (нижній індекс). Розрахунки проводити за формулою

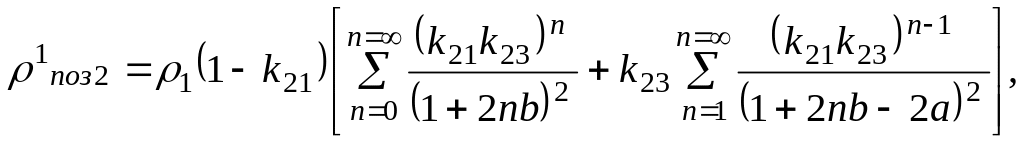

(6.2)

де – позірний електричний опір, який реєструється ідеальним потенціал-зондом в ситуації, коли струмовий та вимірювальні електроди розділені підошвою пласта і перебувають у різних середовищах, Омм;

₁ – дійсний питомий електричний опір першого середовища, Омм;

– коефіцієнт, який визначає частину струму, екрановану підошвою пласта у середовище «2» ( );

– коефіцієнт, який визначає частину струму, екрановану покрівлею пласта у середовище «2»;

; (z – віддаль від джерела струму до поверхні розділу середовищ по осі координат z, м; L – розмір зонда, м; h – товщина пласта, м).

6.4.3 Розрахувати – електроди «MN» на границі розділу середовищ. Розрахунки проводити за формулою

, (6.3)

де ²_{поз.макс} – позірний електричний опір, який реєструється ідеальним послідовним градієнт-зондом в ситуації, коли струмові електроди перебувають на границі розділу середовищ «1» і «2», Омм;

₁ – дійсний питомий електричний опір першого середовища, Омм;

₂ – дійсний питомий електричний опір другого середовища, Омм.

6.4.4 Розрахувати ²_поз2 – зонд у другому середовищі. Розрахунки проводити за формулою

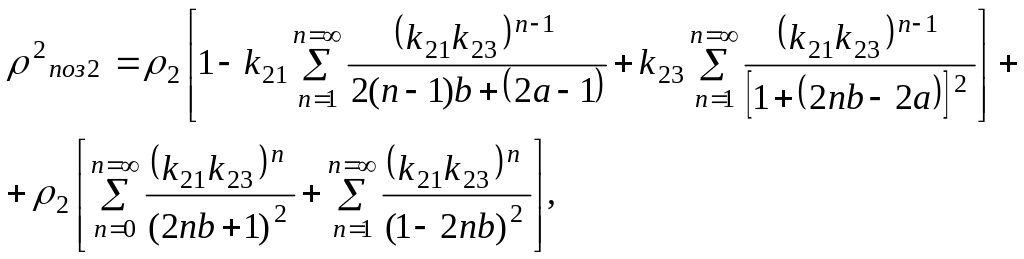

(6.4)

де – позірний електричний опір, який реєструється ідеальним послідовним градієнт-зондом у другому середовищі після перетину вимірювальним електродом підошви пласта до моменту суміщення струмового електроду з покрівлею пласта, Омм;

₂ – дійсний питомий електричний опір другого середовища, Омм;

– коефіцієнт, який визначає частину струму, екрановану підошвою пласта у середовище «2» ( );

– коефіцієнт, який визначає частину струму, екрановану покрівлею пласта у середовище «2»;

; (z - віддаль від джерела струму до поверхні розділу середовищ по осі координат z, м; L – розмір зонда, м; h – товщина пласта, м).

6.4.5 Розрахувати , коли електроди зонда розділені верхньою межею розділу середовищ. Розрахунки проводити за формулою

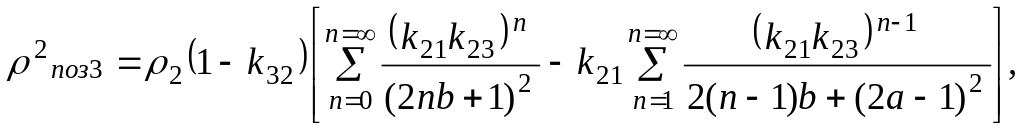

(6.5)

де ²_поз3 – позірний електричний опір, який реєструється ідеальним послідовним градієнт-зондом в ситуації, коли струмовий та вимірювальні електроди розділені покрівлею пласта і перебувають у різних середовищах, Омм;

₂ – дійсний питомий електричний опір другого середовища, Омм;

– коефіцієнт, який визначає частину струму, екрановану підошвою пласта у середовище «2» ( );

– коефіцієнт, який визначає частину струму, екрановану покрівлею пласта у середовище «2»;

– коефіцієнт, який визначає частину струму, екрановану покрівлею пласта у середовище «3»;

; (z - віддаль від джерела струму до поверхні розділу середовищ по осі координат z, м; L – розмір зонда, м; h – товщина пласта, м).

6.4.6 Розрахувати – електроди «MN» на границі розділу середовищ «2» і «3». Розрахунки проводити за формулою

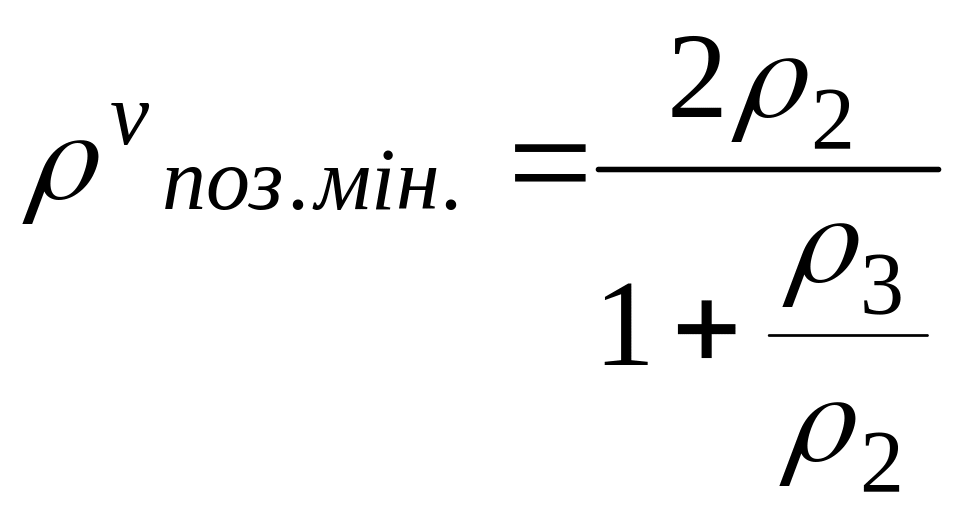

, (6.6)

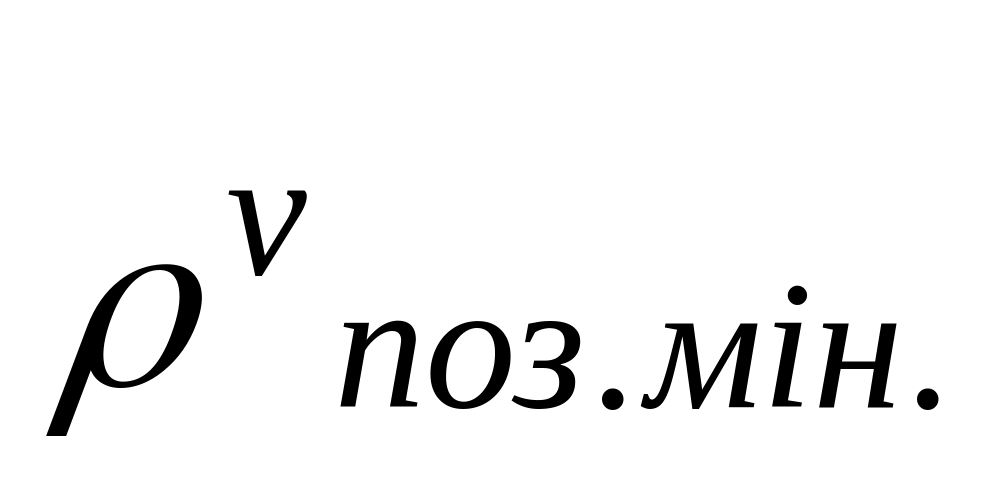

де ^v_{поз.мін} – позірний електричний опір, який реєструється ідеальним оберненим градієнт-зондом в ситуації, коли струмові електроди перебувають на границі розділу середовищ «2» і «3», Омм;

₂ – дійсний питомий електричний опір другого середовища, Омм;

₃ – дійсний питомий електричний опір третього середовища, Омм.

6.4.7 Розрахувати - зонд у третьому середовищі. Розрахунки проводити за формулою

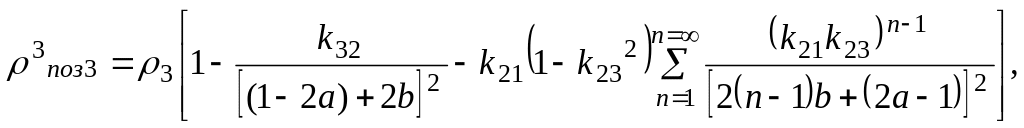

(6.7)

де – позірний електричний опір, який реєструється ідеальним послідовним градієнт-зондом у третьому середовищі на віддалі, що не перевищує п’яти розмірів зондів від покрівлі пласта, після її перетину вимірювальними електродами, Омм;

– коефіцієнт, який визначає частину струму, екрановану підошвою пласта у середовище «2» ( );

– коефіцієнт, який визначає частину струму, екрановану покрівлею пласта у середовище «2»;

– коефіцієнт, який визначає частину струму, екрановану покрівлею пласта у середовище «3»;

; (z - віддаль від джерела струму до поверхні розділу середовищ по осі координат z, м; L – розмір зонда, м; h – товщина пласта, м).

6.4.8 Побудувати криву _поз.

6.4.9 Проаналізувати результати розрахунків і зробити висновки. Розрахунок _поз, провести на комп’ютері з використанням відповідного програмного забезпечення.
