7. Нарисуйте прибор для определения в топливе водорастворимых кислот и щелочей.

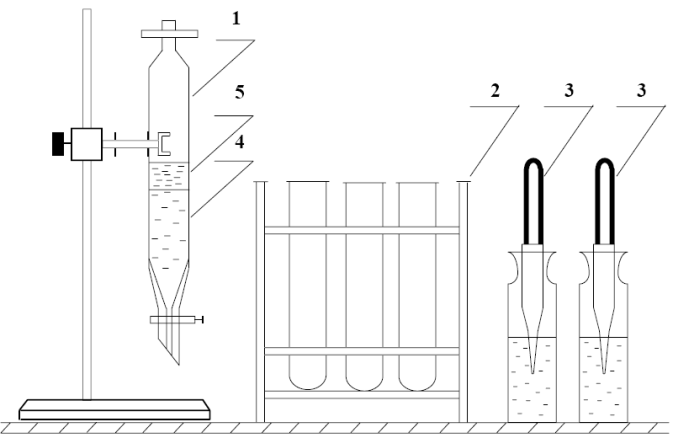

Определение в топливе водорастворимых кислот и щелочей

1–делительная воронка; 2–штатив с пробирками; 3–индикаторы;

4– вода; 5-топливо.

9. Произвести расчет давления насыщенных паров топлива, если:

- показания ртутного манометра 550 мм. рт. ст.;

- барометрическое давление 765 мм. рт. ст.;

- температура воздуха в верхней камере бомбы, 27ºС;

- давление насыщенных паров воды: - 5 мм. рт. ст. при tо;

- 28 мм. рт. ст. при t=38ºC.

Для расчета воспользуемся формулой

где: P_S – искомое давление насыщенных паров топлива (мм. рт. ст.);

P′ – показания ртутного манометра после стабилизации давления (550 мм. рт. ст.);

P_a – барометрическое давление во время опыта (765 мм. рт. ст.);

t_о – температура воздуха в верхней камере бомбы, 27ºС;

P_t, P₃₈ – давление насыщенных паров воды (28 мм. рт. ст.) при t_о =5 мм.рт.ст. и при t=38ºC.

Подставив значения в формулу получим искомое давление насыщенных паров равное 440 мм. рт. ст.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственное образовательное учреждение высшего профессионального

образования

«Ижевский государственный технический университет»

Кафедра: «Тепловые двигатели и установки»

Лабораторная работа №10

по дисциплине: «Эксплуатационные материалы

в нефтегазодобывающей отрасли»

Определение показателей качества эксплуатационных жидкостей

Выполнил

студент гр. 7-66-2зт7-66-2зт7-66-2зт Леонтьев М.В

Проверил

преподаватель, к.т.н., Терентьев А.Н.

Ижевск 2013

1. Какие способы используются для определения состава и температуры замерзания антифризов?

Имеется несколько способов определения состава и температуры замерзания антифризов: по плотности - ареометром, по коэффициенту преломления, и гидрометром.

2. Как устроен гидрометр? Схема, устройство.

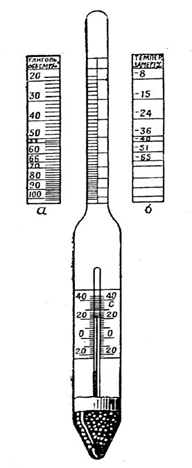

Гидрометр:

а – шкала “Гликоль в объемных процентах”; б – шкала “Температура замерзания”

3. Как изменяется антифриз после долгого употребления?

Антифриз после долгого употребления в системе охлаждения двигателя становится мутным и грязным. Особенно большое загрязнение наблюдается, если перед заливкой антифриза из системы охлаждения не была удалена накипь.

4. Зачем в гидрометр встроен термометр?

Так как требуется определить состав и температуру замерзания антифризов гидрометром

5. Как привести плотность антифриза при температуре определения к плотности при 20ºС? Например, при температуре +10ºС показания гидрометра 40 %. Изложить порядок приведения.

Для перевода показаний гидрометра при температуре определения к показаниям при 20ºС в переводной графе таблицы находят температуру, при которой велось определение. По горизонтальной строке находят показания гидрометра при температуре определения. В том же столбце, но в строке, соответствующей температуре 20ºС, получают значение истинного содержания этиленгликоля в жидкости. Так, например, при температуре 10ºС показания гидрометра 40 %. Истинное содержание этиленгликоля в антифризе будет равно 37 %. Найдя таким образом истинный состав антифриза, с помощью шкал гидрометра, определяют какой температуре замерзания соответствует найденный состав жидкости. По таблице (Диаграмма для определения температуры замерзания

и содержания гликоля в охлаждающей низкозамерзающей жидкости по ее плотности) определяем плотность =1,05г/см3

6. Приведите найденную плотность охлаждающей жидкости к температуре +20ºС, если при 0ºС плотность составила 1,111 г/см3.

Рекомендуется определять плотность при температуре +20ºС. Если плотность определена при другой температуре, то найденная плотность приводится к температуре +20ºС по формуле:

где: – плотность антифриза при 20ºС, =1,05 кг/м³;

– плотность антифриза при температуре определения, кг/м³;

– температура антифриза при определении, 0^оС;

• =0.525 – коэффициент объемного расширения жидкости, показывающий изменение плотности жидкости с изменением температуры на 1^оС.

Найденная плотность охлаждающей жидкости к температуре +20ºС = 11,55 кг/м³
