Ульяновский государственный технический университет

Кафедра: «Теплогазоснабжение и вентиляция»

Дисциплина: «Автоматические системы теплоснабжения»

Расчетно-графическая работа «Проектирование автономной котельной»

Выполнила: Торутанова К.В. ТГВд-51

Проверил: Чаукин П.Е.

Ульяновск 2013

Содержание

Содержание 2

Исходные данные 4

Определение тепловых нагрузок 5

Подбор котлов 7

Подбор газовых горелок 8

Подбор насосов 8

Принимаем насос марки Wilo – BL-E-32/210/-7,5/2-R1 G =15,47 м³/ч, напором Н = 48 м. (один рабочий, один резервный). 8

С целью продления срока службы котельных агрегатов вода в котел должна поступать с температурой 450⁰С, для того чтобы предотвратить выпадение конденсата на греющих поверхностях котла. Поэтому установлен рециркуляционный насос марки Wilo-TOP-Z80/103 , производительностью G = 15, 47 м³/ч, напором Н =5 м. 8

Принимаем насос марки Wilo CronoBlocBL 40/210-11/2 производительность G = 55,4 м³/ч, напором Н =48 м (один рабочий, один резервный). 9

Подбор теплообменников 10

Подбор расширительных баков 10

Водоподготовка 11

Расход топлива котельной 11

Расчет вентиляции и остекления 12

Расчёт дымовой трубы автономной котельной 13

Список литературы 14

Введение

Современная система децентрализованного теплоснабжения представляет сложный комплекс функционально взаимосвязанного оборудования, включающего автономную теплогенерирующую установку и инженерные системы здания (Горячее водоснабжение, системы отопления различного назначения и вентиляции). Требования, предъявляемые потребителям теплоты современного здания к параметрам и характеристикам теплоносителя, условиям контроля и управления режимами отпуска теплоты, продолжительности функционирования, ставят целый комплекс технологических задач перед теплогенерирующей установкой, существенно усложняя ее структуру.

Расчетная производительность котельной определяется суммой расходов тепла на отопление и вентиляцию при максимальном режиме и тепловых нагрузок на технологические цели при среднем режиме. При определении расчетной производительности котельной должны учитываться также расходы теплоты на собственные нужды котельной, включая отопление в котельной.

Исходные данные Вариант №14 /4/7

• Район строительства: Киров;

• Объект: жилой 16 этажный дом

• Наружный объем объекта:180×16×2,9;

• Высота технического этажа: 1,7м;

Определение тепловых нагрузок

Расчётные расходы теплоты на отопление, вентиляцию и горячее водоснабжение определяют по укрупненным показателям, согласно [1], в зависимости от площади и численности населения дома.

- площадь этажа, м²;

- численность населения дома, чел. ;

N – количество жилых этажей;

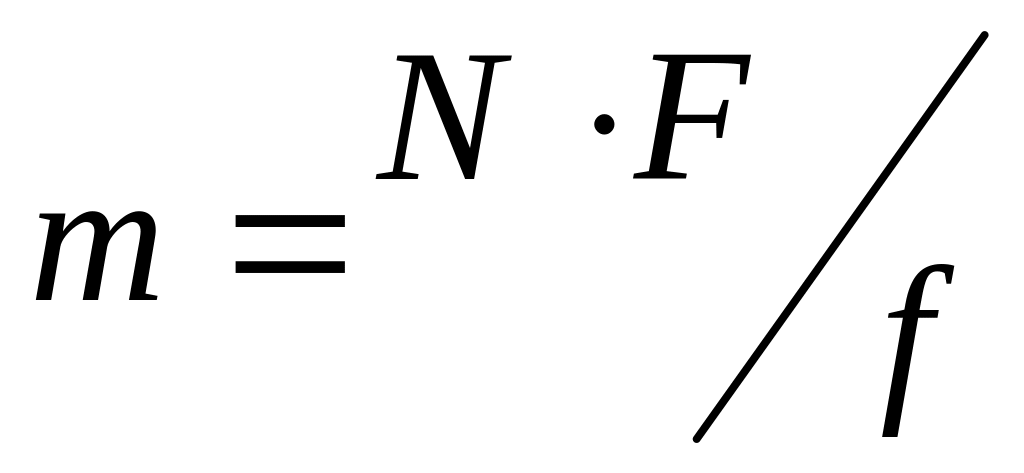

- норма жилой площади на одного человека, 12 м²/чел.

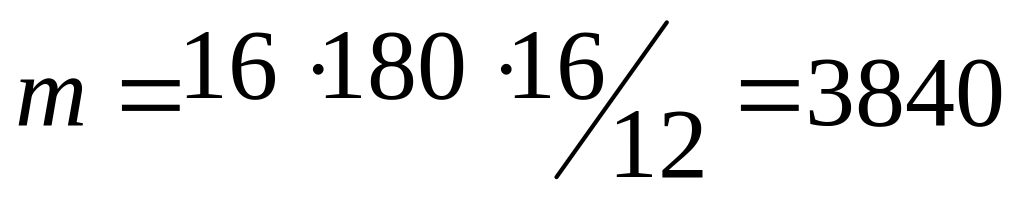

чел.

Тепловые нагрузки для расчета и выбора оборудования должны определяться из трех режимов:

• Максимального – при температуре наружного воздуха в наиболее холодную пятидневку;

• Среднего – при средней температуре наружного воздуха в наиболее холодный месяц;

• Летнего.

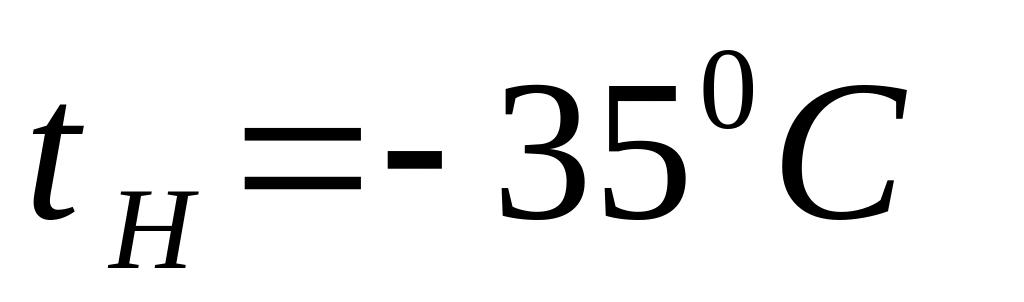

Укзанные расчетные температуры наружного воздуха принимаем в соответствии со СНиП 23-01 и СНиП 2.04.05. для г. Кирова:

Максимальная тепловая нагрузка на отопление при наружной температуре

, Вт

Вт

где a – поправочный коэффициент, учитывающий район строительства здания;

– повышающий коэффициент для учета потерь теплоты теплопроводами, проложенными в неотапливаемых помещениях(СНиП 2.04.05-91)

– тепловая отопительная характеристика зданий, Вт/(м²·⁰С), представляющая собой поток теплоты, теряемый 1 м² наружного объема здания в единицу времени при разности температур внутреннего и наружного воздуха 1⁰С, принимаемый по [1];

- объем здания, м²;

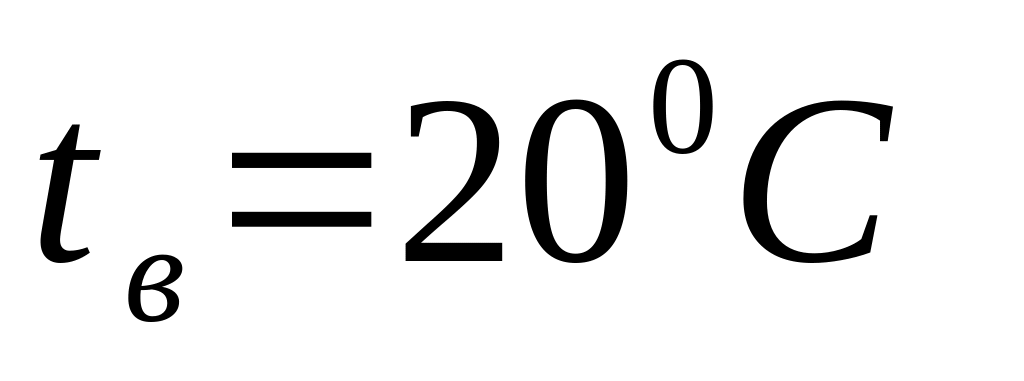

- расчетная внутренняя температура здания, ⁰С;

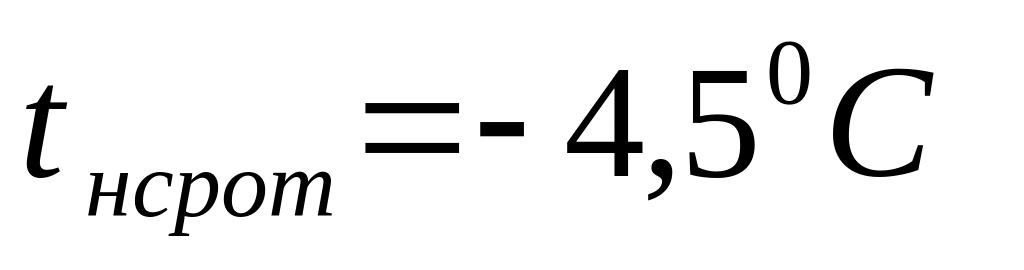

– расчетная температура наружного воздуха для проектирования отопления, ⁰С.

Годовой расход тепла на нужды отопления:

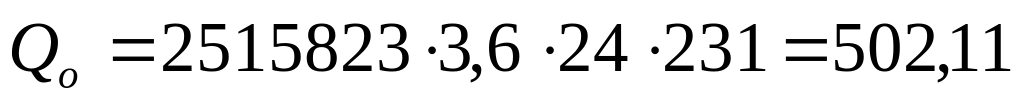

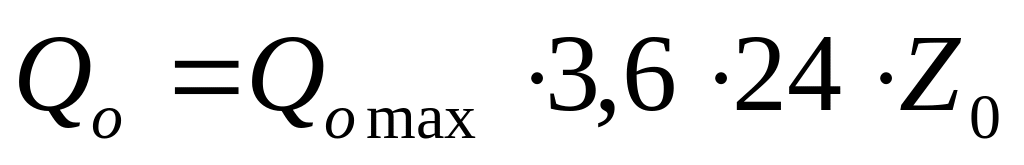

гДж,

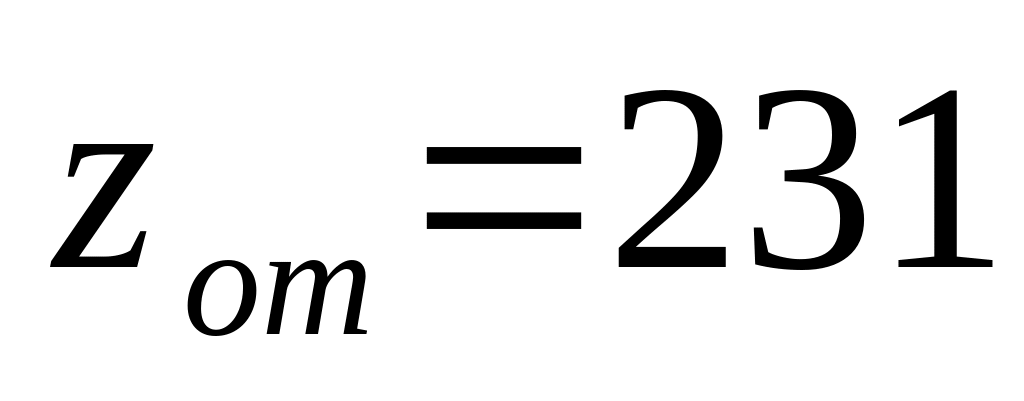

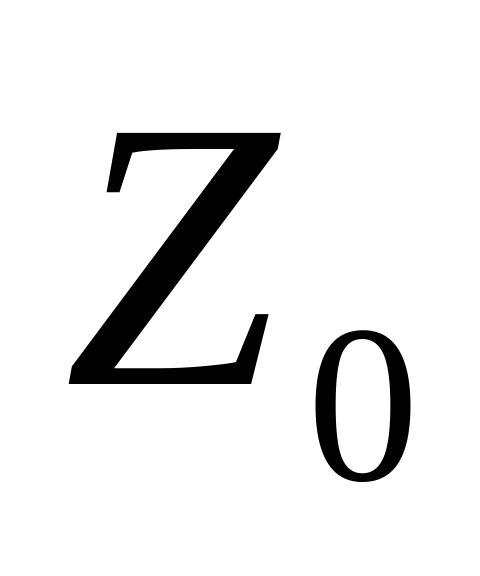

где – продолжительность отопительного периода.

Максимальная тепловая нагрузка на вентиляцию здания.

Для жилых зданий.

Тепловая нагрузка на горячее водоснабжение:

Вт

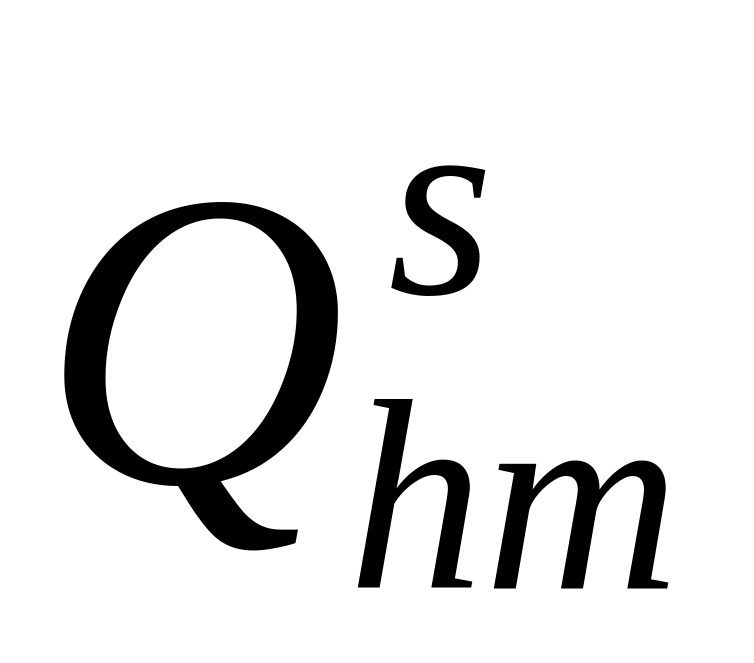

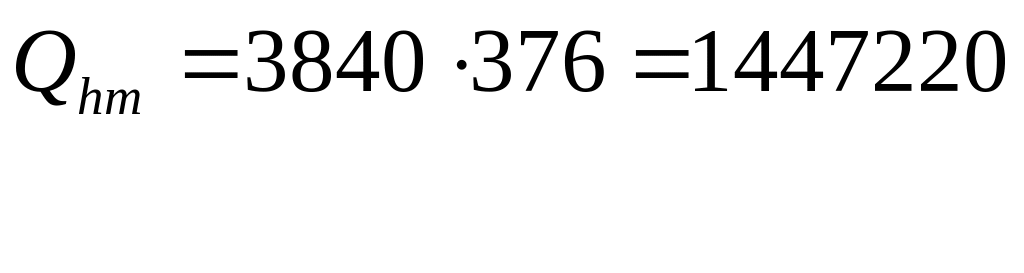

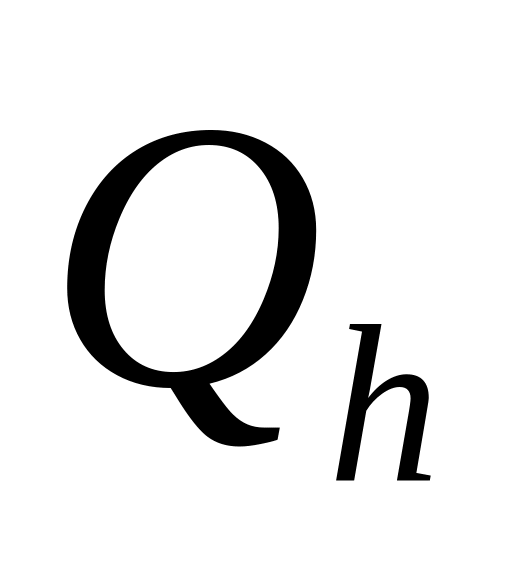

- средний тепловой поток, Вт, на горячее водоснабжение здания;

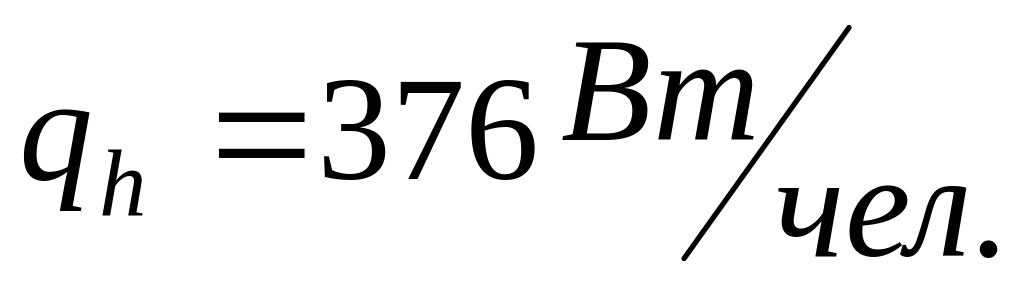

- укрупненный показатель среднего теплового потока на горячее водоснабжение на одного человека, принимаемый по [4].

Вт

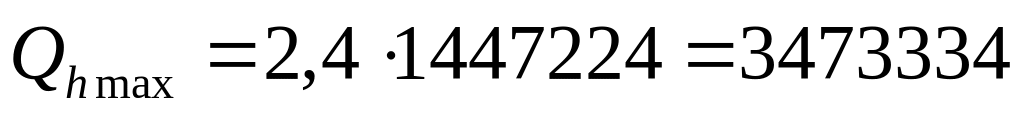

- максимальный тепловой поток, кВт, на горячее водоснабжение здания.

;

Вт

- средний тепловой поток, Вт, на горячее водоснабжение в неотапливаемый период

- годовой расход теплоты, ГДж, на горячее водоснабжение здания.

- температура холодной (водопроводной) воды в отопительный период (при отсутствии данных принимается равной 5°С);

- температура холодной (водопроводной) воды в неотопительный период (при отсутствии данных принимается равной 15°С);

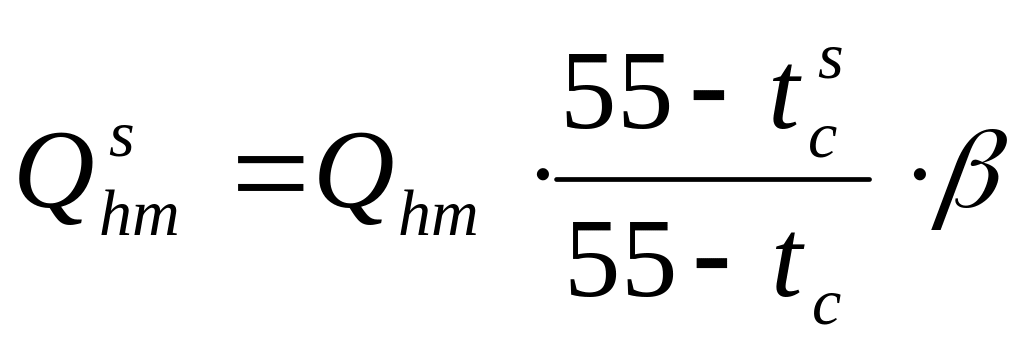

- коэффициент, учитывающий изменение среднего расхода воды на горячее водоснабжение в неотопительный период по отношению к отопительному периоду, принимаемый при отсутствии данных для жилищно-коммунального сектора равным 0,8.

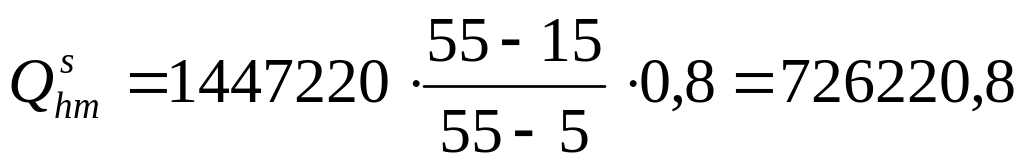

ГДж.

Расход теплоты на собственные нужды:

Вт
