46. Устройство, принцип действия дренчерных установок пожаротушения.

Дренчерные установки водяного пожаротушения предназначены для одновременного тушения пожара по всей защищаемой площади, создания водяных завес, а также орошения строительных конструкций, резервуаров с нефтепродуктами и технологического оборудования.

Дренчерная установка может состоять из одной или нескольких секций. Каждая из них обслуживается самостоятельным контрольно-пусковым узлом. Автоматическое включение дренчерных установок может обеспечиваться одной из следующих побудительных систем: при наличии клапана группового действия КГД, БК и КБГЭМ — гидравлической или пневматической системой со спринклерами, системой пожарной сигнализации и побудительным трубопроводом, тросовой системой, имеющей легкоплавкие замки; при наличии задвижек и вентилей с электроприводом — системой пожарной сигнализации с электрическими пожарными извещате-

Устройство и принцип действия дренчерных установок водяного пожаротушения. Принципиальная схема дренчерной установки представлена на рис.5.4. На схеме показаны два вида привода дренчерной установки: с помощью спринклерной побудительной сети и тросовой системы.

Работа установки со спринклерами в качестве побудителей протекает следующим образом. При пожаре спринклер 6 вскрывается, вода выходит из побудительной сети, давление в ней падает, в результате чего срабатывает клапан группового действия 10; вода из сети поступает к дренчерам 5. Вследствие падения давления в сети до КГД снижается давление и в пневмобаке (импульсном устройстве) 17, электроконтактный манометр 19 которого срабатывает и выдает импульс на щит управления 1. Здесь импульс от ЭКМ разделяется на сигнальный — к станции сигнализации 2 и командный — на открывание задвижек с электроприводом 13 и включение электродвигателя 15 насоса 14. Насос забирает воду из водопровода 18.

В случае тросового привода дренчерной установки при пожаре за счет повышения температуры распадается тросовый замок (рис.5.5), приводя к включению клапан побудительный При срабатывании побудительного клапана сбрасывается давление в побудительной сети, вследствие чего открывается КГД 10. Далее работа установки протекает так же, как и в описанном выше случае. Клапан пусковой тросовый (КПТ) позволяет осуществить и ручной пуск установки.

47. Назначение, устройство спринклерных оросителей. Требования, предъявляемые к размещению оросителей.

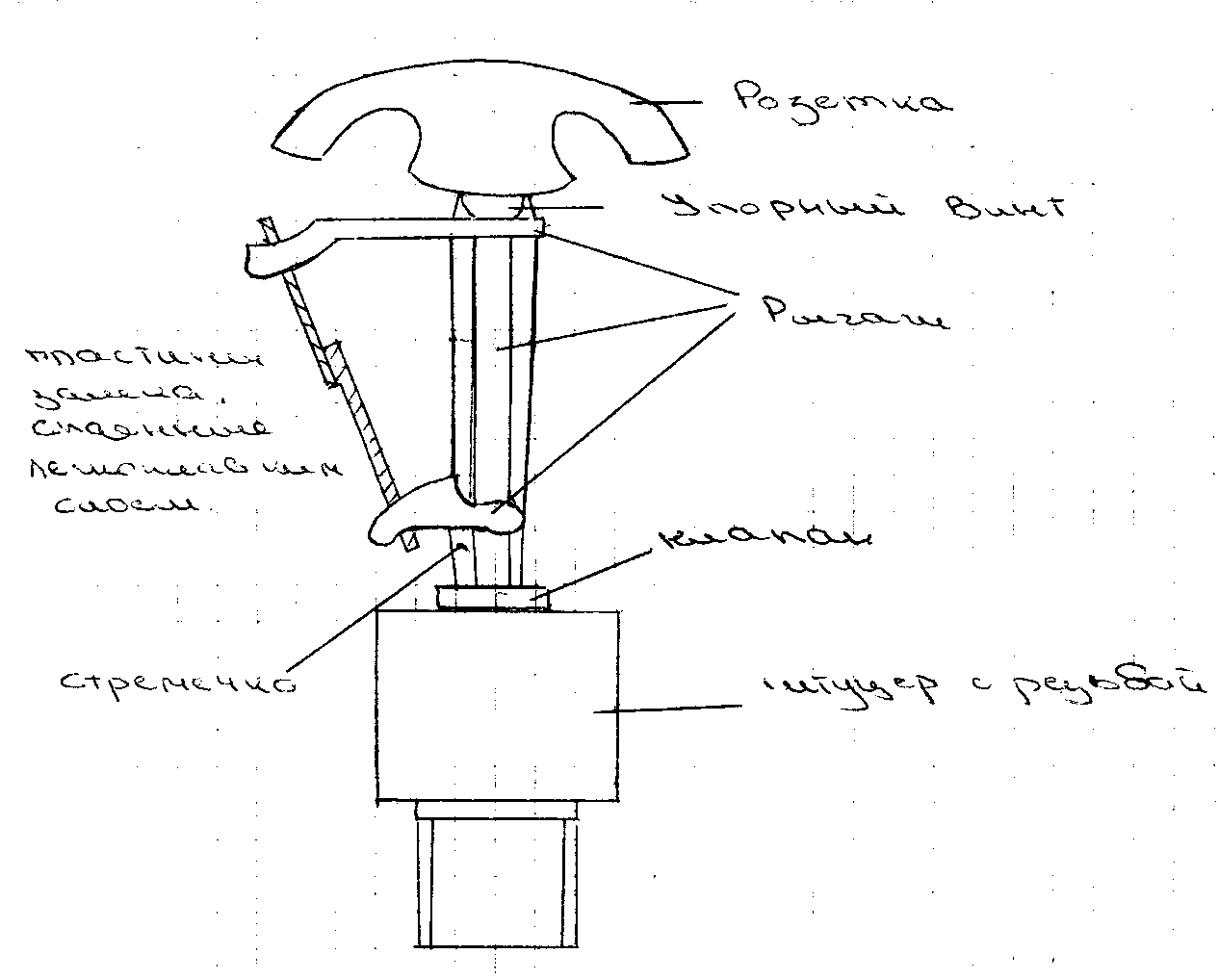

Спринклерные оросители являются автоматически действующими устройствами и выполняют одновременно две функции: побудителя (датчика пожара) и оросителя. По принципу действия это ороситель ударного действия. В зависимости от вида исполнения спринклеры бывают: В — с вогнутой. розеткой; П — с плоской розеткой; Н — настенного исполнения; Э — с плавким элементом; К — со стеклянной колбой.

В Республике Беларусь наибольшее распространение получили спринклерные оросители с вогнутой (СВ) и плоской (СП) розеткой.

На легкоплавкий замок спринклера наносят маркировку с указанием температуры его плавления. Для наглядного различия спринклерных оросителей по температуре плавления замка его штуцер и стремечко окрашивают эмалевой краской в разные цвета.Спринклер по температуре плавления припоя выбирают в зависимости от максимально возможной температуры воздуха в условиях нормальной эксплуатации помещения. При возникновении пожара от воздействия тепловой энергии легкоплавкий замок распадается. Вода, получая свободный выход, ударяется о розетку и разбрызгивается над очагом пК роме того, находят широкое применение спринклеры, в которых в качестве чувствительных элементов используются запаянные колбочки с подкрашенным спиртом. Контрольно-пусковые узлы спринклерной установки пожаротушения являются связующим звеном между магистральным трубопроводом и распределительной сетью со спринклерами и осуществляют контроль за работоспособностью установки; включение устройства подачи звукового и светового сигналов тревоги при срабатывании любого из спринклеров; удаление воды из питательных и распределительных трубопроводов при техническом обслуживании и ремонте.

ПРАВИЛА УСТАНОВКИ:

Спринклерные оросители в заполненных установках следует устанавливать розетками вверх или вниз, в воздушных— розетками вверх.

Спринклерные оросители водяных УП необходимо устанавливать перпендикулярно плоскости перекрытия (покрытия), спринклерные оросители пенных УП — диффузором вниз под углом, не превышающим 15° к вертикали.

Спринклерные настенные оросители можно использовать в заполненных и воздушных установках. Отражатель спринклерного настенного оросителя следует располагать параллельно плоскости пола.

Спринклерные водяные и пенные УП в зависимости от температуры воздуха в помещении следует проектировать:

заполненными — для помещений с минимальной температурой воздуха 5 оС;

воздушными — для помещений с температурой ниже 5 оС.

Спринклерные УП следует проектировать для помещений высотой не более 20 м, за исключением УП, предназначенных для защиты конструктивных элементов покрытий зданий и сооружений. В последнем случае параметры УП для помещений высотой более 20 м следует принимать по 1 группе помещений (см. таблицу 2).

Для одной секции спринклерной УП следует принимать не более 800 спринклерных оросителей всех типов, во внутристеллажном пространстве — не более 500 оросителей. При этом общая емкость трубопроводов каждой секции воздушных УП должна составлять не более 3,0 м3. Требования к помещениям и оборудованию складов с высотным стеллажным хранением приведены в приложении Б.

Каждая секция спринклерной УП должна иметь самостоятельный узел управления.

При использовании узла управления с акселератором емкость трубопроводов воздушных УП может быть увеличена до 4,0 м3.

В зданиях с балочными перекрытиями (покрытиями) класса пожарной опасности К0 по СНБ 2.02.01 и потолками с выступающими частями высотой более 0,32 м, а в остальных случаях — более 0,2 м, спринклерные оросители следует устанавливать между балками, ребрами плит и другими выступающими элементами перекрытия (покрытия) и потолка с учетом обеспечения равномерности орошения пола.

Расстояние от отражателя спринклерного оросителя, устанавливаемого горизонтально относительно своей оси, до плоскости перекрытия (покрытия) и потолка, имеющего сплошную конструкцию,должно быть от 0,07 до 0,15 м.

В зданиях с односкатными и двухскатными покрытиями, имеющими уклон более 1/3, расстояние по горизонтали от спринклерных оросителей до стен и от спринклерных оросителей до конька покрытия должно быть не более 1,5 м — при покрытиях с классом пожарной опасности К0 и не более 0,8 м — в остальных случаях.

В местах, где имеется опасность механического повреждения, спринклерные оросители должны быть защищены специальными защитными решетками, не влияющими на их работоспособность.

Расстояние между спринклерными оросителями и стенами (перегородками) класса пожарной опасности К1 не должно превышать половины расстояния между спринклерными оросителями, указанного в таблице 2.

Расстояние между спринклерными оросителями и стенами (перегородками) с пределом распространения пламени по поверхности РП 4 по СНБ 2.02.01 не должно превышать 1,2 м.

Расстояние между спринклерными оросителями водяных УП, устанавливаемыми под гладкими перекрытиями (покрытиями) и потолками, имеющими сплошную конструкцию, должно быть не менее 1,5 м.

Тупиковые и кольцевые питающие трубопроводы должны быть оборудованы промывочными задвижками.
