ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Методические указания для графических работ учебной дисциплины разработаны на основе рабочей программы учебной дисциплины ОП.01. Основы инженерной графики для подготовки специалистов начального профессионального образования (далее - НПО) технического профиля.

Пособие содержит теоретический материал, он представляет собой краткое изложение некоторых положений , знание которых необходимо при выполнении практических заданий и которые помогают более глубоко осмыслить результаты проделанного эксперимента.

В рабочем листе обучающегося приведены контрольные вопросы для самостоятельной работы, с целью проверки знаний по теме лабораторной работы.

Пособие снабжено необходимым справочным материалом.

Правила выполнения графических работ

1. Обучающийся должен придти на занятие подготовленным по данной теме.

2. Каждый обучающийся должен знать правила по технике безопасности .

3. После проведения работы студент представляет письменный отчет.

4. Отчет о проделанной работе следует выполнять в журнале лабораторных работ на листах формата А4 с одной стороны листа.

5. Зачет – при наличии зачетов по всем графическим работам.

Общие правила проведения работ

Каждому обучающемуся, предоставляется место, которое он должен содержать в порядке и чистоте. При выполнении работы не загромождайте рабочее место лишними предметами.

При выполнении графических работ необходимо строго соблюдать следующие правила.

1. Перед занятиями обучающемуся необходимо заранее познакомиться с ходом проведения работы, по учебному пособию, отчетливо уяснить цель и задачи работы, обдумывая каждое действие.

2. Выполнение графической работы и каждого отдельного опыта требует строгого соблюдения всех указаний, содержащихся в описании работы.

3. Если работа не может быть закончена в течение одного занятия, то необходимо заранее обсудить с преподавателем, на каком этапе работа должна быть прервана и когда можно будет ее закончить.

По дисциплине: оп.01. Основы инженерной графики

• 150709.02 Сварщик (электросварочные и газосварочные работы). Отводится 34 часа.

Графическая работа№1 Формат чертежей. Основная надпись.

1. Перепишите в тетрадь приведенные ниже размеры форматов. Справа проставьте обозначения этих форматов.

210 х 297 -

297 х 420 -

594 х 841 –

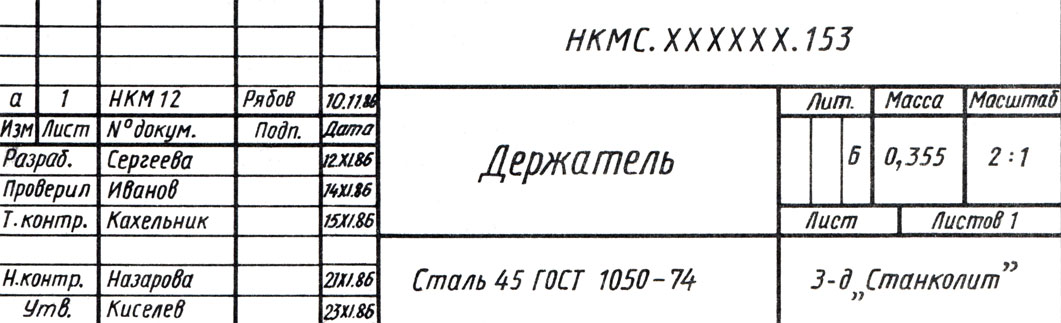

2. На рис. 1 приведена основная надпись производственного чертежа. Запишите в тетради: а) наименование изделия; б) материал, из которого надо сделать деталь; в) обозначение чертежа; г) массу детали; д) масштаб; е) литеру, присвоенную чертежу; ж) литеру изменения и номер документа

Графическая работа№2 Линии чертежа. Масштабы.

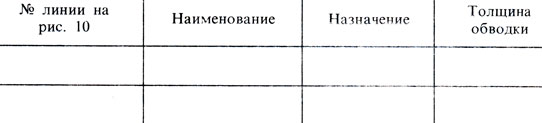

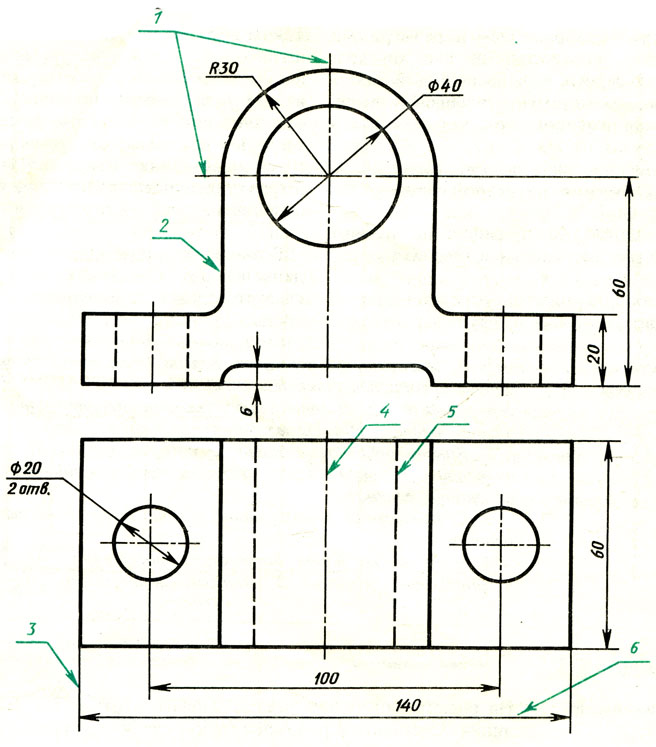

На рис. 2 дан чертеж детали. Цифрами отмечены различные линии. Составьте в рабочей тетради следующую таблицу и заполните ее. Чертеж перечертить на ФА4

Рис. 2. Задание для упражнений

Графическая работа№3 Понятие о шероховатости поверхностей

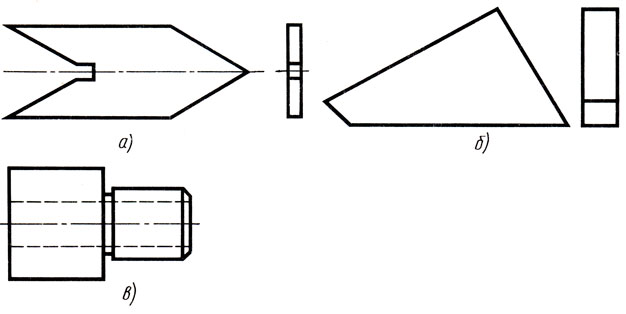

Перечертите в тетрадь рис. 3, нанесите размеры и обозначьте шероховатость поверхностей. Размеры определите обмериванием изображения. Шероховатость поверхностей следующая: на рис. 3, а - наклонные поверхности Ra0,4, горизонтальные - Ra0,8, остальные Ra1,6 на рис. 3, б; - наклонные поверхности Ra25, горизонтальная - Ra50, передняя и задняя поверхности обработке не подлежат; на рис. 51, в - наружные цилиндрические поверхности Rа12,5, поверхность отверстия Ra3,2, остальные (в том числе поверхность канавки) Ra25. Чертеж перечертить на ФА4.

Графическая работа№4 Основные сведения о размерах.

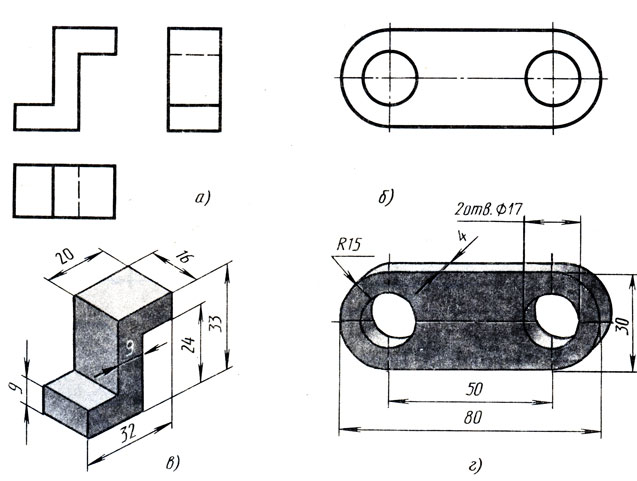

Перечертите в тетрадь рис. 4, а и б. Нанесите на них размеры, данные на наглядных изображениях.

Графическая работа№5 Деление отрезков, углов и окружностей на равные части

1. Разделите отрезок прямой АВ на четыре равные части, перечертить на ФА4

2. Разделите тупой угол на четыре равные части, перечертить на ФА4

3. При помощи угольника и линейки разделите окружность на 12 равных частей. То же самое сделайте с помощью циркуля, перечертить на ФА4

4. Подсчитайте, чему равна длина хорды при делении окружности диаметром 100 мм на 15 равных частей
