3 Методы программного управления автоматикой
При управлении простыми процессами, например, автоматическими циклами, а также при анализе состояний с небольшим количеством переменных (3...8) целесообразно применение асинхронных автоматов. При этом функции управления могут иметь разные способы представления: булевые выражения, таблицы истинности, переключательные или комбинационные логические схемы, карты Карно, диаграммы Вейча, графы и т.д. Исходные сигналы автомата могут быть однобитными или многобитными.
При небольшом числе переменных для программирования асинхронных автоматов применяются методы операторных программ, в которых используются логические операции процессоров, а также методы маскирования, адресных переходов и бинарных программ.
3.1 Применение метода маскирования
Если решение функции должно быть одно
из двух
,
то при ее задании в булевой форме или в
виде переключательной схемы можно
применить метод отображения входного
набора или метод маскирования.
Пусть
.
Представим функцию в виде:
,
где Y1(x)=(–000– 1-1); Y2(x)=(–––– 110—).
В приведенных выражениях черточки указывают на отсутствие условий, а переменные размещены в байте следующим образом:
[x8 x7 x6 x5 x4 x3 x2 x1].
Поместим Y1(x) и Y2(x) в соседние ячейки памяти и подготовим маски для анализа вводимой информации.
Первая маска G должна закрыть все переменные, которые не несут условий:
для Y1(x) G1=(01110101)=75Н;
для Y2(x) G2=(00001110)=0СН.
Вторая маска (гамма) должна выделить единичные значения в Y.
Маски размещаются в памяти попарно:G1, 1, G2, 2.
Программная реализация автомата заключается в том, что на входной набор накладывается маска G1 с помощью операции ANI G1, а потом маска 1 операцией XRI 1. Если входной набор удовлетворяет условиям Y1(x), то в регистре флагов F микропроцессора устанавливается бит z=1 (нулевой результат) и осуществляется вывод значения функции F=1. Если условия не удовлетворены (z=0), то на входной набор накладывается другая пара масок Γ2 и G2 и проверяется условие z =1.
Функция может содержать несколько операций ИЛИ. Пусть, например, функция содержит две операции ИЛИ:
.
В этом случае потребуется представить
ее в виде
и получить три пары масок.
Для удобства выборки из памяти маски записываются попарно и последовательно: G1, Γ 1, G2 Γ 2,…Gn.... Γn.
Достоинство метода - программа универсальная, так как при изменении функции достаточно изменить маски.
Недостаток метода - при большом числе переменных и конъюнкций значительно увеличивается количество масок.
3.2 Метод бинарных программ (разложение в ряд Шеннона)
Метод бинарных программ основан на поочередном анализе каждой переменной. Результатом анализа является бинарное дерево решений. Для проведения анализа используются команды условных переходов. Наиболее удобно применение команд, связанных с анализом переносов, например, RRC – сдвиг вправо через бит переноса. Переменная, которая поступает в бит переноса С, подвергается бинарному анализу - определению значения 0 или 1. В зависимости от результата алгоритм разветвляется в двух направлениях, образуя логику решения.
Рассмотрим пример построения блок-схемы алгоритма анализа булевой функции, которые зависит от четырех переменных – x, y, z, w:
Пусть
.
Анализ
функции позволяет сделать вывод о том,
что переменная
во втором слагаемом не анализируется.
В связи с этим принимаем следующий
порядок анализа:
Здесь сначала анализируется x, потом y, дальше w и z.
Построим
блок-схему алгоритма анализа логической
функции
в виде дерева решений. Для построения
блок-схемы используем операции сдвига,
и операцию анализа состояния бита
переноса
,
которую обозначим на схеме цифрой 1.

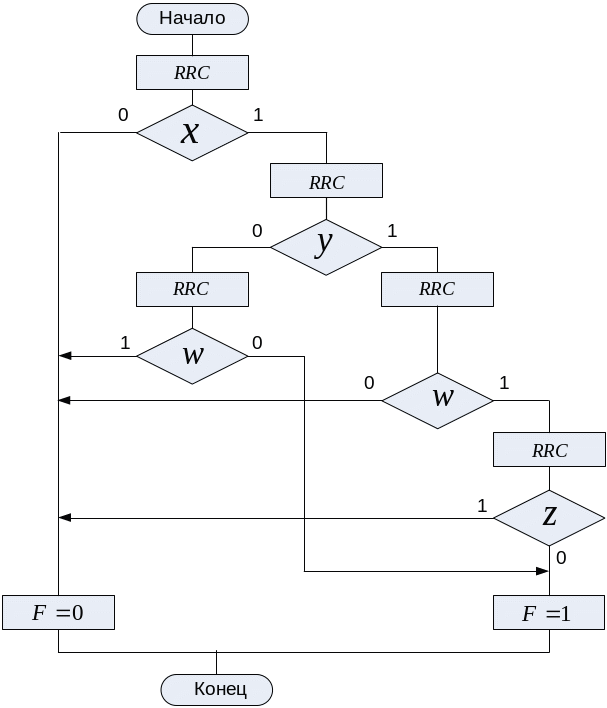

Схема алгоритма приведена на рисунке
3.1.
Рисунок 3.1 - Блок-схема алгоритма программной реализации логической функции
Как видно со схемы алгоритма для программной реализации автомата потребуется ввести не больше пяти процедур анализа переменных, что отвечает хорошему варианту программы.
