18) Системы несвязанного регулирования.
Структурная схема системы представлена на рис. 1.32. Выведем передаточную функцию эквивалентного объекта в одноконтурной АСР с регулятором R1. Как видно из рис. 1.33, а, такой объект состоит из основного канала регулирования и связанной с ним параллельно сложной системы, включающей второй замкнутый контур регулирования и два перекрестных канала объекта.

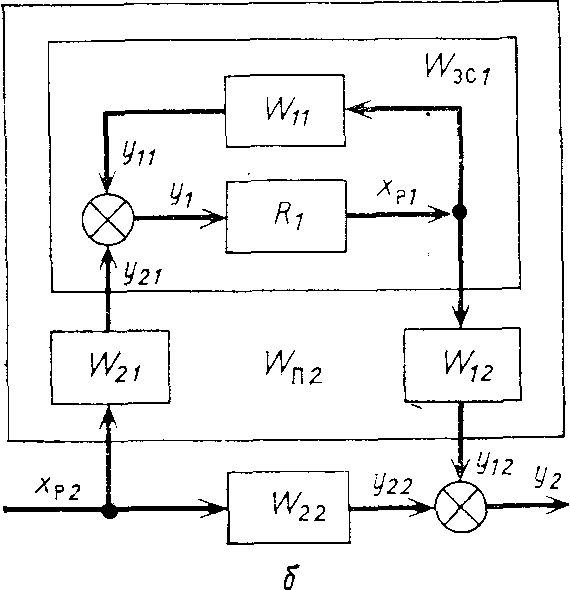

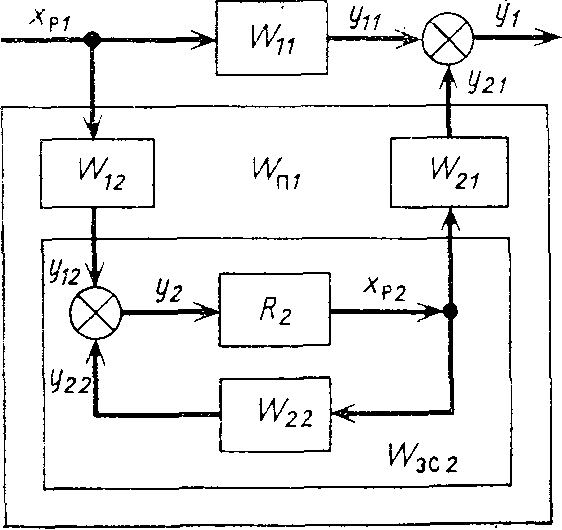

Рис. 1.33. Преобразование системы регулирования двух координат к эквивалентным одноконтурным АСР: эквивалентный объект для первого регулятора; б–эквивалентный объект для второго регулятора

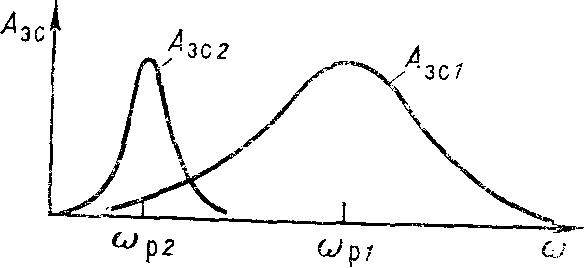

Рис. 1.34. Амплитудно-частотные характеристики одноконтурных АСР при отсутствии перекрестных связей в объекте

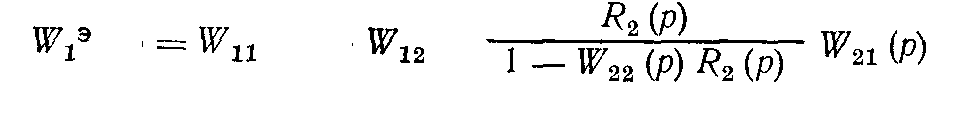

Передаточная функция эквивалентного объекта имеет вид:

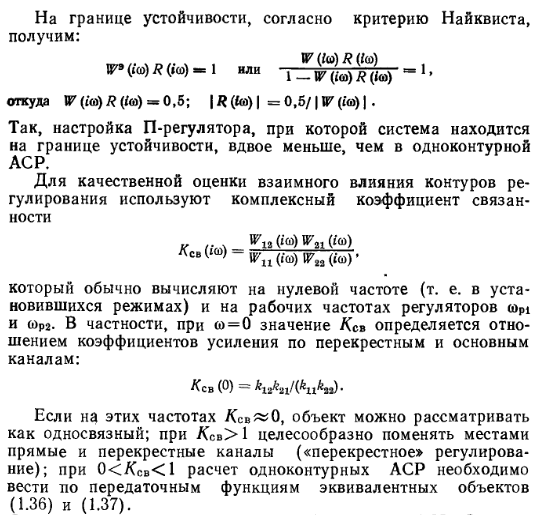

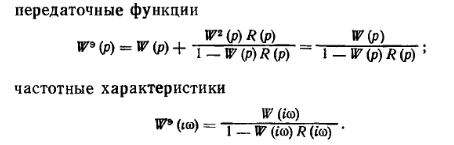

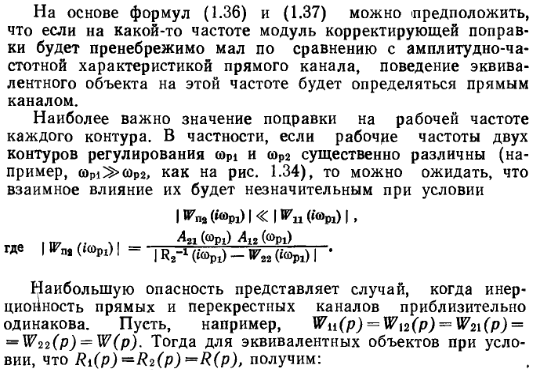

Второе слагаемое в правой части уравнения (1.36) отражает влияние второго контура регулирования на рассматриваемую систему и по существу является корректирующей поправкой к передаточной функции прямого канала.
19) Автоматические системы управления класификация. Основные функциональные части асуп
Различают автоматические и автоматизированные системы управления. В отличии от автоматических систем, в которых управление осуществляется без участия человека, в автоматизированных системах часть функций управления выполняет человеком, другая часть – автоматическими устройствами. В автоматизированных системах управления (АСУ) с помощью вычислительной техники сбора, анализа, регистрации информации, а также ее преобразование для выполнения отдельных операций принятия решений. Для реализации этих функций используются экономико-математические методы и модели, позволяющие получить оптимальное или близкое к оптимальному решение. Таким образом, АСУ – это человеко-машинная система, использующая экономико-математические методы, средства электронно-вычислительной техники для отыскания и реализации наиболее эффективного управления
Наиболее распространенными признаками классификации АСУ являются тип объекта управления, выполняемые функции и назначение, выходные результаты и др.
По типу объекта управления различают АСУ предприятием, объединением, отраслью, народным хозяйством. Можно выделить территориальные АСУ (АСУ городом, АСУ регионом, АСУ республикой).
По назначению принято различать промышленные, оборонные, коммерческие, финансово-экономические и другие АСУ
По выполняемым функциям выделяют административно-организационные АСУ, технологические, интегральные.
По выходным результатам различают информационно-справочные, информационно-советующие и информационно-управляющие АСУ.
По типу производства различают АСУП для непрерывных, дискретных и дискретно-непрерывных производств.
*****
В составе АСУП принято выделять функциональную и обеспечивающую части.
Функциональная часть подразделяется на подсистемы, выполняющие основные функции управления предприятием. Необходимость выделения функциональных подсистем объясняется сложностью управления современным мероприятием. Обеспечивающая часть представляет собой комплекс средств и методов, объединенных в соответствии с их спецификой и обеспечивающих решение задач во всех функциональных подсистемах АСУП. Выделяют организационное, информационное, техническое, математическое и программное, лингвистическое, правовое и эргономическое обеспечение АСУП.
Организационное обеспечение – это совокупность методов и средств технико-экономического анализа системы управления, выбора и постановки задач организационного, организации производства и управления в условиях АСУП.
Информационное обеспечение представляет собой совокупность динамической информационной модели предприятия и средств ее формирования и ведения (поддержание адекватности модели и объекта).
Техническое обеспечение АСУП – это комплекс технических средств, обеспечивающих функционирование АСУП.
Математическое и программное обеспечение представляет собой совокупность алгоритмов и программ, реализующих функциональные и обеспечивающие задачи АСУП.
Лингвистическое обеспечение – это языковые средства (языки программирования, описания объектов и задач управления, общения с ЭВМ и т.д.), используемые на различных этапах создания и функционирования АСУП.
Правовое обеспечение представляет совокупность руководящих материалов и нормативов, регламентирующих порядок разработки, внедрения и функционирования АСУП, статус АСУП в отрасли, функции отдельных звеньев и организаций, порядок формирования и использования информации в системе. Кроме того, правовое обеспечение регламентирует права, обязанности и ответственность персонала АСУП.
Эргономическое обеспечение – это совокупность методов и средств, позволяющих повысить эффективность деятельности человека в АСУП.
*****
Иерархия.
Структуры сложных систем управления , как правило, строятся с использованием иерархического и функциональных принципов выделения подсистем.
Первый (нижний) уровень иерархии состоит из множества систем управления отдельными технологическими операциями. Цель управления на этом уровне обычно является выбор и поддержание заданных режимов выполнения технологических операций. Здесь управление сводится к контролю параметров технологических режимов и к воздействию непосредственно на технологическую операцию.
Второй (следующий) уровень иерархии включает системы управления производственными участками и технологическими линиями. Основная цель управления – выбор и поддержание режимов совместного функционирования агрегатов станков и оборудования. На этом уровне производится корректировка параметров каждой операции технологического процесса в зависимости от случайного и вынужденного изменения режимов других.
Совокупность систем упрвления первого и второго уровней будет называться системой упрвления технологическими процессами (СУТП).
Третий уровень иерархии составляют системы управления цехами. Цель управления цехом – организация выпуска заданного количества изделий конкретной номенклатуры с требуемым качеством и наименьшими затратами. Для реализации такой цели в процессе управления необходимо выполнять функции организационно и экономического характера.
Объектом управления на четвертом уровне иерархии является непосредственно предприятие в целом. Цель управления – организация совместного функционирования цехов для выпуска готовой продукции при заданных технико-экономических показателях. Совокупность систем управления третьего и четвертого уровней называют системой управления предприятием (СУП).
