1.4. Оцифровка восстающей выработки

1. По расположению восстающей в плане следует определить соответствующую вертикальную проекцию (профиль) по программе GEOL_PRO (нужной стенки), «посадить имидж» восстающей и далее выполнять оцифровку, как описано ранее.

2. Удобно также разбить дисплей на 2 экрана (команда -VPORTS или VPORTS). В одном задать вид плана, в другом профиля. При этом, при наличии конфигурации восстающей не только в профиле, но и в плане, можно линии опробования назначить более точно, путем перемещения их на плане/профиле (без объектных привязок!).

2. Оцифровка (векторизация) геолого-маркшейдерской информации с использованием программных средств

2.1. Вставка растрового изображения

1. Откройте файл образца CITY.dwg.

2. Выберите последовательно вкладку "Главная" панель "Данные" "Вставить изображение".

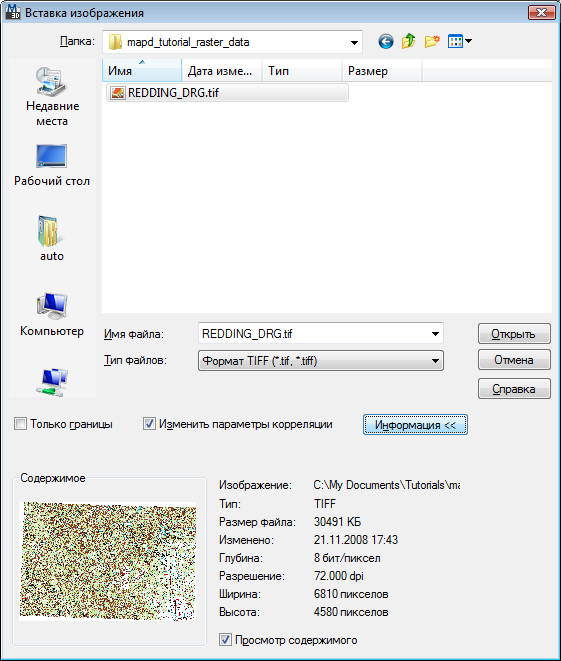

3. В диалоговом окне "Вставка изображения" выполните следующие действия.

   • Перейдите к папке, в которой сохранены файлы образцов учебного пособия.

   • В поле "Тип файла" выберите"Tagged Image File Format (*.tif,*.tiff)".

   • В списке изображений выберите REDDING_DRG.tif.

   • Нажмите кнопку "Информация", чтобы узнать размер файла, дату создания и другие сведения, а также открыть предварительный просмотр.

При нажатии кнопки "Изображение" отображается окно предварительного просмотра и статистика по изображению.

• Выберите Изменить параметры совмещения.

• Нажмите кнопку Открыть.
