Батареи закрытые с регулирующим клапаном (vrla).

На импортных автомобилях представительского класса стали появляться батареи нового поколения - закрытые батареи с регулирующим клапаном (VRLA) и иммобилизованным (связанным) электролитом.

Создание закрытой (герметизированной) батареи свинцово-кислотной системы становится возможным благодаря созданию условий для рекомбинации выделяющегося на положительном электроде газообразного кислорода на поверхности отрицательного электрода, который взаимодействует с отрицательной активной массой и не выделяется в окружающую среду (реализация кислородного цикла). Для этого конструируют батарею таким образом, чтобы ёмкость отрицательных электродов в аккумуляторе была несколько больше, чем ёмкость положительных электродов. Тогда в процессе заряда положительные электроды полностью зарядятся раньше, чем отрицательные, и выделение кислорода на положительном электроде начнётся до начала выделения водорода на отрицательном электроде. Выделяющийся кислород, пройдя через газовые каналы в межэлектродном зазоре, как показано на Рис.10, вступит в химическую реакцию с активной массой отрицательного электрода.

Рис. 10 Схематическое представление газовых потоков в открытом (с жидким электролитом) и закрытом (исполнение VRLA с сепаратором AGM) аккумуляторах.

Для ускорения поступления кислорода от положительного электрода к отрицательному необходимо ограничение объёма свободного электролита. Поэтому для производства герметизированных батарей разработаны методы связывания (иммобилизации) жидкого электролита. В настоящее время применяются два способа связывания:

- создание загущённого (гелеобразного) электролита;

- абсорбция (пропитывание) жидкого электролита в специальные сепараторы с высокой объёмной пористостью и активную массу аккумуляторных электродов.

Э лектролит из таких батарей не вытекает даже в случае, если в корпусе образуется сквозное отверстие. Поэтому такие аккумуляторные батареи сохраняют свою работоспособность в течение достаточно длительного времени даже после того» как будет пробита наружная стенка корпуса. Они менее чувствительны к длительному пребыванию в состоянии низкой степени зараженности, чем аккумуляторные батареи со свободным (жидким) электролитом.

Для получения гелеобразного электролита применяют силикагель, аллюмогель и другие подобные по свойствам вещества. При смачивании серной кислотой эти вещества образуют тиксотропный гель. Гелеобразный электролит имеет более высокое электрическое сопротивление, чем жидкий электролит вследствие ограничения подвижности ионов.

Применение в батареях закрытого исполнения раствора электролита в жидком состоянии стало возможно, благодаря созданию качественно нового вида сепаратора в виде нетканого мата из ультратонких стеклянных волокон. Объёмная пористость современных стеклосепараторов достигает 90-95 %. При этом в структуре сепаратора имеются как мелкие поры диаметром порядка 1 мкм и менее (которые служат, в основном, для удержания электролита), так и более крупные поры диаметром порядка 20 мкм (которые предназначены для организации транспорта газовых пузырьков от поверхности положительного электрода к поверхности отрицательного электрода). Искусственное ограничение ёмкости положительных электродов и объёма электролита приводят к тому, что ёмкость герметизированных свинцовых батарей с иммобилизованным электролитом примерно на 15 % ниже, чем батарей со свободным электролитом того же объёма и массы. Устройство свинцовой батареи с иммобилизованным электролитом показано на Рис. 11.

Закрытые свинцовые батареи с иммобилизованным электролитом имеют регулирующий (предохранительный) клапан. Этот клапан служит для того, чтобы давление внутри аккумулятора при его эксплуатации не превышало величины, которая является допустимой по условиям работоспособности и прочности корпусных деталей. Дело в том, что, несмотря на применяемые ограничения ёмкости положительных электродов, выделение водорода на отрицательном электроде в процессе заряда, особенно на заключительной его стадии, полностью подавить пока не удаётся. Причём скорость его выделения в конце зарядного процесса несколько выше, чем скорость выделения кислорода.

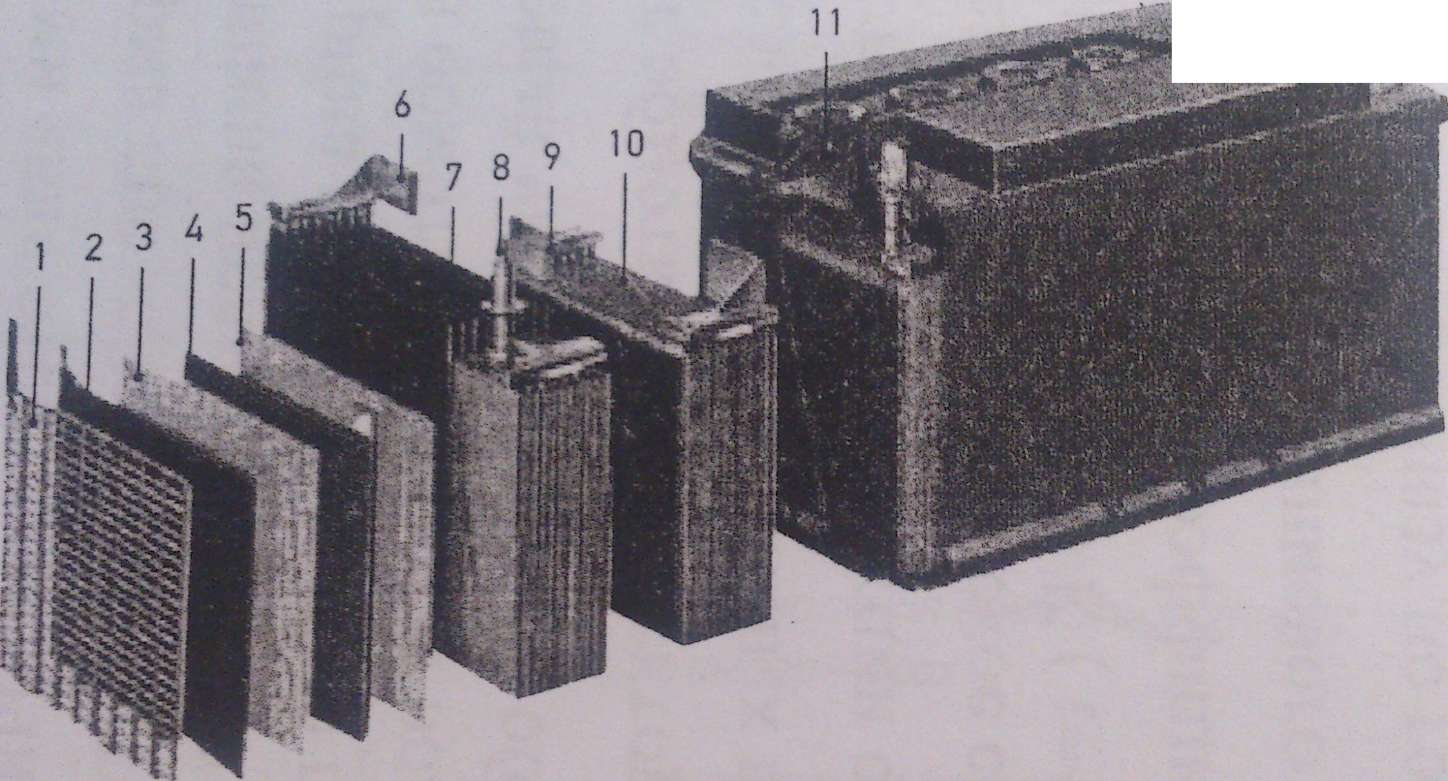

Рис. 11 Устройство закрытой АКБ с регулирующим клапаном (исполнение VRLA).


О бозначения: 1 - токоотвод; 2 - положительный электрод; 3 и 5- сепаратор; 4 - отрицательный электрод; 6 и 9 - межэлементное соединение; 7 - блок положительных электродов; 8 - выводной борн; 10 - электродный блок в сборе; 11 - пробка с регулирующим клапаном.

Избыточная часть водорода вызывает рост давления внутри аккумулятора. Для ограничения роста внутреннего давления в заданных пределах и служит предохранительный клапан.

Таким образом, свинцовые аккумуляторные батареи пока не могут производиться полностью герметичными.

Нормальная эксплуатация закрытых свинцовых батарей возможна при соблюдении гораздо более жёсткого диапазона регулирования зарядного режима, чем при эксплуатации открытых батарей с жидким электролитом (даже для исполнения с очень малым расходом воды, при котором иногда батареи не имеют отверстий для её доливки). Максимальная величина зарядного напряжения для батарей с гелеобразным электролитом составляет 14,35-14,4 В при температуре +25°С. В случае превышения этой величины, даже на 0,05 В, скорость газовыделения увеличивается настолько, что может нарушаться равновесие кислородного цикла. Образующийся из-за этого избыток выделяющихся газов приводит к нарушению контакта активной массы электродов с электролитом и батарея очень быстро безвозвратно теряет ёмкость, а, следовательно - и работоспособность.

Аналогично батареям с гелевым электролитом, при перезаряде батарей с абсорбированным электролитом будет происходить разложение электролита и осушение объёма сепаратора и электродов, что также приведёт к постепенной потере ёмкости и, следовательно, - работоспособности батареи.

Весьма жёсткие требования по ограничению уровня зарядного напряжения, наряду с более высокой стоимостью закрытых батарей, в сравнении с открытыми батареями, создают в настоящее время определённые затруднения по их быстрому и широкому распространению для массового применения на автомобильной технике.
