6 Разработка фрагмента программы управляющего контроллера
Задание: При нажатии на кнопку «Старт» открыть клапан V1, через 15 мин закрыть клапан V1 и включить нагреватель, замкнув контакт К1, при достижении Т=80С, отключить нагреватель, разомкнув К1.

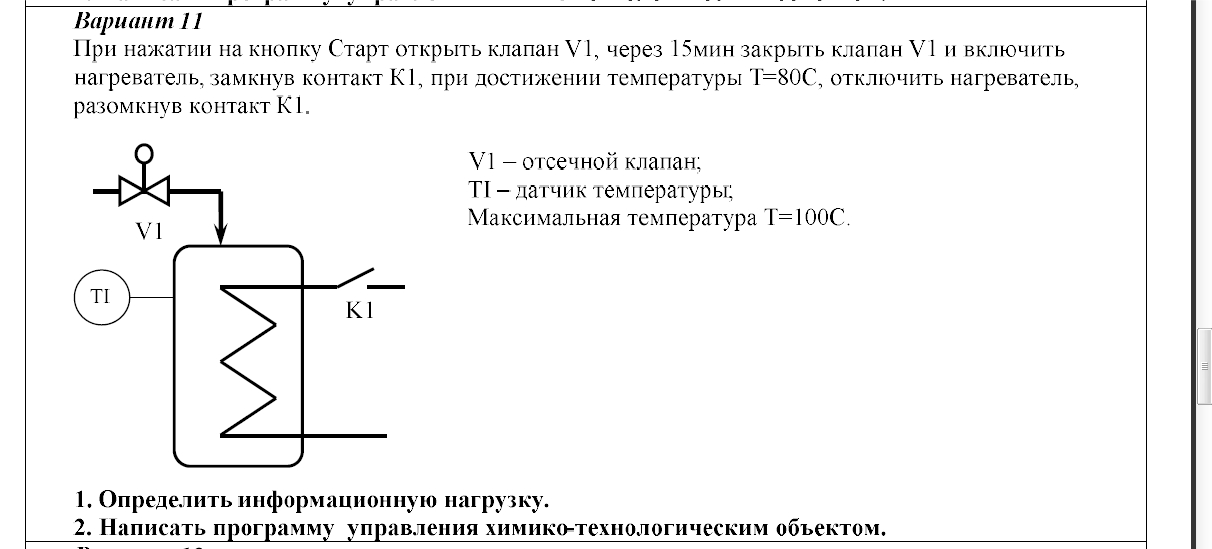

Рисунок 1-Схема технологического объекта
На функциональной схеме изображены: датчик TI (1 AI), 1 отсечной клапан (2 DI, 1 DО), ключ К1 (1 DO)
Таблица 4 Расчет информационной нагрузки
Тип сигнала |
Количество сигналов |
Дискретный входной |
2 |
Дискретный выходной |
2 |
Аналоговый входной |
1 |
Датчик температуры
Заключение
Для функциональной схемы автоматизации была рассчитана информационная нагрузка на систему управления, а на основе этих данных был рассчитан требуемый объём рабочей памяти центрального процессора и все необходимые модули ввода-вывода сигналов для станции распределенного ввода- вывода. Для связи базового блока контроллера со станцией распределенного ввода- вывода были выбраны интерфейсные модули. Для покрытия рассчитанного потребления тока были выбраны необходимые блоки питания, а на основе оценки потребностей в мощности выбранных блоков питания был выбран источник бесперебойного питания. Далее было выбрано оборудование станций оператора и станции инжиниринга, сетевые компоненты и программное обеспечение, а также составлена спецификация комплекса технических средств. По заданной функциональной схеме технологического объекта был разработан фрагмент программы управляющего контроллера.
