12.2 Креслення нерознімних з'єднань
Характерна особливість нерознімних з'єднань – неможливість роз'єднати їх без руйнування чи значного пошкодження з'єднуваних деталей.
До головних видів нерознімних з'єднань належать: зварні, клепані, паяні, клеєні, зшиті з'єднання. Розглянемо деякі з них.
З
варні
з'єднання, утворюються
плавленням металу в місці з'єднання,
де утворюється зварний
шов (рис.
229, а). Зварні шви мають свою класифікацію,
яка враховує характер зварного з'єднання
і особливості виконання швів. Шви можуть
бути переривистими, непереривними та
точечними (Рис. )
а б в

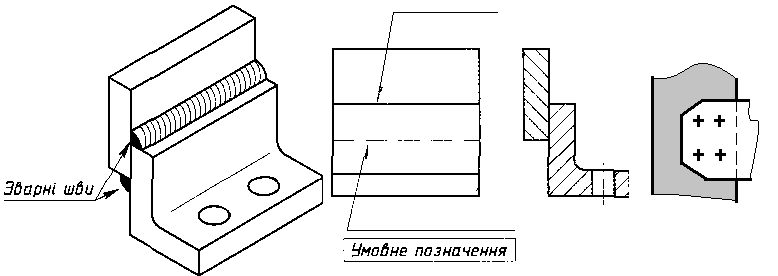

Рис.- Зварні з’єднання
Залежно від розташування на виробі зварний шов на кресленні може бути видимим чи невидимим. Видимі зварні шви зображують суцільними товстими основними лініями, невидимі – штриховими, точечні – знаком додавання (рис. , б в). Умовне зображення шва супроводжують позначенням, до якого входять дані, необхідні зварювальнику для виконання зварювальних робіт. Умовне позначення розміщують над поличкою лінії-виноски (коли шов видимий) чи під нею (коли шов невидимий). Лінія-виноска починається біля зображення шва однобічною стрілкою.
а
б

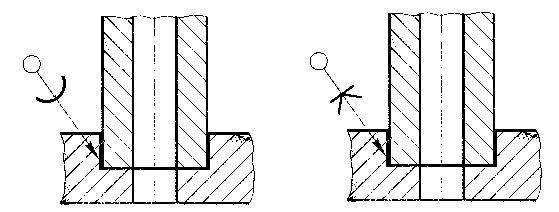

Рис. 230. Паяне (а) і клейове (б) з'єднання
З'єднання паянням, під час якого деталі в нагрітому стані скріплюються одна з одною за допомогою додаткового легкоплавкого сплаву (припою);
клейові з'єднання, які утворюються за допомогою тонкого шару швидкотверднучого клею.
Основою паяного і клейового з'єднань є відповідні шви. Їх зображують однаково і на всіх зображеннях показують лінією, в два рази товщою за суцільну товсту основну (рис. 230). До лінії умовного зображення шва проводять лінію-виноску. Щоб розрізняти шви, застосовують умовні знаки, які наносять на похилій лінії-виносці (рис. 230). Для позначення паяного шва застосовують умовний знак у вигляді півкола С, його виконують товстою основною лінією. Для позначення місця склеювання застосовують умовний знак К, схожий на літеру К.
Якщо зварний, паяний чи клейовий шов виконують по замкнутій лінії (по периметру), то лінію-виноску закінчують колом діаметром 3-4 мм
13. Еескізи. Виконання, читання й деталювання складальних креслень
Креслення деталей залежно від призначення й способу виконання зображень підрозділяються на ескізи й властиво креслення деталей.
Ескізами називають креслення деталей, виконувані без креслярських інструментів (від руки) без певного масштабу, але по можливості з дотриманням пропорційності між розмірами елементів деталі, установлюваної оком.
Ескізи призначені для разового використання у виробництві і широко застосовуються в проектній роботі для розробки нових конструкцій виробів, пристосувань, інструментів і т.п.
Креслення деталі є основним конструкторським документом і призначений для безпосереднього виготовлення по ньому деталей на виробництві й контролю. Креслення деталей на відміну від ескізів виконуються креслярськими інструментами, на креслярському папері одного зі стандартних форматів, у масштабі за ДСТ 2.302-68.
Таким чином, по составі й змісту зображень, обсягу технічної інформації ескізи й креслення деталей рівноцінні.
