6 Геометричні тіла в прямокутних проекціях та розгортки їх поверхонь
Фігури, обмежені плоскими багатокутниками, називають багатогранниками. Багатокутники є гранями багатогранника, вершини багатокутників – вершинами багатогранників, а сторони – ребрами багатогранників.
6.1 Проектування піраміди
Піраміда – багатогранник, одна із граней якого багатокутник, який називається основою, а всі інші грані, що називаються бічними – трикутники, вони мають загальну вершину. Якщо основа піраміди правильний багатокутник, а перпендикуляр опущений з вершини на основу, проходить через центр багатокутника, піраміду називають правильною. У противному випадку піраміда називається неправильною.
Проектування піраміди.

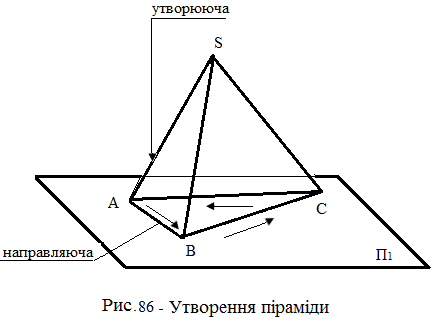

На рис.86 наведене утворення піраміди. Для проектування піраміди треба мати задані два елементи – основу та вершину, а також її позицію до площин проекцій.
|
Для проектування піраміди необхідно дотримуватися наступного порядку: спочатку проектують основу піраміди, потім її вершину, потім з'єднують прямими лініями однойменні проекції вершини з однойменними проекціями вер-
|
шин основи і одержують проекцію ребер і бічних граней, а отже, самої піраміди.
Виконаємо комплексне креслення правильної чотирикутної піраміди.

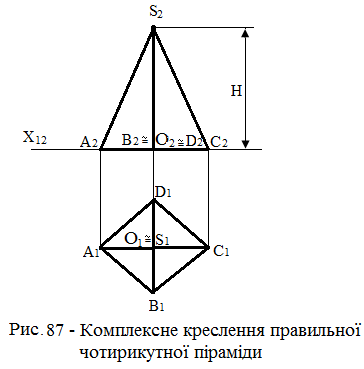

Основа піраміди – квадрат – лежить у площині П1 (рис.87 ). Всі сторони квадрата розташовані під кутом 45° до осі х12.
|
Висота піраміди дорівнює Н, проектуємо основу піраміди – квадрат – як фігуру, що належить площини П1; – горизонтальна проекція дорівнює фігурі основи, фронтальна проекція відрізком прямої, що дорівнює діагоналі квадрата, сполучиться з віссю х12; – із точки О1 проводять перпендикуляр до проекції А2В2С2D2 основи і від точки О2 на ньому відкладають висоту Н піраміди, одержують проекції S1 і S2 |
вершини піраміди;
– з'єднують проекції S1 і S2 вершини піраміди з однойменними проекціями А1В1С1D1 і А2В2С2D2, одержують проекції граней, а отже, і всієї заданої піраміди.
6.2 Точка на поверхні піраміди
|

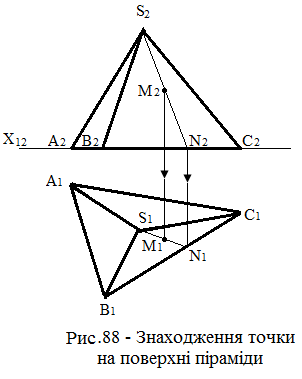

Цю задачу варто вирішувати на основі приналежності точки даної площини. На фронтальній проекції S2B2C2 бічної грані піраміди дана фронтальна проекція М2 точки М. Потрібно побудувати її горизонтальну проекцію (рис.88 ): – із точки S2 через точку М2 проводять пряму (посередник). Вона перетне проекцію В2С2 сторони основи в точці N2. Відрізок S2N2 – фронтальна проекція посередника;
|
– користуючись вертикальною лінією зв'язку, визначають горизонтальну проекцію N1 точки N;
– з'єднують однойменні проекції S1N1 прямою лінією, одержують горизонтальну проекцію S1N1 посередника;
– із точки М2 проводять вертикальну лінію зв'язку, що у перетині з горизонтальною проекцією S1N1 посередника визначить шукану горизонтальну проекцію М1, точки М.
