2.3 Вибір монтажних кранів за параметрами монтажу і конструкцій, що монтуються

2.3.1 Визначення параметрів монтажних кранів із умов монтажу

Для монтажу кожної конструкції підбираємо монтажний кран залежно від висоти підйому, вильоту стріли крана при монтажі конструкції і її маси. Визначені максимальні параметри, а також фактичні параметри підібраних кранів заносимо в таблицю 2.1.

Монтажні крани підбираються за трьома параметрами: монтажної маси елемента, висоти підйому крюка, вильоту стріли.

Монтажна маса елемента визначається за формулою

, (2.1)

де – маса будівельної конструкції;

– маса вантажозахватного пристрою.

Необхідна висота підйому крюка визначається

, (2.2)

де – висота опори на яку монтується елемент;

– запас по висоті між опорою та низом елемента, що монтується (приймається 0,5 …1 м);

– висота елемента, який монтується;

– висота вантажозахватного пристрою.

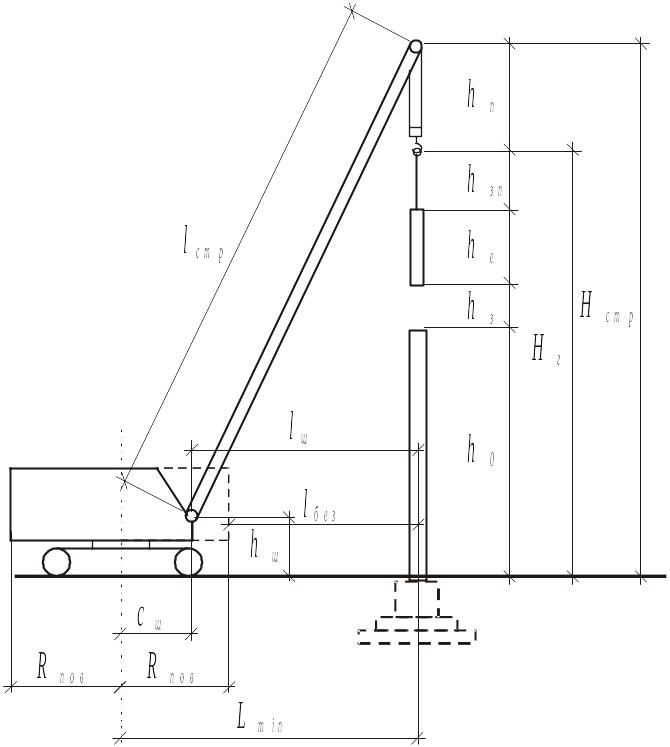

Рисунок 2.14 – Схема до визначення монтажних параметрів при мінімальному вильоті стріли крана

Виліт стріли крана визначається з двох умов:

– мінімальний – за умови безпечного повертання крана навколо власної осі;

– максимальний – за умови безпечної подачі будівельної конструкції на місце монтажу.

Мінімальна глибина подачі будівельних конструкцій приймається за умови техніки безпеки і залежить від радіуса поворотної частини крана (для колісних та гусеничних кранів приймається 5 м) та безпечної відстані від поворотної частини крана до будівельних конструкцій (приймається 1 м). Таким чином

. (2.3)

Довжину стріли крана при мінімальній відстані від будівельних конструкцій визначають за такою формулою

, (2.4)

де – відстань від осі повороту поворотної частини крана до шарніру повороту стріли (приймається 2,0 м);

– відстань від рівня стоянки крана до шарніра повороту стріли (приймається 1,5 м);

– висота поліспаста (приймається в межах 2…6 м).

За цією формулою розраховується потрібна довжина стріли крана при монтажі колон, балок, ферм та інших конструкцій, у випадках можливості монтувати конструкції при мінімальному вильоті стріли.

Рисунок 2.15 – Схема до визначення монтажних параметрів за умови безпечної подачі будівельної конструкції на місце монтажу

Визначення довжини стріли крана при монтажі плит покриття та інших конструкцій, які повернуті довшою стороною вздовж стріли крана, виконується за умови уможливлення безпечної відстані від елемента, що монтується, до стріли крана.

Виліт стріли крана в такому випадку визначається за формулою

, (2.5)

де – довжина конструкції, що монтується;

– безпечна відстань від конструкції, що монтується до стріли крана (приймається 1м).

Довжина стріли визначається за такою формулою

. (2.6)

Таблиця 2.1 – Вибір кранів за максимальними параметрами елементів

Найменування елементів	Розрахункові параметри				Марка крана	Фактичні параметри				Посилання
	Вага конструкції, т	Висота підйому крюка, м	Виліт стріли, м	Довжина стріли, м		Вантажопід йомність, т	Висота підйому крюка, м	Виліт стріли, м	Довжина стріли, м
1	2	3	4	5	6	7	8	9	10	11
Фундаменти	8,46	7,3	6	9,9	КС-5363	16	14	6	15	[3]
Колони	2,93	16,9	6	18,9	КС-4362	5,8	22	6	22	[3]
Фунд. балки	3,65	3,4	6	6,65	МКА-10М	4,8	7,5	6	10	[3]
Підкран. балки	2,65	12,5	6	14,7	КС-4561	6,5	14	6	18	[3]
Підкрокв. ферми	3,18	21,33	6	23,26	КС-5473	6,3	22	6	24	[3]
Ферми покр.	4,18	22	6	23,9	КС-7471	9,4	26,5	14	29,6	[3]
Прогони	0,105	20,76	13,82	28,2
Проф. настил	1,28	21,26	14,1	28,66
Стінові панелі	1,45	22	6	23,92	КС-5363	11	22,5	6	25	[3]
