Склад курсового проекту з технології зведення промислових одноповерхових будівель та споруд

Курсовий проект складається відповідно до навчальної програми з дисципліни «Технологія зведення будівель і споруд». Мета курсового проекту – закріпити теоретичні знання, здобуті студентами під час вивчення курсу «Технологія зведення будівель і споруд» та підготувати їх до проектування організації виконання робіт при зведенні будівель і споруд.

Проект виконується у вигляді пояснювальної записки та графічної частини. Пояснювальна записка виконується на аркушах формату А4 з полями: ліворуч – 25 мм, праворуч – 10 мм, вгорі та внизу – 20 мм. У нижній частині сторінки повинен знаходитися штамп, в якому вказують групу та номер залікової книжки, а також номер сторінки. Графічна частина проекту виконується на аркуші формату А1.

Зміст пояснювальної записки:

Вступ

1 Визначення параметрів робіт зі зведення каркаса об’єкта.

1.1 Визначення переліку та обсягу будівельно-монтажних робіт зі зведення каркаса об’єкта.

1.2 Визначення трудомісткості та тривалості робіт із зведення підземної та надземної частин об’єкта.

2 Технологія зведення підземної та надземної частини об’єкта потоковим методом.

2.1 Технологічні схеми при зведенні об’єкта.

2.2. Розрахунок варіантів потокового виконання робіт монтажу об’єкта.

2.3 Вибір монтажних кранів за параметрами монтажу і монтажних конструкцій.

2.4 Визначення оптимального варіанта технології монтажу об’єкта.

3 Розроблення і моделювання технології зведення об’єкта

3.1 Загальні умови моделювання з використанням узагальнених сітьових моделей.

3.2 Моделювання зведення об’єкта у вигляді узагальненої сітьової моделі.

4 Проектування приоб’єктних зон монтажних кранів.

Література.

1 Визначення параметрів робіт зі зведення каркаса, покриття і стін об’єкта

1.1 Визначення переліку та обсягів будівельно-монтажних робіт

Після розроблення по вихідним даним (додаток А) плану й розрізу об’єкта (див. рис.1.1, рис.1.2) визначаємо склад робіт по монтажу підземної і надземної частин об’єкта. Перелік таких робіт наведений в таблиці 1.1 .

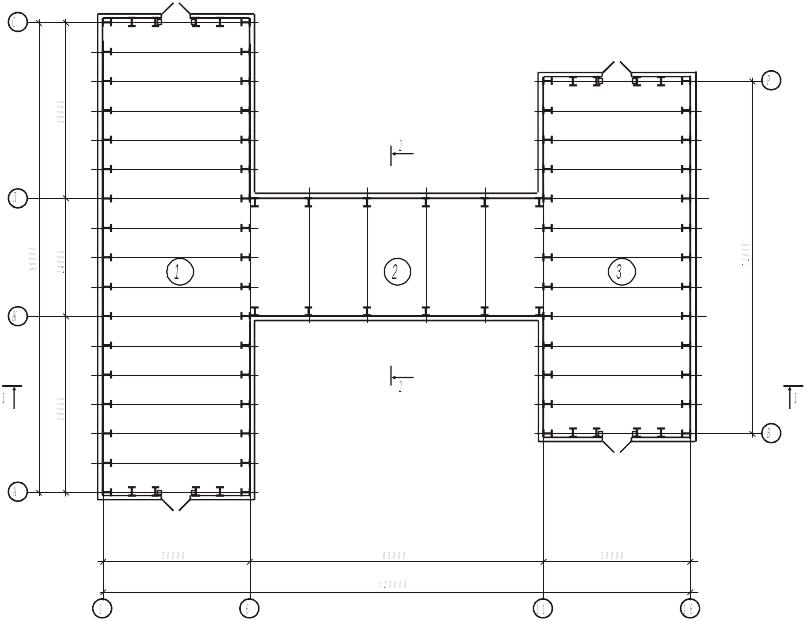

Рисунок 1.1 – План об’єкта

Рисунок 1.2 – Розрізи об’єкта

Таблиця 1.1 – Рекомендований перелік будівельно-монтажних робіт зі зведення підземної та надземної частини будівлі та їх одиниці виміру

№ з/п	Найменування робіт	Од. вим
1	2	3
Варіант монтажу будівлі із залізобетонним каркасом
1	Монтаж збірних з/б фундаментів	шт
2	Монтаж колон	шт
3	Монтаж фундаментних балок	шт
4	Монтаж підкранових балок	шт
5	Монтаж підкроквяних ферм	шт
6	Монтаж ферм (балок) покриття	шт
7	Монтаж плит покриття	шт
8	Монтаж стінових панелей	шт
9	Монтаж віконних блоків	т
10	Монтаж воріт	т
Варіант монтажу будівлі із металевим каркасом
1	Монтаж збірних з/б фундаментів	шт
2	Монтаж колон	т
3	Монтаж фундаментних балок	шт
4	Монтаж підкранових балок	т
5	Монтаж підкроквяних ферм	т
6	Монтаж ферм (балок) покриття	т
7	Монтаж прогонів	т
8	Монтаж профільованого настилу	т
9	Монтаж стінових панелей	т
10	Монтаж віконних блоків	т
11	Монтаж воріт	т

Далі відповідно до вихідних даних, плану і розрізу об’єкта виконуємо розрахунок обсягів робіт. Приклад розрахунку обсягів робіт наведений в таблиці 1.2.

Таблиця 1.2 – Відомість підрахунку обсягів робіт*

№ з/п	Найменування робіт	Од. вим	Формула підрахунку	Кількість
1	2	3	4	5
1	Монтаж колон (для варіанта з металевим каркасом)
	Монтаж колон в осях 1-6	т	42 шт * 1,7 т	71,4
	Монтаж колон в осях 6-11	т	12 шт * 2,6 т	31,2
	Монтаж колон в осях 11-16	т	34 шт * 1,1 т	37,4
2	Монтаж колон (для варіанта з залізобетонним каркасом)
	Монтаж колон в осях 1-6	шт	згідно з кресленням	42
	Монтаж колон в осях 6-11	шт	згідно з кресленням	12
	Монтаж колон в осях 11-16	шт	згідно з кресленням	34

*- Відомість складена на прикладі монтажу колон
