Чтобы ограничить перечисленные отклонения, на чертежах задают допуски (мм) расположения поверх­ностей вала и корпуса.

К инематическая точность передачи и точность по нормам контакта кроме прочих причин зависит от точ­ности расположения посадочных поверхностей и базовых торцов валов, а также посадочных отверстий и базовых торцов колёс. Поэтому на чертежах валов, зубчатых и червячных колёс задают допуски располо­жения базовых поверхностей.

Вид допусков формы и расположения согласно ГОСТ 2.308-79 (СТ СЭВ 368-76) следует обозначить на чертеже знаками (графическими символами), приведенными в таблице 1.1.

Знак и числовое значение допуска вписывают в рамку, указывая на первом месте знак, на втором - чи­словое значение допуска в миллиметрах и на третьем - при необходимости буквенное обозначение базы (баз) или поверхности, с которой связан допуск расположения (рисунок 1.11,а). Рамку соединяют с элементом, к которому относится допуск, сплошной линией, заканчивающейся стрелкой (рисунок 1.11,б).

Если допуск относится к оси или плоскости симметрии, соединительная линия должна быть продолжением размерной (рисунок 1.11,в); если допуск относится к общей оси (плоскости симметрии), соединительную линию проводят к общей оси (рисунок 1.11,г).

Перед числовым значением допуска следует указывать:

- символ Ø, если поле допуска задано его диаметром (рисунок 1.11,д);

- символ R, если поле допуска задано радиусом (рисунок 1.11,е);

- сим­вол Т, если допуски симметричности, пересечения осей, формы заданной поверхности, а также позицион­ные заданы в диаметральном выражении (рисунок 1.11,ж);

- символ Т/2 для тех же видов допусков, если они заданы в радиусном выражении (рисунок 1.11,з);

- слово "сфера" и символы 0 и R, если поле допуска сферическое (рисунок 1.11,и).

Если допуск относится к участку поверхности заданной длины (площади), то её значение указывают рядом с допуском, отделяя от него наклонной линией (рисунок 1.11,к).

Если необходимо назначить допуск на всей длине поверхности и на заданной длине, то допуск на заданной длине указывают под допуском на всей длине (рисунок 1.11,л).

Надписи, дополняющие данные, приведённые в рамке, наносят, как показано на рисунке 1.11,м.

а) - знак и числовое значение допуска вписывают в рамку, указывая на первом месте знак, на втором - числовое значение допуска в миллиметрах и на третьем - при необходимости буквенное обозначение базы (баз) или поверхности, с которой связан допуск расположения;

б) - при соединении рамки с элементом, к которому относится допуск;

в) - если допуск относится к оси или плоскости симметрии;

г) - если допуск относится к общей оси (плоскости симметрии);

д) - если поле допуска задано его диаметром;

е) - если поле допуска задано радиусом;

ж) - если допуски симметричности, пересечения осей, формы заданной поверхности, а также позиционные заданы в диаметральном выражении;

з) - если поля допусков заданы в радиусном выражении;

и) - если поле допуска сферическое;

к) - если допуск относится к участку поверхности заданной длины (площади);

л) - если необходимо назначить допуск на всей длине поверхности и на заданной длине;

м) - при наличии надписей;

н) - для Суммарных допусков формы и расположения поверхностей, для которых не установлены отдельные графические знаки.

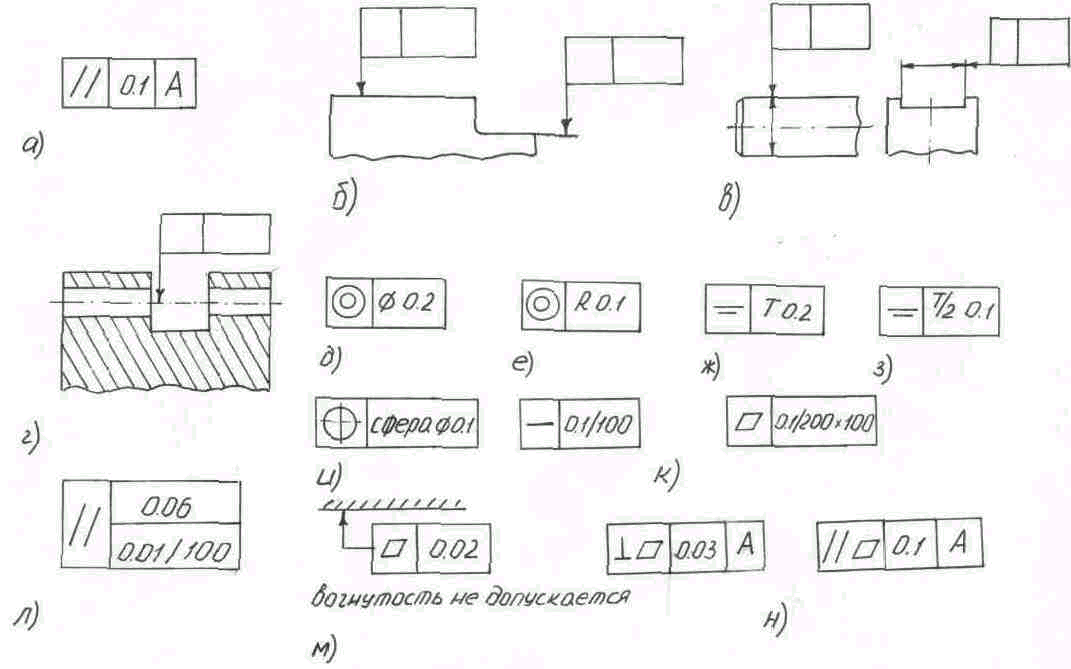

Рисунок 1.11 - Схемы указания допусков формы и расположения поверхностей

Суммарные допуски формы и расположения поверхностей, для которых не установлены отдельные графические знаки, обозначают знаками составных допусков: сначала знак допуска расположения, затем знак допуска формы (рисунок 1.11,н).

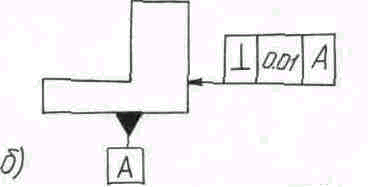

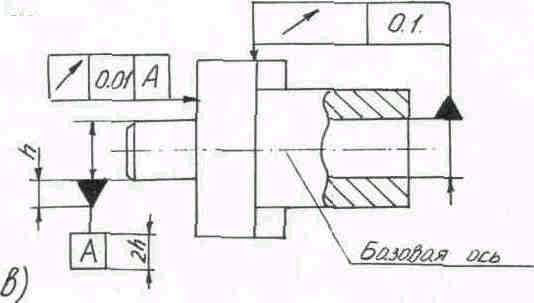

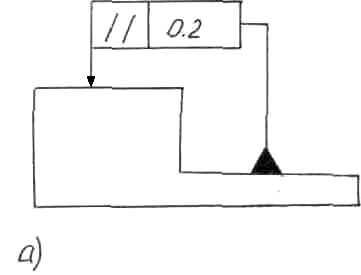

Базу обозначают зачерненным треугольником, который соединяют соединительной линией с рамкой допуска (рисунок 1.12,а). Чаще базу обозначают буквой и соединяют ее с треугольником (рисунок 1.12,б). Высота зачерченного треугольника равна h, высота рамки 2h, где h - высота размерных чисел на чертеже (чаще всего h=3.5 мм). Если базой является ось или плоскость симметрии треугольник располагают в конце размерной линии соответствующего размера поверхности. В случае недостатка места стрелку размерной линии допускается заменять треугольником (рисунок 1.12,в).

a) - обозначение базы зачерненным треугольником;

б) - обозначение базы буквой, соединенной с зачерненным треугольником;

в) - обозначение базы в случае недостатка места.

Рисунок 1.12 - Обозначение базовых поверхностей

2 Обозначение шероховатости поверхности

Структура обозначения шероховатости поверхности должна соответствовать рекомендациям ГОСТ 2.309-73. При наличии в обозначении шероховатости только значения параметра (параметров) применяют знак без полки.

Для обозначения шероховатости поверхности на чертежах используют знаки, показанные на рисунке 2.1 , где 1 - параметр (параметры) шероховатости по ГОСТ 2789-73; 2 - вид обработки поверхности и (или) другие дополнительные указания; 3 - базовая длина по ГОСТ 2789-73; 4 - условное обозначение направления неровностей.

а) Если вид обработки поверхности конструктор не устанавливает, применяют изображение знака по рисунку 2.1,а. Этот способ обозначения является предпочтительным.

б) Если требуется, чтобы поверхность была образована обязательно удалением слоя материала (шлифование, полирование и др.), применяют изображение знака по рисунку 2.1,б.

Если важно, чтобы поверхность была образована без удаления слоя материала (чеканка, накатывание роликами и др.), применяют изображение по рисунку 2.1,в. Такой же знак применяют для обозначения шероховатости поверхностей, не обрабатываемых по данному чертежу.

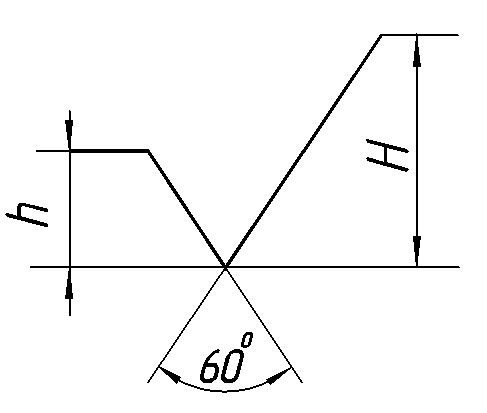

Размеры знаков следует строго выдерживать. Высота h должна быть приблизительно равна высоте цифр размерных чисел на чертеже, а высота Н равна (1.5 ... 3.0) h (см. рисунок 2.1,а).

Толщину линий знаков следует принимать равной половине толщины основной линии, применяемой на чертеже.

Из шести параметров, характеризующих шероховатость поверхности по ГОСТ 2789-73, в проектах в большинстве случаев достаточно проставлять один из двух: R_a - среднее арифметическое отклонение профиля, мкм, или R_a - высоту неровностей профиля по десяти точкам, мкм, причём параметр R_a является предпочтительным.

Другие параметры: R_max - наибольшая высота профиля; S_m - средний шаг неровностей; S - средний шаг местных выступов профиля; tp - относительная опорная длина профиля, где р - значение уровня сечения профиля, указывают только при необходимости. Кроме того, при необходимости устанавливают требования к направлению неровностей поверхности, к способу или последовательности способов получения (обработки) поверхности.

Значение параметра R_a указывают без символа, а остальных параметров - после соответствующего символа. Значение параметра R_a не должно превышать 2,5 мкм, а базовая длина 0.8 мм (см. таблицу Б.4 приложения), вид обработки и направление не устанавливаются.

а)

а) - обозначение шероховатости;

б) - структура обозначения шероховатости поверхности;

в) - если вид обработки поверхности конструктор не устанавливает;

г) - если требуется, чтобы поверхность была образована обязательно удалением слоя материала (шлифование, полирование и др.);

д) - если важно, чтобы поверхность была образована без удаления слоя материала (чеканка, накатывание роликами и др.);

е) - не обрабатываемые поверхности.

Рисунок 2.1 - Знаки, используемые для обозначения шероховатости поверхности

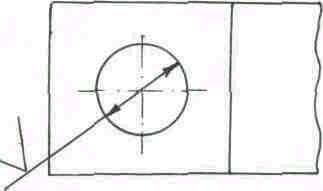

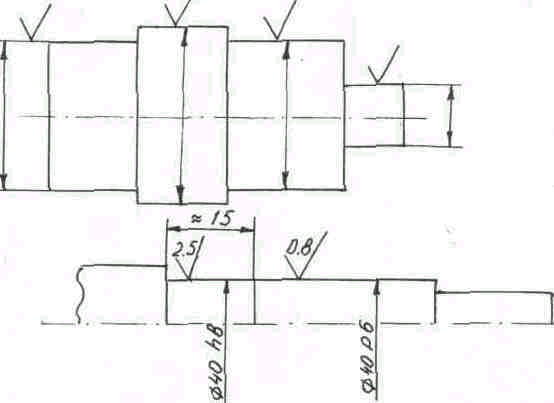

Обозначение шероховатости поверхностей на изображении детали располагают на линиях контура, на выносных линиях в непосредственной близости от размерной линии или на её продолжении (рисунок 2.2,б).

При изображении детали с разрывом обозначение шероховатости наносят только на одной части изобра­жения, вблизи размерной линии (рисунок 2.2,а).

Если шероховатость одной и той же поверхности различна, то её разделяют тонкой линией и на каждой части поверхности показывают своё изображение шероховатости (рисунок 2.2,в).

Обозначение шероховатости следует ставить по возможности на верхних участках изображения детали, где они лучше читаются (рисунок 2.2,а, в).

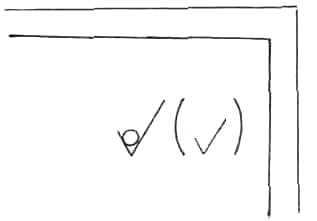

О бозначение преобладающей шероховатости обычно наиболее грубой, показывают в правом верхнем углу поля чертежа (рисунок 2.3,а). Толщина линий и высота знака, заключённого в скобки, такая же, как в изо­бражении на чертеже, а перед скобкой - в 1,5 раза больше. Условное обозначение ( ) показывает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости или знак ^О , должны иметь шероховатость, указанную перед обозначением ( ).

в)

б)

а)

а) - при изображении детали с разрывом;

б) - внутри отверстия;

в) - при различной шероховатости одной и той же поверхности

Рисунок 2.2 - Обозначение шероховатости поверхностей

а)

б)

а) - наиболее грубой преобладающей поверхности;

б) - если преобладающее число поверхностей не обрабатывают по данному чертежу

Рисунок 2.3 - Обозначение преобладающей шероховатости поверхности

Если преобладающее число поверхностей не обрабатывают по данному чертежу, то шероховатость их показывают в правом верхнем углу поля чертежа по рисунку 2.3,б.

Ориентировочные рекомендации классов шероховатости поверхности можно назначить, используя данные таблицы 5 в зависимости от вида обработки [2].
