Введение

Конструкторский чертеж – это сумма определенных знаний. Чтобы чертеж был полным необходимы не только чертежные навыки, необходимо уметь определять параметры шероховатости, отклонения на размеры, определять к какой системе размеры относятся, а также рассчитывать размерные цепи.

Только в случае сочетания всех знаний можно выполнить чертеж в виде, соответствующем требованиям ЕСКД.

Лабораторная работа выполняется в несколько этапов:

I этап. Измерение и вычерчивание детали на листах формата А4 или А3 (в зависимости от габаритов детали)

II этап. Простановка размеров в соответствии с требованиями ГОСТ 2.307-68.

III этап. Определение принадлежности размеров: к отверстиям, валам или к прочим. Назначение на них отклонений по соответствующему квалитету (квалитет задается преподавателем)

IV этап. Определение шероховатости поверхности в зависимости от обработки детали.

V этап. Назначение допусков расположения и формы на различные поверхности детали.

VI этап. Расчет одной из размерных цепей детали двумя методами:

а) методом полной взаимозаменяемости (max-min).

б) методом неполной взаимозаменяемости (вероятностный метод).

К отчету прилагаются:

а) чертеж детали (ватман формата А4 или А3),

б) расчеты размерных цепей.

Цель работы

Разработать и выполнить чертёж вала по ЕСКД. Для этого необходимо:

- выполнить чертёж данного вала с правильной простановкой размеров;

- определить предельные отклонения размеров;

- определить предельные отклонения формы и расположения поверхностей;

- определить шероховатость поверхностей;

- произвести расчёт допусков размеров, входящих в размерные цепи.

1 Нанесение размеров и предельных отклонений деталей

1.1 Измерение размеров

Для измерения размеров вала потребуются штангенинструменты, снабженные нониусной шкалой, резьбомер, а также прибор для измерения глубин отверстий внутри вала.

Чертёж детали выполняется на листах стандартного формата А4 или А3. В правом нижнем углу помещают основную надпись ГОСТ 21.103-78. Деталь чертят с проставлением всех необходимых размеров, одним из следующих способов:

а) - от общей базы (поверхность);

б) - размеры на чертежах не разрешается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный;

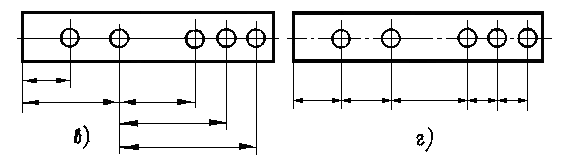

в) - задание размеров нескольких групп элементов от нескольких общих баз;

г) - задание размеров между смежными элементами (цепочкой).

Рисунок 1.1 - Нанесение размеров от базы

1.2 Правила нанесения размеров

1) На чертеже должно быть минимальное число размеров, но достаточное для изготовления и контроля детали.

2) Каждый размер следует приводить на чертеже лишь один раз.

3) Размеры, относящиеся к одному конструктивному элементу, следует группировать в одном месте (рисунок 1.2).

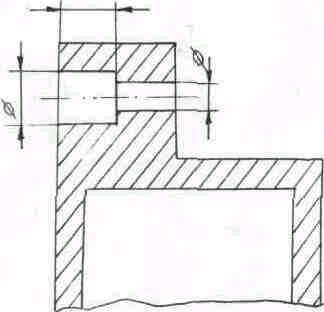

Рисунок 1.2 - Простановка размеров отверстия

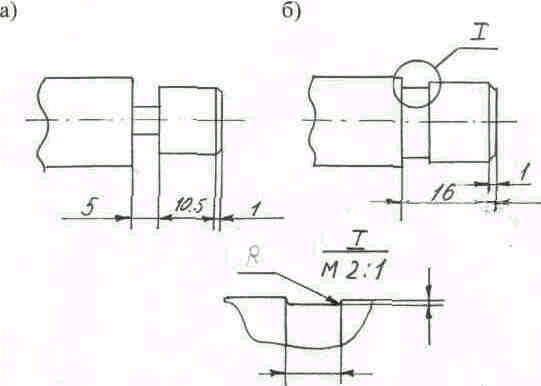

а) - неправильная простановка размера фаски;

б) - правильная простановка размера фаски.

Рисунок 1.3 - Простановка размеров фасок

4) Не допускается включение ширины фасок и канавок в общую размерную цепочку размеров (рисунок 1.3,а). Размеры фасок и канавок должны быть заданы отдельно. Удобнее канавки выносить и показывать форму канавки и все её размеры в масштабе увеличения (рисунок 1.3,6).
