2.6 Окна и двери
Окна – конструктивный элемент здания, предназначенный для естественного освещения и проветривания помещения.
Окна запроектированы со стеклопакетами двустворчатые. В здании запроектировано 4 типа окон.

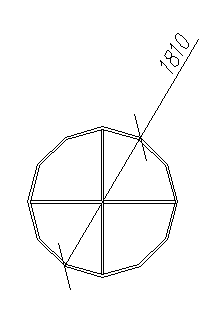

Рисунок 11 – эскизы оконных блоков.
Двери служат для связи изолированных помещений и для входа в здание.

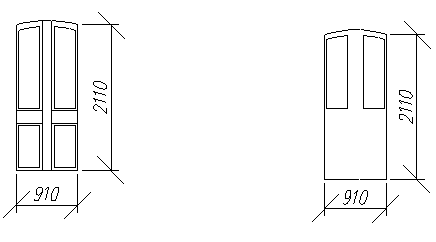

В здании запроектировано 2 типа дверей: наружные входные щитовые глухие 910х2110; внутренние деревянные глухие 910х2110.
3 Наружная и внутренняя отделка
Экстерьер здания в основном определяется стилем его наружной отделки. Наружные стены из кирпича выкладывают с расшивкой швов. Поверх кирпича здания облицовывают декоративной штукатуркой.
Оконные и дверные блоки окрашены за два раза масляной краской для внутренних работ.
Цоколь и боковые плоскости крыльца выполняются из цементно-песчаной штукатурки с последующим нанесением эмали для наружных работ за 2 раза.
Деревянные элементы крыши, столярные изделия окон и дверей, металлические элементы ограждений окрашены эмалью для наружных работ за 2 раза.
Отделка внутренних стен и перегородок состоит из оштукатуривания их известково-песчаным раствором. Поверхность штукатурки может быть оклеена бумажными обоями или покрашена акриловой краской.
Стены в ванной комнате и санузле облицовываются керамической плиткой Блюз, полы керамической плиткой Сакура. Это обеспечивает красивый внешний вид, гигиеничность и гидроизоляцию стен, так как эти помещения подвержены повышенной влажности. Стены в кухне облицовываются керамической плиткой Имола, а полы керамической плиткой Крит. Потолки во всех комнатах кроме ванной и кухни натяжные. Благодаря применению крупных плиток снижается трудоемкость настилки полов, уменьшается количество швов, повышается их гигиеничность. В санузле и кухне потолки облицованы внутренним сайдингом, это обеспечивает легкую уборку помещения.
Трубопровод окрашены масляной краской в цвет стен.
4
КРАТКАЯ ХАРАКТЕРИСТИКА ИНЖЕНЕРНОГО
ОБОРУДОВАНИЯ
Проектируемое здание оборудовано местным отоплением. Источником теплоснабжения является газовый котел с параметрами теплоносителя 100-60 0С.
Система отопления принята вертикальная однотрубная с нижней разводкой отопительных труб.
Во всех помещениях запроектирована естественная вентиляция.
Вытяжка воздуха осуществляется через вентиляционные каналы, которые возводятся выше парапета на 0.5м. Отопление и вентиляция запроектированы со всеми стандартами.
Водоснабжение – холодное. Подача горячей воды осуществляется через водонагреватель, установленный на кухне.
Водопровод запроектирован из стальных оцинкованных труб.
Для учета расхода воды на входе устанавливают водомер, рассчитанный на пропуск хозяйственно-питьевого противопожарного расхода воды. В санузле и на кухне установлены необходимые санитарно-технические приборы.
Электроснабжение – от внешней сети 220/380V.
Газоснабжение – от газорегуляторного пункта с подключением плиты на кухне и газового котла в санузле.
Освещение – лампами накаливания от внешней сети 220V.
Канализация общесплавная. Сточные воды самотеком сводятся в городскую канализацию.
Внутренние сети и выпуски канализации монтируются из чугунных канализационных труб и фасонных частей. На каждом этаже устанавливаются пожарные краны, оборудованные всеми необходимыми приспособлениями.
ЗАКЛЮЧЕНИЕ
В ходе проектирования «Проекта одноэтажного жилого дома с мансардой» были закреплены теоритические знания, полученные при изучении учебной дисциплины «Гражданские и промышленные здания» , сформированы умения подбирать конструктивные элементы гражданских зданий, рассчитаны площади и строительные объемы, выполнена графическая часть проекта.
Выполнены чертежи такие как фасад, разрез, план на отметке 0.000, генеральный план и его экспликация, экспликация полов, ведомость перемычек, схема расположения элементов фундаментов, схема расположения элементов покрытия, план кровли, узлы.
При выполнении графической части проекта были использованы формулы по расчётам, площади здания, строительного объёма здания, общей площади здания.
В итоге была выполнена графическая часть проекта и справочная документация.
