2.8 Фонари
Для дополнительного естественного освещения в здании запроектированы стальные светоаэрационные фонари, предназначены для верхнего освещения производственных площадей, удаленных от оконных проемов.
Фонари расположены вдоль здания и не доходят до торцевых наружных стен на 6м.
Фонарь П-образного сечения, с вертикальным застеклением расположен на продольных осях пролета. Выполнен шириной 12 м, номинальная высота обрамления 1,2 м.
Основными элементами стальных конструкций фонаря являются фонарные фермы, фонарные панели, торцевые глухие панели и связи по фонарям.
Фонарные фермы надстраивают над стропильными фермами в их плоскости, они образовывают поперечник фонаря. Фонарные панели с навешенными на них обрамлениями образовывают продольный фронт. Их выполняют длинной 6 м, независимо от шага стропильных конструкций.
Длинна торцовых панелей сравнивается ширине фонаря. Конструкция кровли по фонарным фермам принята, как и основная кровля здания.
По своему размещению фонари делятся на: связи в плоскости верхнего пояса фонарных ферм в виде крестовой схемы; связи в плоскости стояков фонарных ферм в виде фермочек с параллельными поясами.
2.9 Полы
Полы – это конструкции, постоянно подвергающиеся механическим воздействиям. Полы по междуэтажным перекрытиям должны обладать звукоизоляционными свойствами.
Конструкцию пола принимает согласно требованиям [22] в зависимости от назначения помещения и типа основания.
Таблица 3 – экспликация полов
Номер помещения |
Тип пола |

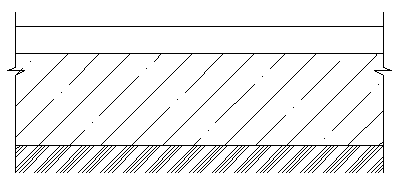

Схема пола |
Данные элемента пола, мм |
Площадь, м2 |
1 |
2 |
3 |
4 |
5 |
1,4,5,6,7,8 |
Плитка |
|
Плитка керамическая, 10 мм Тощий бетон, 200 мм Уплотненный грунт |
148,65 |
9,10,11 |
Асфальто-бетонный |
|
Асфальт, 40 мм Бетон класса В10, 200мм Уплотненный грунт |
1904,36 |
2,3 |
Линолеум |
|
Линолеум, 5 мм Тощий бетон, 200 мм Уплотненный грунт |
71,23 |
5 Спецификация основных сборных железобетонных конструкций
Таблица 4 - спецификация основных сборных железобетонных
Поз. |
Обоснование |
Наименование |
Кол-во |
Масса, кг |
||||||
Фундаментные балки |
||||||||||
БФ-1 |
Серия 1.415.1-2 |
2ФБ 6-14 Alllв |
44 |
850 |
||||||
БФ-2 |
Серия 1.415.1-2 |
1БФ 6-20 Alllв |
24 |
800 |
||||||
Колонны |
||||||||||
К-1 |
Серия |
К78-7 |
58 |
3500 |
||||||
К-2 |
1.420-12 |
2К108-6 |
22 |
7400 |
||||||
Стропильные балки |
||||||||||
БС-1 |
Серия 1.462-3 |
1БДР24-4К7 |
11 |
4,7 |
||||||
БС-2 |
Серия 1.462-3 |
1БДР18-4К7 |
22 |
3,8 |
||||||
конструкций
ЗАКЛЮЧЕНИЕ
В ходе проектирования «Проекта производственного цеха кирпичного завода» были закреплены теоритические знания, полученные при изучении учебной дисциплины «Гражданские и промышленные здания», сформированы умения проектировать несложные типы одноэтажных промышленных зданий, подбирать конструктивные элементы и узлы их соединения, а также рассчитывать площади помещений и объемы строительства.
Выполнены чертежи такие как фасад, разрез, план на отметке 0.000, генеральный план и его экспликация, экспликация полов, схема расположения элементов фундаментов, схема расположения элементов покрытия, план кровли, узлы.
При выполнении графической части проекта были использованы формулы для расчёта площади, строительного объёма, общей площади здания.
В итоге была выполнена графическая часть проекта и справочная документация.
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
МОЛОДЕЧНЕНСКИЙ ГОСУДАРСТВЕННЫЙ
ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ
ДИСЦИПЛИНА: ГРАЖДАНСКИЕ И ПРОМЫШЛЕННЫЕ ЗДАНИЯ
