2.6 Стены и перегородки

Стены – вертикальные отделяющие конструкции, отделяющие помещение от окружающего пространства или соседнего помещения.

Стены запроектированы из сплошных панелей толщиной 100мм. По характеру работы- самонесущие. Запроектировано 2 типа панелей, которые отличаются габаритными размерами. Внутренние стены выполнены из кирпича толщиной 380мм и 120мм.

Крепление стеновых панелей:

-по продольному фасаду – к закладным деталям колонн, которые расположены на их боковой грани; к закладным деталям стропильных ферм, которые расположены в их опорной части;

-по торцовому фасаду – к стольным стойкам торцовых фахверков из []N20; в уровне покрытия стеновые панели крепятся к стальным насадкам стоек торцового фахверка.

Таблица 2 – типы размеров применяемых панелей

Вид Панелей	Шаг колонн, м	Ширина панелей b, м	Длинна панелей , м	Толщина h, мм
Сплошные	6	1,2	9,6	100
		1,2	8,4	100

2.7 Окна, двери, ворота

Для естественного освещения и проветривания здания запроектированы 2 типа стальных оконных блоков с наружным открыванием со спаренным переплетом ОДНС-60-12 и ОДНС-15-12:

L₁= 3600мм, H₁=3600мм и L₂= 1200мм, H₂=3600мм

Количество окон -52 шт.

Характер остекления – ленточное.

Ворота для въезда в здание приняты двухпольные распашные размерами

6.0х5.6м по серии 1. 435.10, марка ВРД 6.0х5.2.

Для въезда предусмотрен пандус шириной 1,0 м, высотой 150 мм.

Полотна ворот навешиваются на стойки рам ворот серии ПР 05-36.2. Стальной каркас заполнен досками. Чтобы предотвратить продувку ворот к каркасу приваривают нащельник из стальной полосы, а щели между распашными воротами и под ними закрываются гибкими фартуками из резины или брезента.

Окна предназначены для освещения и проветривания помещений.

В здании запроектированы стальные окна: 6х1.8м и 6х1.2м.

Переплеты выполнены из стальных тонкостенных труб прямоугольного сечения.

При монтаже окон предусмотрено утепление зазора по периметру уплотненными лентами и паро-влагонепроницаемыми прокладками. С помощью этого предотвращена возможность проникновения влаги сквозь стену, защищая монтажную пену и делая узел стыка сухим, теплым и долговечным.

Для открытия и фиксации створок в открытом и закрытом положении предусмотрены ручки, ветровые стопоры. Двери служат для сообщения между помещениями, зданиями и окружающей средой, а так же для выхода и входа в здания. Двери оборудованы ручками, защелками и замками.

Э скизы оконных и дверных блоков показаны на рисунке 4.

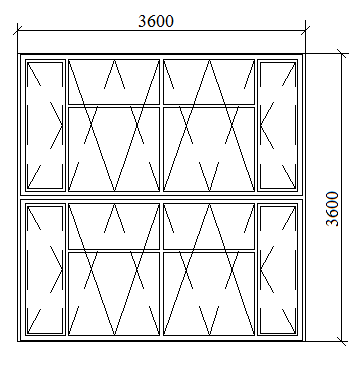

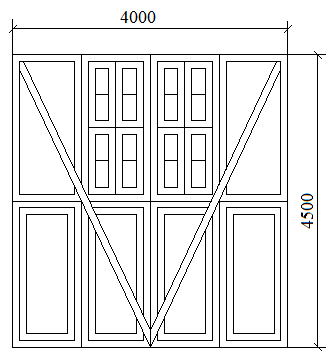

Рисунок 4- эскиз дверных и оконных блоков
