1.Характеристика здания и конструкций

1.1 Краткая характеристика здания

1.Характеристика зданий и сооружений:

1.1 Краткая характеристика здания.

Здание производственное, категория здания-А. Категория здания – это характеристика веществ и материалов, находящихся (обращающихся) в помещении. На основание Н.П.Б. 105-03 к категории А относятся: горючие газы, легковоспламеняющиеся жидкости с температурой вспышки не более 28 С в таком количестве, что могут образовывать взрывоопасные парагазовоздушныи смеси, при воспламенение которых развивается расчетное избыточное давление взрыва в помещение превышающие 5кПа.

Вещество и материалы способные взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом в таком количестве, что расчетное избыточное давление взрыва в помещение превышает 5кПа.

Здание трехэтажное, количество пролетов-2.

L_зд = 2*6 = 12 (м)

Ш_зд = 2*6 = 12 (м)

S_зд = 12*12 = 144 (м²)

H_эт = h_{колонны} – верхняя часть – 300мм = 4200 – 1050 – 300 = 2,9 (м)

H_зд = 2900 * 3 + 1000 = 9,7 (м)

Конструктивная схема здания каркасно-связевая.

1.2.Краткая характеристика строительных конструкций

1.2.1 Плита перекрытия многопустотная

Вид бетона – тяжелый бетон, вяжущее - портландцемент М 500, заполнители – песок, известняковый щебень. Плотность бетона – 2250 кг/м³. Класс бетона В30. Влажность бетона – 2%. Расчетная нагрузка – 7 кН/м.

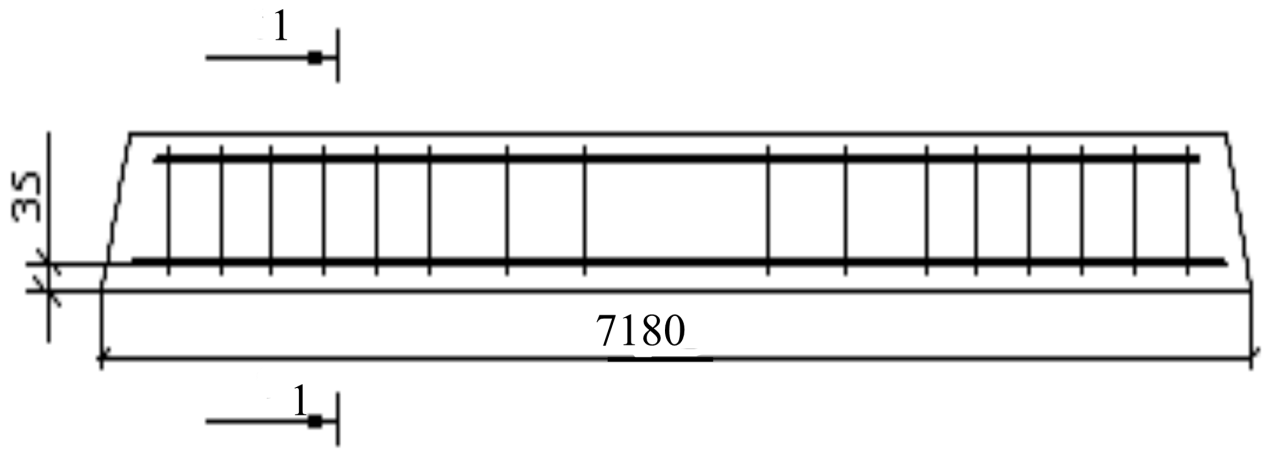

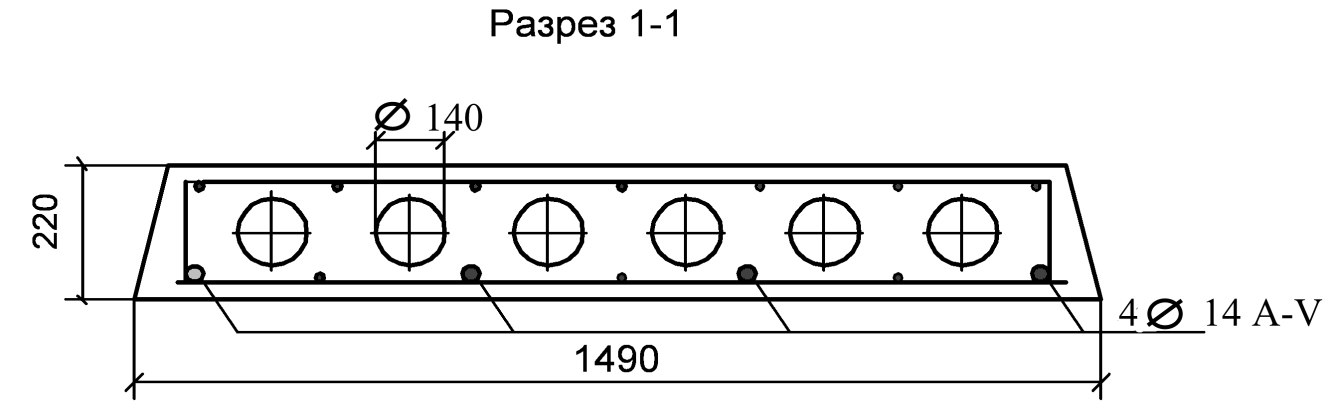

Рис.1.1 Плита перекрытия ж/б

1.2.2 Колонна среднего ряда

В ид бетона – тяжелый бетон, вяжущее – портландцемент М 400, заполнители – песок, гранитный щебень.

П лотность бетона – 2300 кг/м³. Класс бетона – В 20.

Влажность – 2%.

Нагрузка – 320 кН

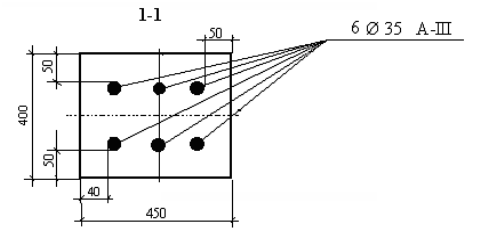

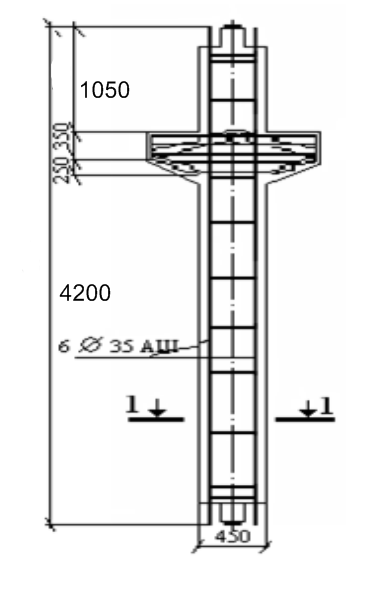

Рис.1.2. Колонна ж/б.

2. Определение требуемых пожарно-технических характеристик строительных конструкций

2.1. Определение требуемой степени огнестойкости здания

На основании п.7.1 (табл.5) СНиП 31-03-2001”Производственные здания” определяем, что здание категории А, высотой 9,7 метра, 3-х этажное, должно иметь степень огнестойкости не ниже IV.

2.2. Определение класса конструктивной пожарной опасности

На основании п.7.1 (табл.5) сНиП 31-03-2001”Производственные здания” определяем, что здание категории а, высотой 9,7 метра, 3-х

этажное, должно иметь класс конструктивной пожарной опасности С0.

2.3. Определение класса функциональной пожарной опасности

На основании п.5.21^* СНиП 21-01-97*”Пожарная безопасность зданий и сооружений” определяем, что здание имеет класс функциональной пожарной опасности Ф5.1.

2.4. Определение требуемых пожарно-технических характеристик строительных конструкций

На основании п.5.18*(таб.4*), п.5.19(таб.5*) СНиП 21-01-97* ”Пожарная безопасность зданий и сооружений” и данных п.п.2.1, 2.2, определяем требуемые пожарно-технические характеристики строительных конструкций. Результаты сводим в таблицу №1.

Таблица 1.

Требуемые пожарно-технические характеристики строительных конструкций

№ п/п	Наименование строительной конструкции	Предус- мотрено проектом	Предус- мотрено проектом	Ссылка на нормативные документы
		ПОтр	Ктр.
1	2	3	4	5
1	Колонна	R15	К0	п.5.18*(таб.4*) СНиП 21-01-97* п.5.19(таб.5*) СНиП 21-01-97*
2	Ж/б плита	REI 15	К0	п.5.18*(таб.4*) СНиП 21-01-97* п.5.19(таб.5*) СНиП 21-01-97*
