Введение

Развитие газового хозяйства

Сначала несколько слов о мировом историческом опыте использования горючих газов.

Использование природного газа началось давно, но осуществлялось поначалу лишь в местах его естественных выходов на поверхность В течение многих столетий человек использовал такие подарки природы, но промышленным освоением эти случаи не назовешь. Лишь в середине XIX столетия природный газ становится технологическим топливом. В 1798 году в Англии было устроено газовое освещение главного корпуса мануфактуры Джеймса Уатта, а в 1804 году образовалось первое общество газового освещения. В 1818 году газовые фонари осветили Париж. Газификация быта стала синонимом прогресса, процессы газификации топлива совершенствовались, а получаемый газ стали все чаще называть «городским газом». Так, газ заменил другие виды топлива сначала для освещения, затем для приготовления пищи, отопления жилищ. Но почти столетие для этих целей использовался практически только искусственный газ, полученный из твердых топлив, а не природный газ.

Всерьез стали искать и разрабатывать месторождения природного газа в 20-х годах нашего века. И лишь в 30-х годах техника бурения на большие глубины (до 3000 м и более) позволила обеспечить надежную сырьевую базу газовой промышленности. Развитию новой отрасли помешала вторая мировая война. Применение природного газа в стационарных энергетических установках позволяет с учетом снижения расхода на собственные нужды электростанций увеличить их КПД на 6-7%, повысить производительность на 30% и более. Особенно эффективно применение природного газа на энергоустановках малой производительности, в первую очередь на так называемых пиковых мощностях. Там относительный эффект замены жидких и твердых топлив выше. По перечисленным причинам мы наблюдаем постоянное увеличение доли природного газа в топливно-энергетическом балансе многих стран.

Истоком того, что представляет собой газовая отрасль в настоящее время принято считать завершившееся в 1946г. строительство газопровода Саратов – Москва, который должен был обеспечивать поставку энергоресурсов нового типа в столицу и в центральный промышленный регион – в условиях временного выбытия таких традиционных поставщиков энергоресурсов как Донбасс и Мосбасс и ориентации нефтяной промышленности на обеспечение военных усилий Советского Союза. Тогда при Совете народных комиссаров СССР был образован главк, получивший название Главгазпром (первый «Газпром» в России и СССР). В 50-х годах последовало строительство газопроводов Дашава-Киев, Шебелинка-Москва.

В 1970-х годах появились образованные по территориальному признаку Всесоюзные промышленные объединения (ВПО). Эти ВПО явились отражением перемен, произошедших в нефтяной промышленности, где были также образованы территориальные предприятия, такие как Когалымнефтегаз, Тюменьнефтегаз и Саратовнефтегаз. В период 1973-76 гг. в газовой промышленности было создано 6 таких Всесоюзных промышленных объединений: Укргазпром, Комигазпром, Оренбурггазпром, Узбекгазпром, Туркменгазпром и Тюменьгазпром.

В то время рассматривалась возможность образования двух концернов, оба из которых в настоящее время стали ведущими компаниями в своих отраслях. Первый – нефтяная компания «ЛУКойл», второй – газовая компания, получившая тогда название Государственный газовый концерн «Газпром».

1 Расчето-технологическая часть

1.1 Земляные работы

1.1.1 Физико-механические свойства грунта

В строительном производстве грунтам называют породы, залегающие в верхних слоях земной коры.

Опока мягкая- твердая кремнистая осадочная порода, состоящая в основном из микрозернистого водного аморфного кремнезема. Цвет от светло-серого (почти черного). От трепелов отличается большой твердостью и раковистым изломом.

Вид Грунта	Р т/м3	1:m, м/м			Кпр	Кор	Группа грунтов в зависимости от его разработки
		Глубина траншеи, м
		До 1,5	До 3	До 5			Разработка грунта
1	2	3	4	5	6	7	8
Грунт- Опока мягкая	1,75	1 : 0	1 : 0,67	1:0,85	1,3	1,05	Экскаваторами: Одноковшовые-2 Многоковшовые-2 Бульдозерами-2 Вручную-2

Таблица 1 - Физико-механические свойства грунта

1.1.2 Определение объемов земляных работ

1. Срезка растительного слоя

Подсчет объемов работ по срезке растительного слоя:

F_{ср.рас.слоя}=A * L , м

где: А - ширина строительный площадки, м;

L-длина строительной площадки (длина газопровода по генеральному плану ), м.

F_{ср.рас.слоя}=2 * 455=910 , м

Рисунок 1- планировка территории

2.Предварительная планировка строительной площадки

Срезка излишков грунта и засыпка впадин производиться "на глаз", в результате создается относительно ровная поверхность без заданных отметок.

1. Разработка траншеи

Подсчет транши по низу:

а) Ширина траншеи по низу:

Для труб диаметром до 225 мм:

а=D+0.2, м

Где D- диаметр газопровода (см.генеральный план - самый max), м.

а= 110/1000 +0,2=0,31 м

б) Ширина траншеи по верху :

b=a+2*h*m , м

где а - ширина траншеи по низу, м

h - высота траншеи (глубина заложения ПЭ газопровода + D ), м;

m - величина временного откоса, м

b=0,31+2*1,11*0=0,31 м

в) Объем траншеи:

V= , м

V= , м

г)Объем трубы газопровода:

V_тр= ,м

V_тр= (3.14*0,11²/4)*455=4.32 м

д)Объем траншеи под приямки для сварки труб:

V_пр=0,06 *V, м

V_пр=0,06* =7.83 м

е) Суммарный объем траншеи:

V_сум=V+ V_пр ,м

V_сум=156.56+4.32=160.88 м

Рисунок 2 -Габариты траншеи

2. Объем грунта по ручной доработке (подчистки) траншеи

V_подч=a*L_п*h_н ,м

где h_н - 0,05...0,2 глубина слоя поручной доработке траншеи.

V_подч=0,31*455*0,1=14.1 м

3.Объем грунта по обратной засыпке

а) Ручная засыпка (подбивка пазух)

Ширина подбивки пазух поверху:

В_подб=а+2*(D+0,1)*m , м

В_подб=0,31+2*(0,11*,01)*0=0,31 м

Площадь подбивки:

F_подб= В_подб*L_п, м

F_подб=0,31 *455=141.05 м

Объем подбивки траншеи:

V_{подб.транш}= , м

V_{подб.транш}= =29.62 м

Рисунок 3 Последовательность засыпки газопровода

Объем подбивки пазух:

V_пазух=V_{подб.транш}-V_тр , м³

V_пазух=29.62-4.32=29.3; м³

б) Механическая засыпка

Объем обратной засыпки:

V_засып=V_сум-V_тр-V_пазух, м³;

V_засып=160.88 -4.32-29.3=127.26; м³

в) Устройство кавальера.

При устройстве кавальера для обратной засыпки, объем грунта в кавальере рассчитывается по формуле:

V_кав= V_засып*k_пр ,м³

где k_пр - коэффициент первоначального разрыхления грунта, м.

V_кав=127.26*1,3=165.43

Площадь поперечного сечения кавальера рассчитывается по формуле:

F_кав= F_тр*k_пр ,м³;

где F_тр площадь поперечного сечения траншеи, м²;

F_тр=а*h ,м³;

F_тр=0,31*1,11=0.34; м³

F_кав=0.34*1,3=0.44; м³

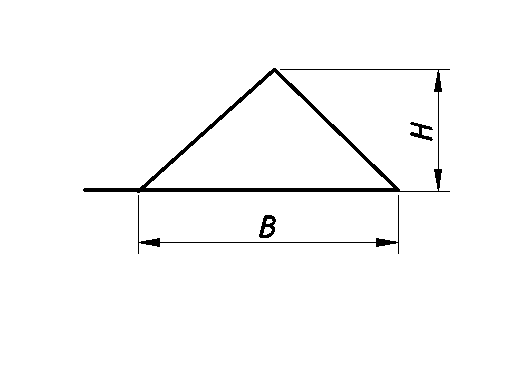

Рисунок 4- Габариты кавальера

Высота и ширина по низу при угле естественного откоса 45^о выражается формулами:

H= =0.66 H= ,м

B=0.66*2=1.32 В= 2*Н, м
