МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Бузулукский гуманитарно-технологический институт

(филиал) государственного образовательного учреждения

высшего профессионального образования -

«Оренбургский государственный университет»

Кафедра «Техническая эксплуатация и ремонт автомобилей»

А.В. Спирин

ШИНОМОНТАЖ КОЛЕС ЛЕКГОВЫХ

АВТОМОБИЛЕЙ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ЛАБОРАТОРНОЙ РАБОТЕ

Бузулук 2007

Рецензент преподаватель кафедры ТЭРА Конопля В.В.

Спирин А.В.

Шиномонтаж колес легковых автомобилей: методические указания к лабораторной работе. - Бузулук: БГТИ (ф) ГОУ ОГУ, 2007. - с.

Методические указания предназначены для студентов специальности 190603.65 «Сервис транспортных и технологических машин и оборудования» по дисциплине «Производственно-техническая инфраструктура предприятий автомобильного сервиса»

© Спирин А.В., 2007

© БГТИ, 2007

1. Цель работы

1.1. Изучить устройства для шиномонтажа легковых и полугрузовых автомобилей

1.2. Провести операции разборки и сборки шины колеса легкового автомобиля.

2. Устройство шиномонтажного стенда вl-513

Полуавтоматический шиномонтажный стенд предназначен для сборки и разборки камерных и безкамерных шин колес легковых и полугрузовых автомобилей. Устройство спроектировано таким образом, чтобы его рабочие элементы не портили легкосплавных дисков колес.

Стенд может выполнять следующие операции:

- отрыв покрышек от дисков колес;

- сборка и разборка колес;

- накачка колес с помощью пистолета с манометром.

3. Технические характеристики

Характеристика	Описание
Мощность электродвигателя (Трехфазная модификация)	0.75 кВт
Мощность электродвигателя (Однофазная модификация)	1.1 кВт
Максимальный диаметр колеса	38"(960мм)
Максимальная ширина колеса	13"(330мм)
Размеры внешнего запирающего обода	10"-18"
Размеры внутреннего запирающего обода	12"~20"
Максимальное раствор лопаты отжима покрышки	13"(330мм)
Максимальное рабочее давление	8 Ваг
Усилие на кромке лопатки устройства для разбортовки	2500 кг
Усилие поворотного стола	1078 Nm
Уровень шума	Не более 70dB
Габаритные размеры (ширина* глубина* высота)	38.2"х30.1"х37" (970ммх765ммх940мм)
Вес	214кг

Шиномонтажный стенд оснащен электропневматическим приводом.

Пневматические цилиндры применяются для отрыва покрышки с диска, крепления на сборочном столе. Сборочный стол вращается с помощью электрического двигателя.

Основные элементы стенда представлены на рисунках.

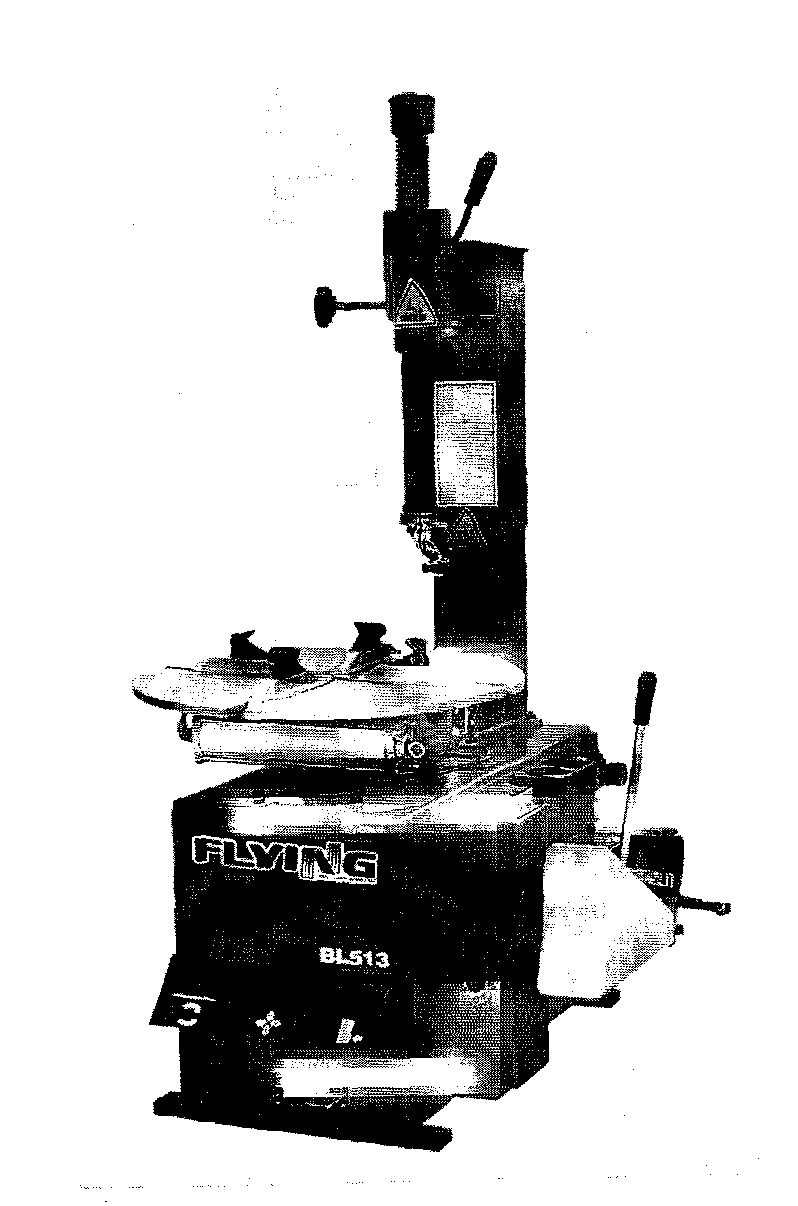

Рис. 1 Общий вид шиномонтажного стенда ВL-513

Рис.2 Схема изделия состоящая из элементов:

1. педаль отжима покрышки	2. педаль зажима кулачков
3.педаль вращения стола	4. монтажный стол
5.кулачок	6. монтажная головка
7. штанга	8. стрела
9.блокировка	10.стойка
11.регулятор давления	12. лопата отжима
13. буфер	14. монтажная лопатка

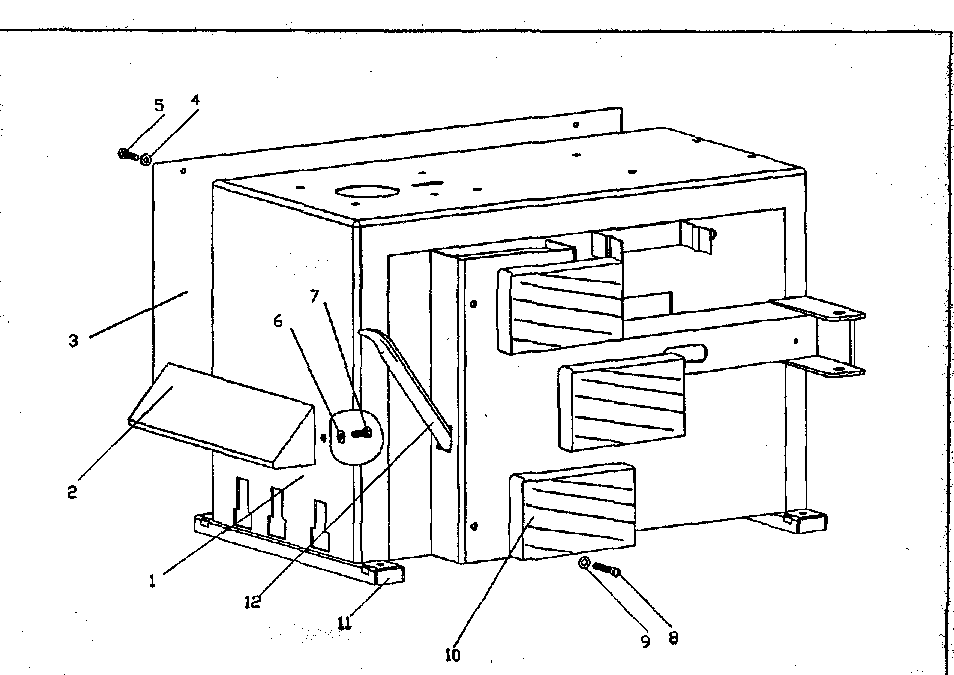

Рис. 3 Схема составных частей корпуса стенда

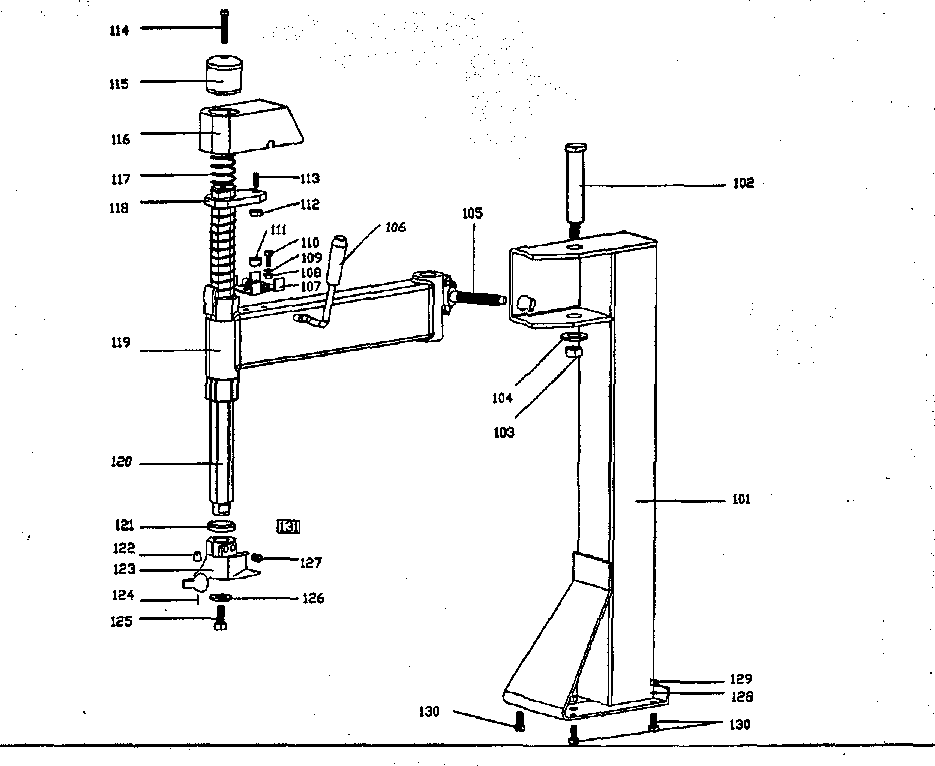

Рис. 4 Схема составных частей стойки и элементов стенда размещенных на ней

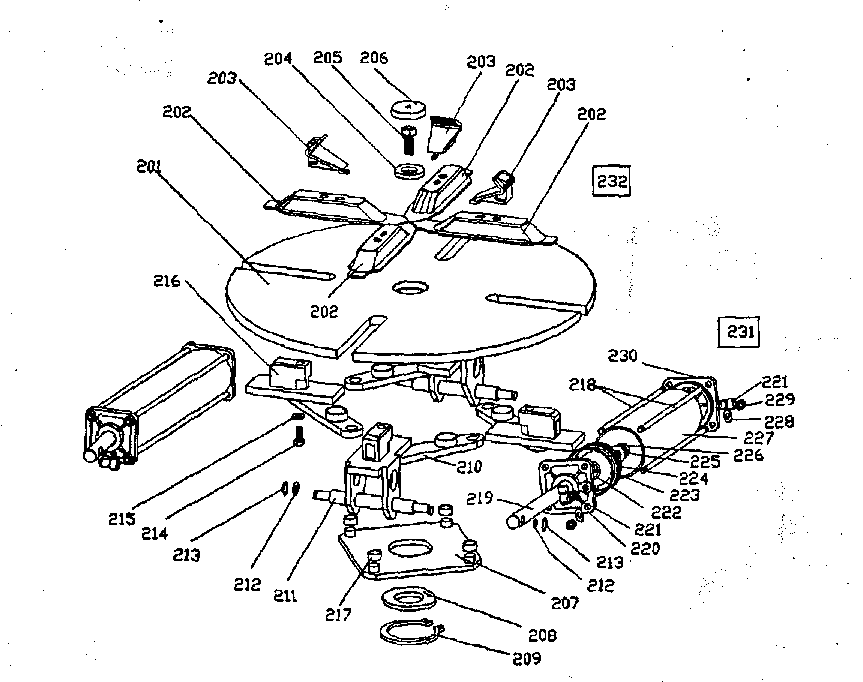

Рис.5 Схема элементов монтажного стола стенда

Рис. 6 Схема элементов лопаты отжима

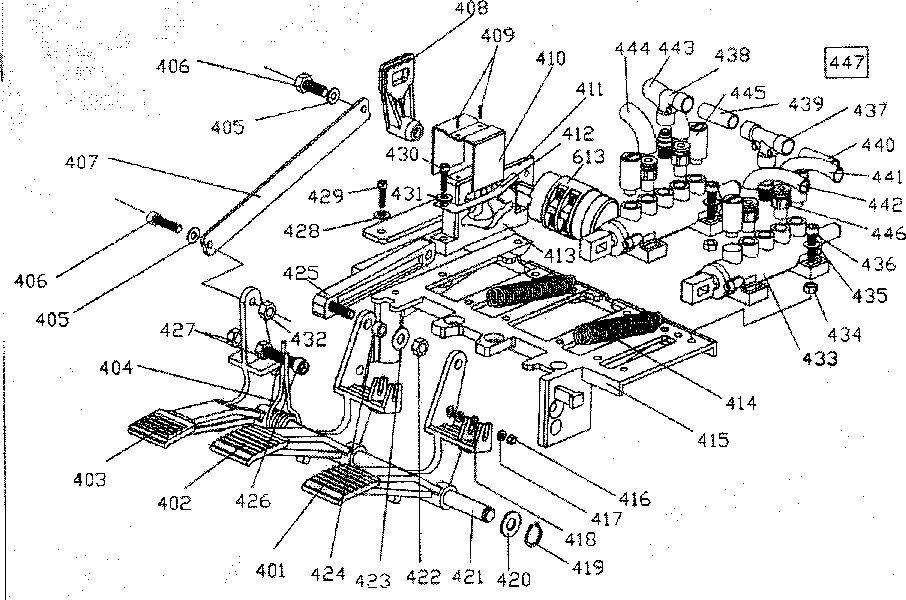

Рис. 7 Схема элементов органов управления

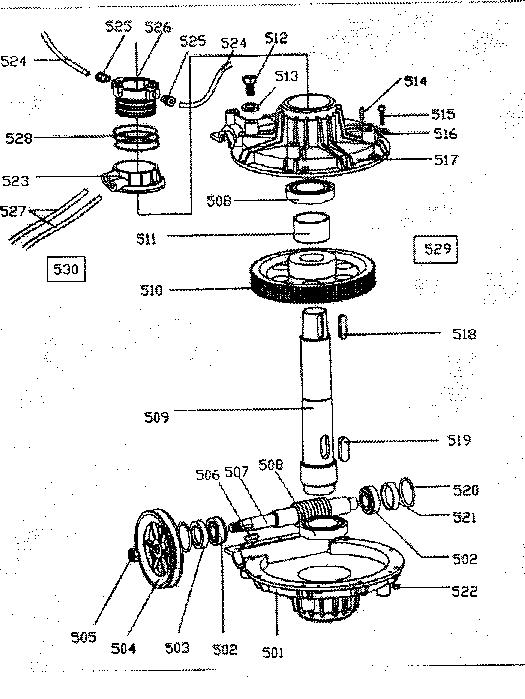

Рис.8 Схема элементов привода монтажного стола

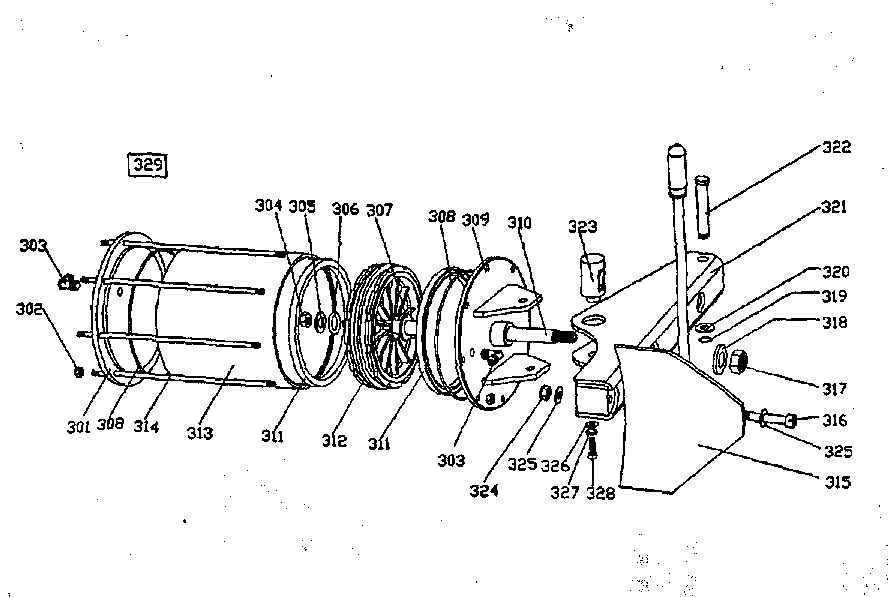

Рис. 9 Схема элементов электродвигателя и привода

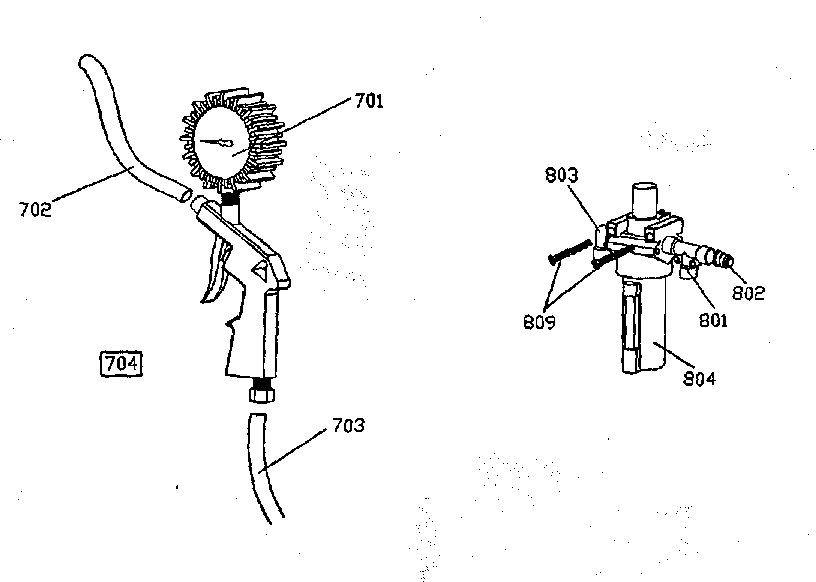

Рис. 10 Схема пистолета с манометром для накачки шин

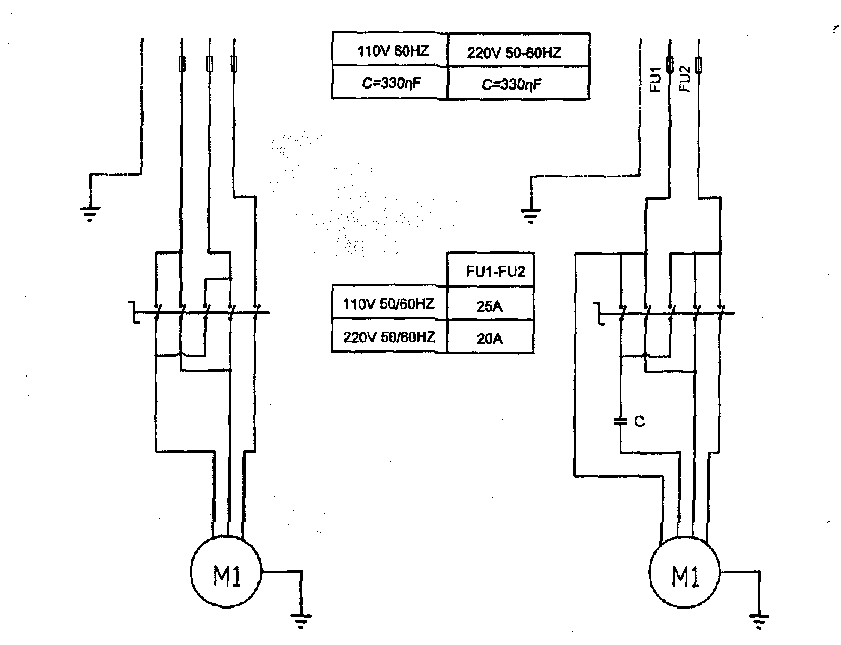

Рис. 11 Электрическая схема стенда

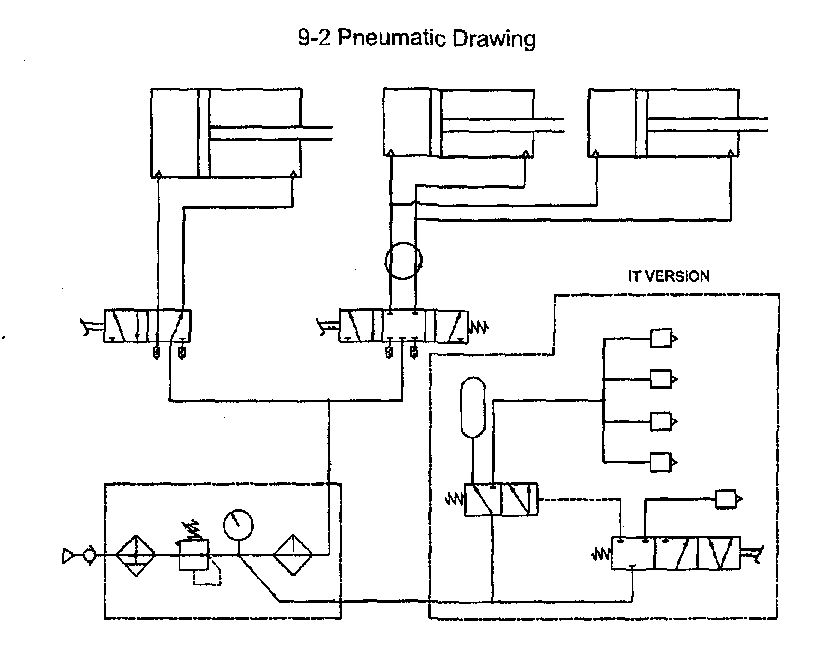

Рис. 12 Пневматическая схема стенда

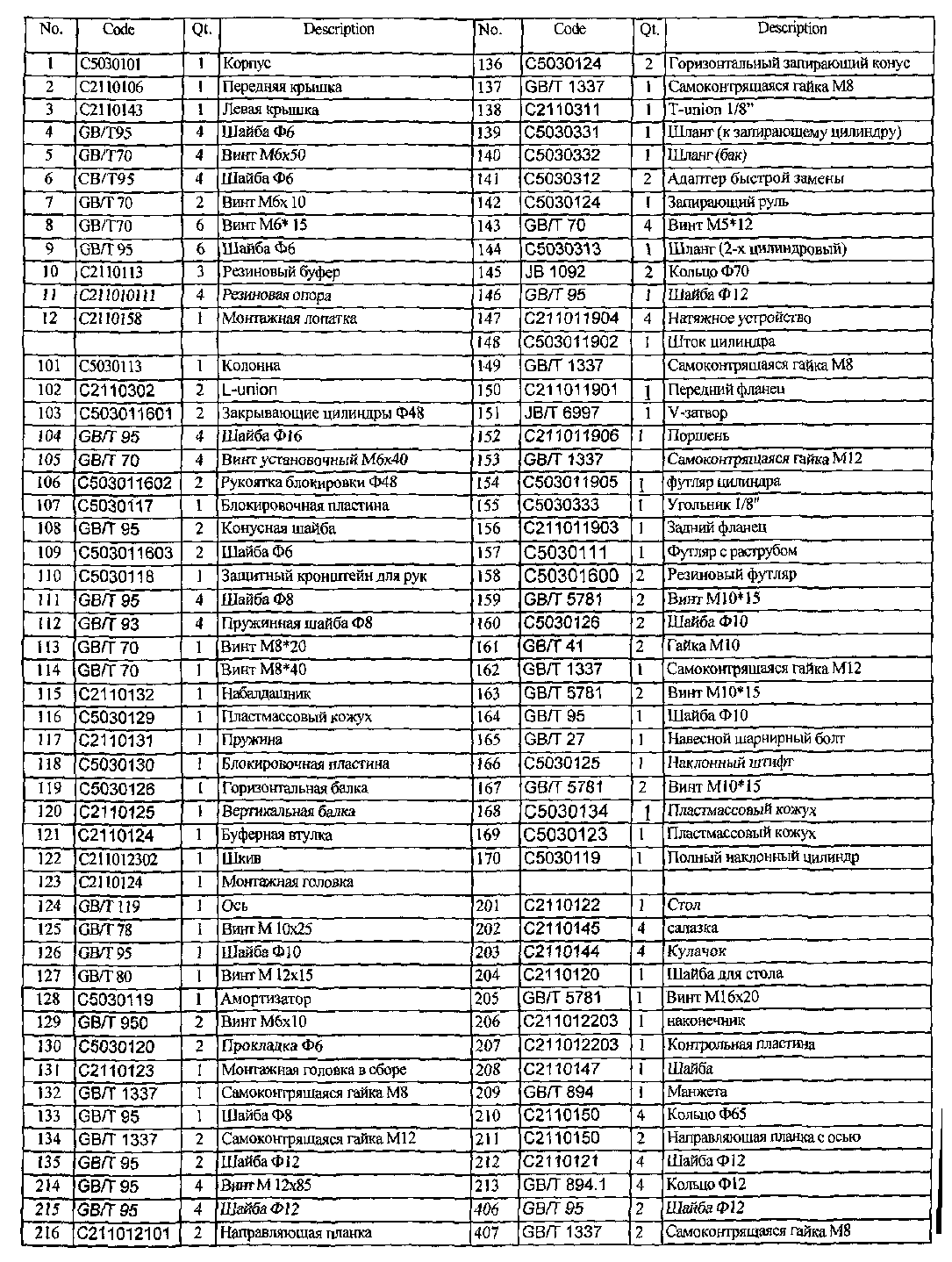

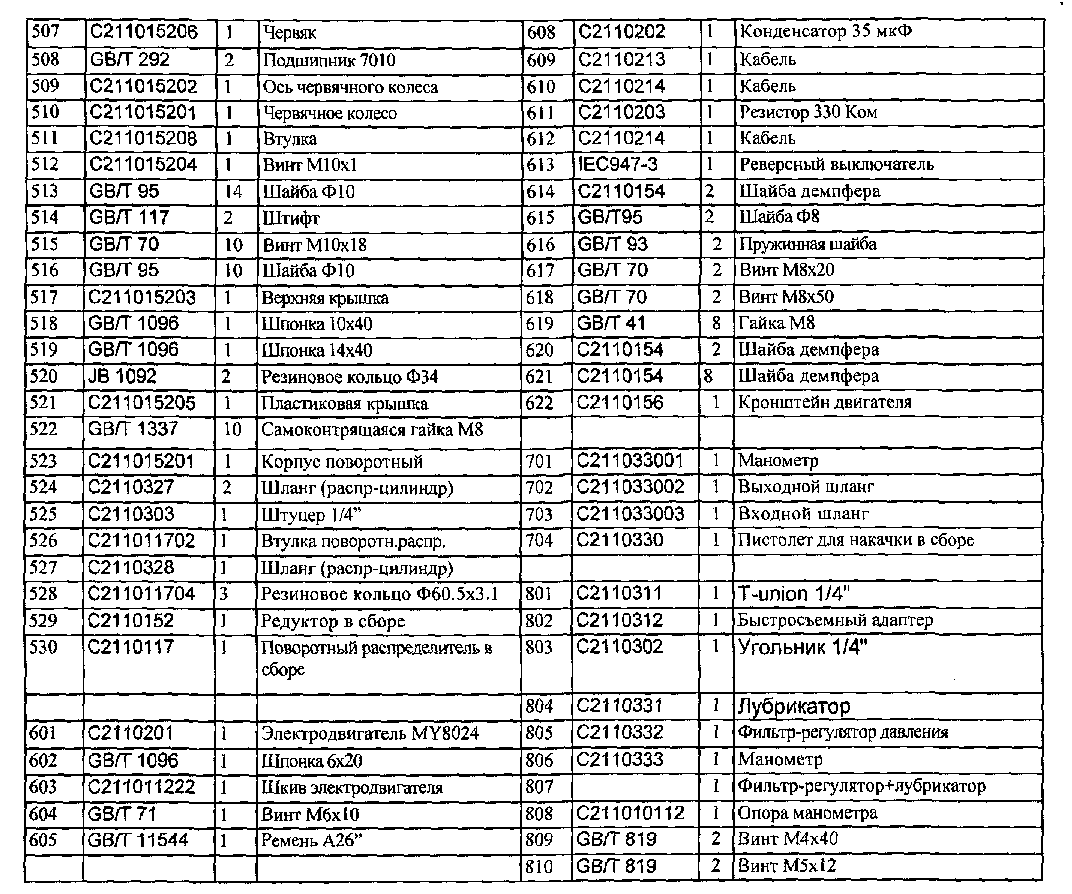

Перечень элементов схем изображенных на рисунках 2-12
