Введение

Цель курсового по дисциплине “Технологии и организации мелиоративных и водохозяйственного строительства” на тему “Производство работ по строительству открытой осушительной сети мелиоративного объекта”

Для достижения поставленной цели в ходе курсового проектирования необходимо решить следующие технологические и организационные задачи:

1.Дать детальную характеристику условий объекта строительства.

2. Выбрать технологические схемы строительства открытой осушительной сети на объекте и наметить необходимый состав рабочих операций к выявляемым условиям.

3. Подсчет профильных объемов работ и рабочих операций на объекте и определения условий их выполнения.

4. Выбор технически пригодных и экономически выгодных машин для выполнения запланированных операций на объекте.

5. Нормировать рабочие операции в соответствии с выбранными машинами и условиями их выполнения на объекте.

6. Разработка проектно технической документации данного объекта в виде в виде технической нормали.

7. Расчет необходимого количественного состава комплекта машин для выполнения рабочих операций на объекте в установленные сроки.

8. Разработка организационной схемы машин комплекта в условиях данного объекта.

9.Составление карточки определителя работ объектов соответствии с организационной схемой работы комплекта машин.

10. Разработка и построение топологии сетевой модели организации работ на объекте.

11. Расчет параметров сетевой модели и определение расчетной продолжительности строительства объекта.

12.Постраение календарного плана производства работ на основании сетевой модели их организации.

13. Построение графиков поставок основных видов ресурсов на объект строительства в соответствии с требованиями календарного плана работ.

14.Расчет технико-экономических показателей принятых проектным решением.

Для решения поставленной задачи буду использовать следующие исходные данные:

Таблица 1 – Варианты исходных данных для выполнения курсового проекта

Вариант задания	Варианты исходных данных
	Вариант плана Пi	Вариант технологии Тi	Вариант количества исполнителей Кi	Вариант расчетной продолжительности работ Вi
77	9	4	20	20

1.Плановое расположение запроектированной осушительной сети на объекте. (вариант П9). (Приложение 1)

Технология строительства открытой сети на объекте (вариант Т4), количество исполнителей для производства работ на объекте (вариант К20), расчетная продолжительность выполнения работ на объекте (вариант В20) представлена в таблице 2.

Таблица 2 – Технология строительства открытой сети на объекте, Количество исполнителей для производства работ на объекте, Расчетная продолжительность выполнения работ на объекте.

№ п.п.	Наименование рабочих операций, вариант Т.4 (приложение 5)	Количество исполнителей рабочих операций, вариант К.20 (приложение 5)			Расчетная продолжительность выполнения работ на каналах, вариант В.20 р. дн. (приложение 6)
		Марка исполнителя	Кол-во	Порядковый номер	Канал 1	Канал 2	Канал 3
1	Вынос проекта в натуру	Звено	1	№1	3	5	4
2	Устройство русел пионер- ных траншей	ЭО-3211В	1	№2	16	14	12
3	Дороботка пионерных траншей до параметров проектного канала	ЭО-4221	1	№3	14	-	-
4	Устройство русел проектных каналов	ЭО-3211В	2	№2,4	-	12	10
5	Засыпка пионерных траншей	ДЗ-42	1	№5	-	8	6
6	Разравнивание отвалов пионерных траншей	ДЗ-110	1	№6	4	-	-
7	Разравнивание отвалов доработок русел пионерных траншей	ДЗ-110	1	№7	6	-	-
8	Разравнивание отвалов проектных каналов	ДЗ-110	1	№6	-	5	4
9	Планировка левых откосов каналов	ДТ-75+ Р.В.	1	№8	6	2	4
10	Планировка правых откосов каналов	ДТ-75 + Р.В.	1	№8	5	3	5

3.2.Технология строительства открытой осушительной сети.

Цель проектирования: определить необходимые ресурсы для строительства открытой сети объекта применительно к природно-климатическим, геологическим и гидрогеологическим условиям объекта.

Для этого необходимо решить следующие задачи:

1. Определить все проектные параметры открытой сети объекта и посчитать профильные объемы работ.

2. Выбрать технологическую схему строительства канала применительно к условиям строительства объекта и наметить перечень необходимых рабочих операций и работ на объекте исходя из схемы.

3. Выбрать типы и марки машин для производства работ на объекте, определить их основные технологические параметры и определить технико-эксплуатационные показатели использования машин на объекте.

4. Посчитать необходимые ресурсы для строительства запланированного объекта.

3.2.1 Проектные параметры открытой сети

Схема канала

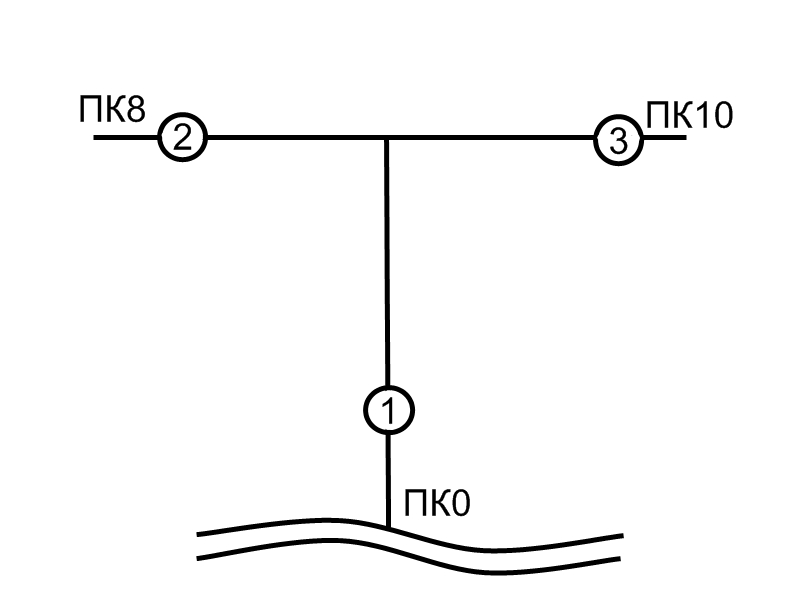

Запроектированная сеть представлена 3 каналами:

Канал 1 является каналом 1-го порядка и впадает в реку водоприемник . По назначению является проводящим. Его длинна составляет 900 м.

Канал 2 является ограждающим каналом 2-го порядка и впадает в канал 1 по правой берме на пикете 9. Его длинна составляет 800 м .

Канал 3 является ограждающим каналом 2-го порядка и впадает в канал 1 по левой берме на пикете 9. Его длинна составляет 1000 м .

Проектные параметры запроектированной открытой сети были установлены на основании гидравлических расчетов и к числу таких параметров относятся:

1. b,м - ширина канала понизу (смотреть бланк задания)

2. m - заложение откосов (смотреть бланк задания)

3. Н_ср - средняя глубина ( смотреть бланк задания)

К числу дополнительных параметров относят:

1. Площадь поперечного сечения канала

Для канала 1

Для канала 2

Для канала 3

2. Ширина канала поверху

B=b+2mH_ср ,м

Для канала 1

B=b+2mH_ср=0,8+2∙1,5∙1,8=6,2 м

Для канала 2

B=b+2mH_ср=0,6+2∙1,0∙1,6=3,8 м

Для канала 3

B=b+2mH_ср=0,6+2∙1,0∙1,6=3,8 м

3. Профильные объемы выемок из русла канала

W=ω∙L_к ,м³

Для канала 1

W_пр=ω∙L_к=6,3∙900=5670 , м³

Для канала 2

W_пр=ω∙L_к=3,5∙800=2800 м³

Для канала 3

W_пр=ω∙L_к=3,5∙1000=3500 м³

Результаты вычислений сводим в таблицу

№ п.п	Проектные параметры	Величины проектных параметров
		Канал 1	Канал 2	Канал3
1	b ,м	0,8	0,6	0,6
2	m	1,5	1,0	1,0
3	Hср	1,8	1,6	1,6
4		6,3	3,5	3,5
5	B ,м	6,2	3,8	3,8
6	L ,м	900	800	1000
7	Wпр ,м3	5670	2800	3500

Суммарный объем выемки грунта:

Вывод: Таким образом, чтобы построить объект необходимо разработать 11970 грунта.
