1.3. Технічна характеристика запроектованого обладнання
СканерHPScanjetEnterpriseFlow 7500
Локальнаабомережевапапка ;електроннапошта; SharePoint 2007 і 2010 ; місцяпризначеннядляхмари; вікно ; FTP ; принтер ; факс ; визначається користувачем додаток командного рядка ; веб – папка. Дозвіл при скануванні оптичне до 600 т / д. розрядність24 біта, рівні сірого256. Максимальний розмір області сканування 216 x 356 мм. Щільність друкованих носіїв , рекомендована 49 - 120 г / м ².Функції поліпшення якості зображень : видалення порожніх сторінок , обрізка , вирівнювання , зміна орієнтації ; виявлення штрих - кодів ; поділ пакетів ; об'єднання документів ; технологія HP Precision Feed.
Рис.1.СканерHP Scanjet Enterprise Flow 7500
МоніторTFTACERX163W
МоніторTFTACERX163W (ET.ZX3WE.A01) 16" Wide, 1366x768 (WXGA, 16:9), 0.252, TN+film, 250 кд/м2, 1000:1 (DC 7000:1), 8мс, 170/160, аналоговийD-Sub, VESA 75x75, вбудблокживл, 380.8x295.5x154.9, 2.9, чорний, шнурживлення, D-sub.
Рис.2.МоніторTFTACERX163W
КомпютерACER Aspire X3400
ER Aspire X3400 (PT.SE2EC.001) Athl. II X3 425, nForce 9200, DDR3 2048MB, 1000GB, GF GT3 ХарактеристикиПроцесор: AMD Athlon II X3 425 (3.0GHz, bus 4000MHz, L2 cahe 2048KB) Чіпсет: NVIDIA nForce 9200 Пам'ять: DDR3 2048MB PC3-10600, 1333MHz Накопичувач HDD: 1000GB SATA-2, 7200rpm, 32MB Buffer Відеоадаптер: NVIDIA GeForce GT320 1024Mb AN 10/100/1000 Мб/с, 2x PS/2, 2x eSATA, IEEE 1394 Операційнасистема: Linux Кластовару: Мультимедійні
.
Рис.3. КомпютерACER Aspire X3400
Принтер CANON PIXMA iX7000
Струйный принтер; разрешение печати: 4800 x 1200 dpi; макс. формат печати: A3; скорость печати: фото: 10 x 15 cм: 44 сек., монохромная: 10.2 мин., цветная: 8.1 мин.; система чернильниц: 6 шт.; интерфейсы: USB Hi-Speed; габариты (ШхВхД) 647 x 530 x 260 мм; вес: 19.8 кг.
Рис.4. Принтер CANON PIXMA iX7000
Фотонасвітлювач HEIDELBERG Hercules Elite
Черговим запроектованим устаткуванням фірми HEIDELBERG є насвітлювач Hercules Elite. Він краще, ніж інші моделі забезпечує оптимальне співвідношення ціни і продуктивності. Цей фотовивідний пристрій барабанного типу, що забезпечує найбільш якісні параметри виробничого процесу. Даний насвітлювач ідеально підходить до друкарських машин середнього формату. Формат А2 і оперативність фотонасвітлювача Hercules Elite дозволяють використовувати його, в першу чергу, в до друкарських процесах поліграфічних підприємств і видавництв, що випускають величезну кількість етикеткової та пакувальної продукції.
Рис.5. Фотонасвітлювач HEIDELBERG Hercules Elite
Проявний процесор для плівки
Ще одним запроектованим обладнанням є проявочний процесор GLUNZ & JENSEN. Фірма GLUNZ & JENSEN виробляє процесори для проявлення плівки та друкарських пластин. Може працювати, як з аркушевою фотоплівкою, так і з рулонною з касети. Процесор GLUNZ & JENSEN має автоматичні режими регенерації проявника і фіксажу, підтримки заданої робочої температури в секціях проявлення, фіксажу і сушіння. Для промивки можна використовувати протічну воду.
Рис.6. Проявний процесор для плівки
Копіювальна рама HELIOPRINT CDL8
Для формних процесів в дипломній роботі запроектоване обладнання — копіювальна рама HELIOPRINT CDL8. CDL — копіювальні рами створено, в основному, для копіювання плівок за допомогою денного світла, виготовлення кольоропроби та офсетних форм. Вони є чудовим взірцем високої якості вакуумного притискання та рівномірності експозиції, що забезпечує 2 ключових момента якісного копіювання. В копіювальних рамах CDL джерело світла розміщено внизу в корпусі, але замість поворотного столу використовується або закриваюча верхня кришка, або резинове полотно з роловою прокаткою. У цілому світі ці рами широко відомі і продаються під торговою маркою AGFA.

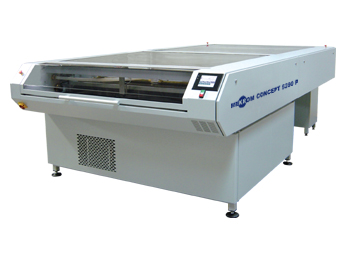

Рис.7. Копіювальна рама HELIOPRINT CDL8
Проявний процесор для пластини GLUNZ & JENSEN Inter Plater 62
Для проявлення пластини запроектований процесор GLUNZ & JENSEN Inter Plater 62 (для пластин), який створений з метою обробки позитивних і негативних одно- та двосторонніх офсетних пластин шириною до 62 см. Він відрізняється простотою експлуатації та обслуговування, крім того, він мінімально використовує хімічні розчини. Проявний процесор має такі секції: проявлення, промивання, гумування та висушування.
Рис.8. Проявний процесор для пластини GLUNZ & JENSEN Inter Plater 62
Таблиця 2
Технічна характеристика запроектованого обладнання
Назва |
Марка,модель |
Призначення |
Технічна характеристика |
1 |
2 |
3 |
4 |
Сканер |
CanoScan 9000F |
Сканування ілюстрацій,негативів, фотографій,слайдів |
Максимальний формат А4 Оптична роздільна здатність 9600х9600 dpi Глибина кольору 48 біт Інтерфейс USB 2.0 |
Комп’ютер |
ACER Aspire X3400 |
Обробка растрових та векторних об’єктів,електронне монтажування |
Чіпсет – NVIDIAnForce 9200 Пам’ять – 2048 Мб Накопичувач HDD 1000GB SATA-2, 7200rpm, 32MB Buffer Відеоадаптер NVIDIA GeForce GT320 1024Mb Оптичний накопичувач DVD±RW Мережева карта 1Gb Lan |
Монітор |
TFT ACER X163W |
Виведення зображення з комп’ютера |
Розмір дисплея –16 дюймів Роздільна здатність 1366х768 Яскравість – 250 кд/м2 Розміри –380,8х295,5х154,9 |
Принтер |
CANON PIXMA iX7000 |
Вивід коректурних відбитків |
Тип друку – струменевий Формат друку – А3 Роздільна здатність 4800×1200 dpi Швидкість друку 10,2 стор/хв. Розміри – 647×530×260 |
Фотонасвіт-лювач
|
HEIDELBERG Hercules Elite |
Насвітлення монтажу на плівки |
Джерело світла — лазерний діод з довжиною хвилі 670-680 нм. |
Проявний процесор |
GLUNZ & JENSEN |
Проявлення, фіксаж і висушування плівки |
Принцип експонування — експонування на внутрішню поверхню барабана через обертову призму. |
Копіювальна рама |
HELIOPRINT CDL8 |
Копіювання зображення з плівки на пластину |
Максимальний розмір – 420х594 Вага – 185 кг Джерело випромінювання800/400 Вт |
Продовження Таблиці 2
1 |
2 |
3 |
4 |
Проявний процесор |
GLUNZ & JENSEN Inter Plater 62 |
Проявлення, промивання, гумування та висушування пластини. |
Вага — 185 кг. Живлення (V, Hz, W):230, 50, 800. Продуктивність :51-127 см/хв. Ширина пластини : 420×620 мм. Об’єм бака проявника — 16,5 л. Температура проявника — 20-35ºC. Температура сушки — 45ºC. Потреба води — 4 л. Час виходу в готовність :0,4ºC/хв (розігрів). Живлення :230 В, 50/60 Гц, 1,75 кВт. Вага — 110 кг. Габарити :90×185×10 см.
|
Друкарська машина |
KBA-MetalPrint Mailänder 222 |
Для друкування на жерсті |
Технічні дані відносяться до основної конструкції : 1 колір 2-х кольоровий 3-х кольоровий 4-х кольорова Довжина машини (см) 650,6 - 1091,4 1532,2 - 1973 Споживана потужність верстата (кВА) 44 - 63 – 82 – 101 |
